LF412MH/NOPB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.6mA(x2 Channels) 15V/μs 25nV/rtHz 4MHz 关闭 2 2 ±18V 1mV 50pA J-FET TO-99-8 通孔安装 9.14mm*9.14mm*4.7mm
供应商型号: LF412MH/NOPB
供应商: 国内现货
标准整包数: 1000

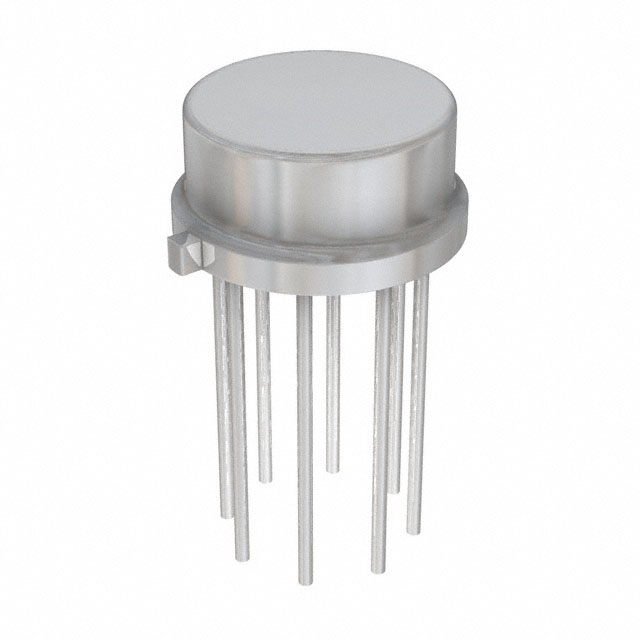

TEXAS INSTRUMENTS 运算放大器 LF412MH/NOPB

LF412MH/NOPB概述


    产品简介


    LF412-N低偏移、低漂移双栅场效应晶体管输入运算放大器是一种低成本、高速的JFET输入运算放大器。它具有极低的输入偏移电压和偏移电压漂移,要求低功耗却能维持高增益带宽积和快速摆率。此外,高性能的高电压JFET输入器件提供了非常低的输入偏置电流和偏移电流。这款双运放与LM1558引脚兼容,使得设计师能够轻松提升现有设计的性能。适用于高速积分器、快速D/A转换器、采样保持电路等多种需要低输入偏移电压和漂移、低输入偏置电流、高输入阻抗、高速率及宽带宽的应用场景。

    技术参数


    - 输入偏移电压:最大1mV
    - 输入偏移电压温度漂移:典型值为7µV/°C
    - 输入偏置电流:典型值为50pA
    - 输入噪声电流:典型值为0.01pA / √Hz
    - 增益带宽积:最小值为3MHz
    - 摆率:最小值为10V/µs
    - 电源电流:每放大器1.8mA
    - 总谐波失真:≤0.02%
    - 输入阻抗:10^12Ω
    - 低1/f噪声拐点:50Hz
    - 0.01%快速建立时间:2µs

    产品特点和优势


    1. 内部校准输入偏移电压:保证了高度精确的性能,适用于精密应用。
    2. 低漂移:确保在广泛温度范围内的稳定性。
    3. 高输入阻抗:减少了对信号源的影响,提高了系统整体性能。
    4. 低噪声:确保信号的纯度,尤其适合于低噪需求的应用。
    5. 引脚兼容:易于替代现有的设计,提高升级便利性。

    应用案例和使用建议


    - 高速积分器:适用于需要快速响应的应用,如信号处理系统。
    - 快速D/A转换器:保证信号的快速准确转换。
    - 采样保持电路:应用于需要精确保持瞬间信号电平的应用场景。
    使用建议:
    - 为了减少输入偏置电流,可以使用散热片,以降低工作温度。
    - 确保输入电压在允许范围内,避免超过负供电电压。

    兼容性和支持


    该产品与LM1558引脚兼容,便于升级现有设计。Texas Instruments提供技术支持,包括文档、工具软件等,以帮助用户更好地使用该产品。

    常见问题与解决方案


    - 问题:输入偏置电流过高。
    - 解决方案:考虑使用散热片来降低工作温度。
    - 问题:输出饱和电压不稳定。
    - 解决方案:检查输入信号是否超出允许范围,并适当调整。


    总结和推荐


    总体而言,LF412-N是一款非常适合用于高速、高精度应用的运算放大器。其高输入阻抗、低偏置电流和噪声使其成为多种应用的理想选择。虽然有些特性需要严格控制工作条件,但其在高速积分器、D/A转换器等应用中的卓越表现足以证明其市场竞争力。对于追求高性能且有一定设计基础的用户来说,强烈推荐使用此产品。

LF412MH/NOPB参数

参数
Vos - 输入偏置电压 1mV
输出类型 -
CMRR - 共模抑制比 -
典型输入噪声电压密度 25nV/rtHz
典型压摆率 15V/μs
典型供电电流 3.6mA(x2 Channels)
最大工作供电电压 ±18V
电流 - 输入偏置 50pA
-3db带宽 -
典型增益带宽 4MHz
电路数 2
最小工作供电电压 -
每个通道的输出电流 -
通道数量 2
放大器类型 J-FET
关闭 关闭
长*宽*高 9.14mm*9.14mm*4.7mm
通用封装 TO-99-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,散装

LF412MH/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LF412MH/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LF412MH/NOPB LF412MH/NOPB数据手册

LF412MH/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
