OPA234EA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 275μA 200mV/μs 350KHz 22mA 1 70μV 12nA General Purpose VSSOP-8 贴片安装
供应商型号: 25E-OPA234EA
供应商: 国内现货
标准整包数: 1

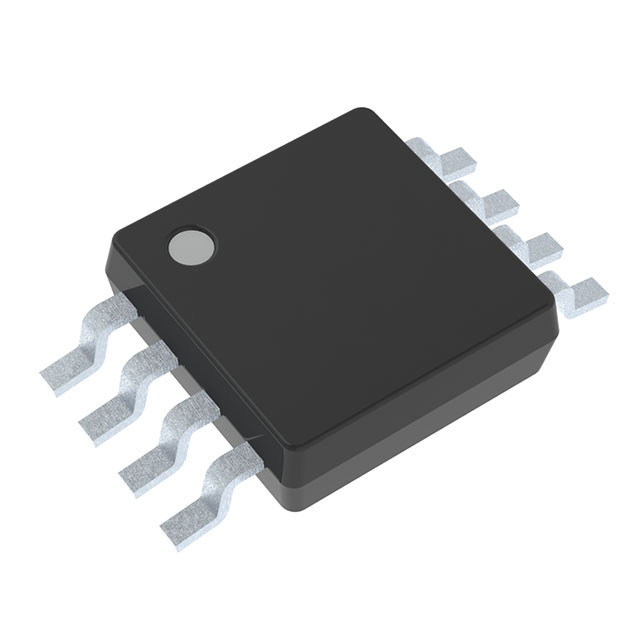

TEXAS INSTRUMENTS 运算放大器 OPA234EA

OPA234EA概述


    产品简介




    OPA234系列运算放大器


    OPA234系列低功耗、精密单电源运算放大器适用于单电源、低电压、低功耗的应用场景。这些运算放大器在工业标准封装和引脚排列方面具备出色的灵活性,是电池供电和便携式应用的理想选择。系列中的各版本(单路、双路和四路)均具有相同的规格,方便设计者在不同配置下灵活选用。


    技术参数




    - 供电范围:单电源:VS = +2.7V至+36V;双电源:VS = ±1.35V至±18V
    - 性能指标:+2.7V、+5V和±15V
    - 静态电流:250μA/通道
    - 输入偏置电流:最大25nA
    - 输入失调电压:最大100μV
    - 共模抑制比(CMRR)、电源抑制比(PSRR)和开环增益(AOL)
    - 频率响应:增益带宽积(GBW):0.35MHz;压摆率(SR):0.2V/μs
    - 输出电压范围:正输出:RL = 10kΩ至VS/2;负输出:RL = 10kΩ至VS/2
    - 短路电流:±11mA
    - 容性负载驱动能力:稳定操作下,G = +1时可驱动1000pF


    产品特点和优势




    OPA234系列运算放大器具备多项显著优势:

    - 宽供电范围:适应多种供电条件。
    - 低静态电流:每通道仅250μA,适合低功耗应用。
    - 高精度:输入失调电压低至100μV,共模抑制比和电源抑制比高。
    - 多版本支持:提供单路、双路和四路选择,满足不同设计需求。
    - 宽温度范围:-40°C到+85°C的指定工作温度范围,确保在极端环境下也能稳定运行。


    应用案例和使用建议




    应用案例

    OPA234系列运放广泛应用于电池供电设备、传感器信号处理及医疗设备等场合。例如,在便携式心电图仪中,OPA234可用于前置放大电路,以确保信号采集的准确性和稳定性。

    使用建议

    - 在设计过程中注意电源端的旁路电容,建议使用10nF陶瓷电容。
    - 根据实际应用需求选择合适的供电电压,以避免功耗过高导致性能下降。
    - 使用前最好进行温湿度适应性测试,以确保在实际环境中能够正常工作。


    兼容性和支持




    OPA234系列运算放大器采用标准封装,如SO-8、MSOP-8和SO-14,易于与其他电子元器件或设备集成。TI公司提供了详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。


    常见问题与解决方案




    | 问题描述 | 解决方法 |
    | --- | --- |
    | 静态电流异常大 | 检查供电电压是否超出范围,重新调整电源电压。 |
    | 输出电压异常 | 确认负载阻抗匹配情况,检查是否存在过载现象。 |
    | 放大效果不理想 | 调整增益设置,检查电路接线是否正确无误。 |


    总结和推荐




    综上所述,OPA234系列运算放大器是一款高性能、低功耗的通用型运算放大器。其宽泛的工作电压范围、低静态电流和高精度等特点使其在众多应用场合中表现出色。我们强烈推荐该产品用于需要高精度和低功耗的各类应用场合,特别是在便携式和电池供电设备中。无论是在性能还是兼容性方面,OPA234都表现出色,是市场上值得信赖的选择。

OPA234EA参数

参数
每个通道的输出电流 22mA
输出类型 -
典型供电电流 275μA
关闭 -
典型压摆率 200mV/μs
CMRR - 共模抑制比 -
通道数量 -
典型输入噪声电压密度 -
最小工作供电电压 -
最大工作供电电压 -
电路数 1
-3db带宽 -
电流 - 输入偏置 12nA
典型增益带宽 350KHz
放大器类型 General Purpose
Vos - 输入偏置电压 70μV
通用封装 VSSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA234EA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA234EA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA234EA OPA234EA数据手册

OPA234EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.5305
5000+ ¥ 6.2382
10000+ ¥ 6.0122
库存: 10817
起订量: 1532 增量: 0
交货地:
最小起订量为:10
合计: ¥ 65.3
