INA212AIDCKT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 电流分流监控器, 电压输出, SC-70封装
供应商型号: INA212AIDCKT
供应商: 国内现货
标准整包数: 1000

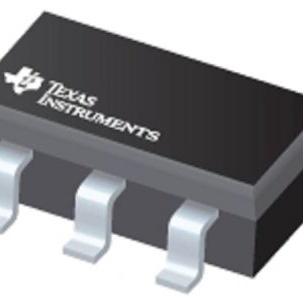

TEXAS INSTRUMENTS 特殊用途放大器 INA212AIDCKT

INA212AIDCKT概述

    电子元器件技术手册:INA21x系列电流检测放大器

    产品简介


    INA21x系列是电压输出型、低侧或高侧测量的双向零漂移系列电流检测放大器,适用于过流保护、系统优化的精密电流测量或闭环反馈电路。这些设备可以监测从-0.3V到26V的共模电压范围,无需考虑供电电压。INA21x系列具有五种固定的增益版本:50V/V、75V/V、100V/V、200V/V、500V/V或1000V/V,以满足不同的应用需求。该系列产品广泛应用于笔记本电脑、手机、通信设备、电源管理和电池充电器等领域。

    技术参数


    - 工作电压范围:2.7V至26V
    - 最大偏移电压:±35μV(典型值)
    - 精度:
    - 增益误差(最大):±0.5%(版本C),±1%(版本A和B)
    - 温度漂移:0.5μV/℃(最大),10ppm/℃(最大)
    - 增益选择:
    - INA210:200V/V
    - INA211:500V/V
    - INA212:1000V/V
    - INA213:50V/V
    - INA214:100V/V
    - INA215:75V/V
    - 静态电流:最大100μA
    - 封装:SC70、Thin UQFN
    - 工作温度范围:-40°C至125°C

    产品特点和优势


    INA21x系列具有宽广的共模电压范围、极低的偏移电压、高精度、多样的增益选择和超低的静态电流,使其成为各种应用的理想选择。特别是在电源管理、电池充电和精密电流测量方面表现出色,能够实现高效、准确的电流监控。

    应用案例和使用建议


    INA21x系列被广泛用于多种应用场景,如笔记本电脑、手机、通信设备等。例如,在电源管理系统中,INA21x可用于监测输入电流,从而实现过流保护和负载均衡。在电池充电器中,可以通过监测电池充电电流来确保安全高效的充电过程。为了优化使用效果,建议在设计电路时充分考虑负载电阻和参考电压的选择,以达到最佳的电流检测效果。

    兼容性和支持


    INA21x系列具有良好的兼容性,可与各种标准电子元器件配合使用。此外,Texas Instruments公司提供了详尽的技术文档和支持服务,包括在线社区资源、技术文档更新通知等,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何设置正确的增益?
    - 解决方案:根据具体应用需求选择合适的增益版本,例如在电池充电器中使用100V/V的增益版本。

    - 问题2:如何处理静电放电问题?
    - 解决方案:遵循推荐的操作条件和处理指南,使用静电防护袋存储和运输设备。

    总结和推荐


    INA21x系列电流检测放大器凭借其高精度、宽泛的工作温度范围和多样化的增益选择,成为电流检测和过流保护应用中的理想选择。无论是笔记本电脑、手机还是通信设备,该系列产品都能提供可靠和精确的电流检测性能。因此,强烈推荐在需要进行电流监测的应用中使用INA21x系列。
    以上是对INA21x系列电流检测放大器的详细介绍,希望对您有所帮助。

INA212AIDCKT参数

参数
最大工作供电电压 26V
典型供电电流 65μA
CMRR - 共模抑制比 105dB
Vos - 输入偏置电压 550nV
通道数量 1
-3db带宽 -
电流 - 输入偏置 28μA
典型增益带宽 4KHz
典型压摆率 400mV/μs
最小工作供电电压 2.7V
每个通道的输出电流 -
2.15mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA212AIDCKT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA212AIDCKT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS INA212AIDCKT INA212AIDCKT数据手册

INA212AIDCKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.4988
2000+ ¥ 5.359
3000+ ¥ 5.2192
库存: 33000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 5498.8
