OPA857IRGTR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 23.4mA 220V/μs 50mA 1 1 3.6V 10mV 1μA 130MHz Transimpedance QFN 贴片安装,黏合安装
供应商型号: OPA857IRGTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA857IRGTR

OPA857IRGTR概述

    OPA857 Ultralow-Noise, Wideband, Selectable-Feedback Resistance Transimpedance Amplifier

    1. 产品简介


    OPA857 是一款超低噪声、宽带宽的可选反馈电阻跨阻放大器(TIA),特别设计用于光电二极管监测应用。通过内部开关控制反馈电阻,该器件简化了高动态范围光电系统的电路设计。它具有非常快的过载恢复时间和内置输入保护功能,确保信号链在过载情况下得到保护并最小化恢复时间。
    主要功能:
    - 内置中间电平参考电压
    - 伪差分输出电压
    - 宽动态范围
    - 跨阻抗带宽:5-kΩ时125 MHz,20-kΩ时105 MHz
    - 输入电流噪声极低:砖墙滤波器带宽为135 MHz时,20-kΩ增益下为15 nARMS
    - 快速过载恢复时间:<25 ns
    - 内置输入保护二极管
    - 电源:电压2.7 V至3.6 V,电流23.4 mA
    - 扩展温度范围:-40°C 至 +85°C
    应用领域:
    - 光电二极管监测
    - 高速I/V转换
    - 光学放大器
    - CAT扫描仪前端

    2. 技术参数


    - 绝对最大额定值:
    - 供电电压VS–VS+: 3.8 V
    - 输入和输出电压,VIN,VOUT: –0.7 V 至 +0.7 V
    - 差分输入电压: 1 V
    - 输出电流: 50 mA
    - 连续功率耗散: 见热信息表
    - 最大结温TJ: 150°C
    - 最大结温TJ(连续操作): 140°C
    - 操作自由空气温度范围TA: –40°C 至 +85°C
    - 存储温度范围Tstg: –65°C 至 +150°C
    - 推荐操作条件:
    - 供电电压VSS: 2.7 V 至 3.6 V
    - 操作结温TJ: –40°C 至 +85°C
    - 电气特性:
    - 小信号带宽: 5-kΩ时125 MHz,20-kΩ时105 MHz
    - 斜率SR: 215 V/μs
    - 延迟时间ts: 8 ns
    - 等效输入参考电流噪声: 25 nARMS (5-kΩ), 15 nARMS (20-kΩ)
    - 闭合环路输出阻抗: 50 Ω
    - 跨阻抗增益: 5-kΩ 时 4.5 kΩ,20-kΩ 时 18.2 kΩ
    - PSRR (电源抑制比): DC时70 dB,10 MHz时15 dB
    - 逻辑电平输入电压: VIH=2 V, VIL=0.8 V
    - 静态功耗: 23.4 mA

    3. 产品特点和优势


    OPA857 的显著特点是其超低的输入噪声和宽频带,这使其在光电信号检测和转换中表现出色。其独特的内置参考电压和高速恢复能力使其能够适应严苛的应用场景,特别是在CAT扫描仪和其他需要高精度光电检测的系统中。
    产品优势:
    - 超低噪声: 砖墙滤波器带宽135 MHz下的15 nARMS噪声
    - 快速恢复: <25 ns的过载恢复时间
    - 宽动态范围: 可配置为5-kΩ或20-kΩ跨阻抗增益
    - 内置保护: 防止过载对后续电路的影响

    4. 应用案例和使用建议


    一个典型的应用案例是将OPA857与高速光电二极管一起用于接收端信号链中。如图39所示,包括高速光电二极管、OPA857、THS4541全差分放大器和高速ADC。
    使用建议:
    - 减小寄生电容: 布局过程中要注意减少寄生电容以提高性能。
    - 正确的测试模式配置: 确保在正常操作时禁用测试模式。
    - 良好的电源管理: 使用线性电源和高频旁路电容器,以提高电源抑制比。

    5. 兼容性和支持


    - 兼容性: 与多种电子元器件和其他设备兼容。
    - 支持: 包括模拟模块、仿真模型、评估模块和社区支持。

    6. 常见问题与解决方案


    - 问题: 输入噪声过大。
    - 解决方案: 检查外部电路布局是否引入额外的寄生电容。

    - 问题: 输出不稳定。
    - 解决方案: 检查负载阻抗是否匹配并优化反馈网络。

    7. 总结和推荐


    综上所述,OPA857 在多个应用领域展现了卓越的性能和可靠性。对于需要高性能光电二极管监测和高速I/V转换的应用来说,这款器件是一个理想的选择。因此,强烈推荐使用此产品。

OPA857IRGTR参数

参数
放大器类型 Transimpedance
CMRR - 共模抑制比 -
典型供电电流 23.4mA
关闭 -
-3db带宽 130MHz
Vos - 输入偏置电压 10mV
电流 - 输入偏置 1μA
最小工作供电电压 -
最大工作供电电压 3.6V
典型输入噪声电压密度 -
通道数量 1
每个通道的输出电流 50mA
输出类型 -
典型增益带宽 -
电路数 1
典型压摆率 220V/μs
3.15mm(Max)
3.15mm(Max)
950μm(Max)

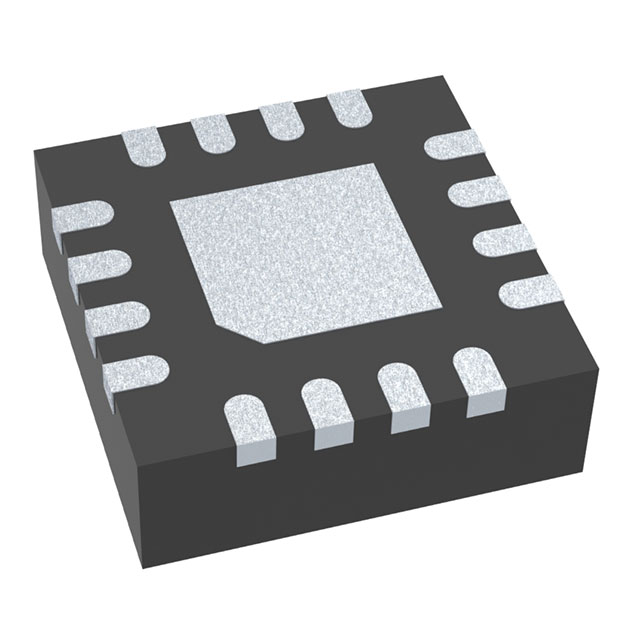

通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA857IRGTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA857IRGTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA857IRGTR OPA857IRGTR数据手册
