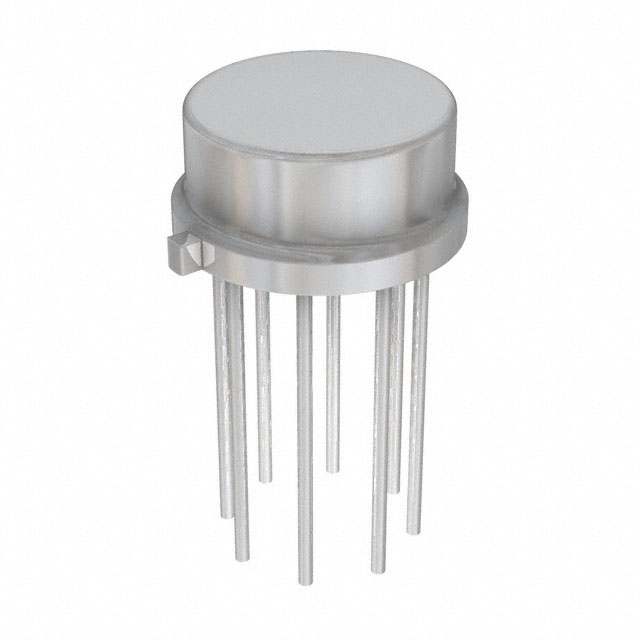

OPA627AM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 7mA 55V/μs 20nV/rtHz@ ±15V 16MHz Rail to Rail 45mA 1 1 ±18V,36V 130μV 2pA General Purpose TO-99-8 通孔安装 9.08mm(长度)*9.08mm(宽度)
供应商型号: CY-OPA627AM
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA627AM

OPA627AM概述


    产品简介


    产品类型及主要功能
    OPA627和OPA637是德州仪器(TI)生产的精密高速Difet®运算放大器。它们采用高电压隔离互补NPN/PNP工艺制造,能在宽泛的电源电压范围内(±4.5V到±18V)工作。这些运算放大器特别适用于需要低噪声、快速稳定时间和高精度的应用场景。
    应用领域
    - 精密仪表
    - 快速数据采集
    - 数模转换器输出放大器
    - 光电应用
    - 声纳和超声波系统
    - 高阻抗传感器放大器
    - 高性能音频电路

    技术参数


    | 参数 | 描述 |

    | 输入偏置电流 | 最大5pA |
    | 噪声密度 | 10kHz时4.5nV/√Hz |
    | 偏移电压 | 最大100μV |
    | 偏移电压漂移 | 最大0.8μV/°C |
    | 工作温度范围 | -55°C到125°C |
    | 供电电压范围 | ±4.5V到±18V |
    | 差分输入总电压 | VS + 4V |
    | 功耗 | 1000mW |

    产品特点和优势


    1. 低噪声: 在10kHz时噪声仅为4.5nV/√Hz,表现出极高的信噪比。
    2. 快速稳定时间: OPA627在100%到0.01%时稳定时间为550ns,OPA637为450ns。
    3. 低偏移电压: 最大偏移电压仅100μV。
    4. 低偏移电压漂移: 最大漂移率为0.8μV/°C。
    5. 高频率响应: 频带宽度高达16MHz(OPA627),具有出色的动态性能。

    应用案例和使用建议


    应用案例
    OPA6x7系列运放被广泛应用于医疗成像设备、航空航天、工业控制系统等领域。以医疗成像为例,这些运放能确保高精度和稳定性,从而提高图像质量和诊断准确性。
    使用建议
    - 在设计包含OPA6x7的电路时,要确保供电电压范围在±4.5V到±18V之间,以避免损坏。
    - 为了降低噪声影响,应尽可能缩短运放的引线长度,减少寄生电容和电感。
    - 由于其快速稳定时间,适合作为高速信号处理中的关键组件,例如用于高速数据采集系统中的前置放大器。

    兼容性和支持


    OPA6x7系列提供塑料PDIP、SOIC和金属TO-99封装,方便集成到各种电路板设计中。此外,TI公司还提供了详尽的技术文档、支持和社区资源,帮助用户更好地理解和应用这些器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期增益 | 检查反馈电阻值和负载电容 |
    | 运放输出不稳定 | 确认电源电压稳定并适当去耦合 |
    | 输入偏置电流过高 | 选择更低偏置电流的型号 |
    | 温度漂移较大 | 选用低温度漂移特性的版本 |

    总结和推荐


    OPA627和OPA637是一对高性能的精密运算放大器,具备卓越的噪声抑制能力、快速稳定时间和低偏移电压漂移特性。其广泛的应用领域和丰富的支持资源使其成为许多高精度模拟电路的理想选择。鉴于其优异的性能表现和可靠性,我们强烈推荐在需要高精度和高性能的场合下使用这些产品。

OPA627AM参数

参数
典型供电电流 7mA
典型增益带宽 16MHz
放大器类型 General Purpose
典型压摆率 55V/μs
CMRR - 共模抑制比 -
-3db带宽 -
典型输入噪声电压密度 20nV/rtHz@ ±15V
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 130μV
电流 - 输入偏置 2pA
通道数量 1
关闭 -
每个通道的输出电流 45mA
输出类型 Rail to Rail
最小工作供电电压 -
电路数 1
长*宽*高 9.08mm(长度)*9.08mm(宽度)
通用封装 TO-99-8
安装方式 通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 散装,管装

OPA627AM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA627AM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA627AM OPA627AM数据手册

OPA627AM封装设计

查看详情并下载
Symbol
Footprint
3D Model
