TPA6136A2YFFT

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.025% Headphones,2-Channel (Stereo) 2.3V 0.025*2 @ 16Ω 5.5V 16Ω AB 类 DSBGA-16 贴片安装,黏合安装 1.9mm*1.9mm*430μm
供应商型号: TPA6136A2YFFT
供应商: 国内现货
标准整包数: 1000

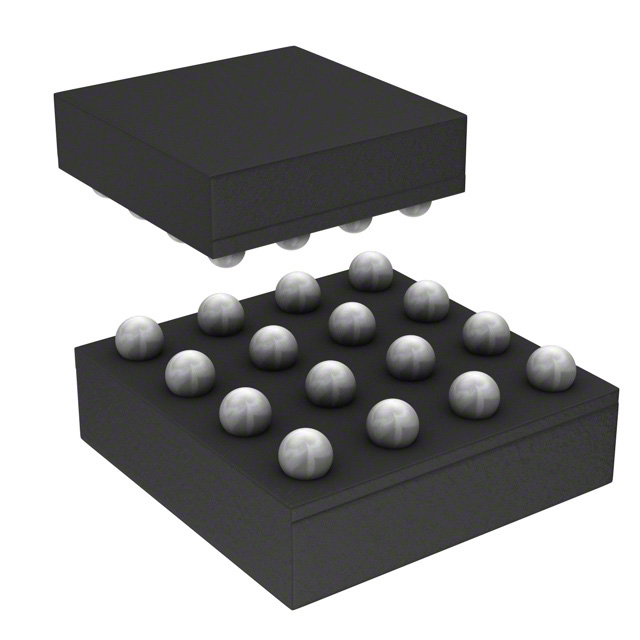

TEXAS INSTRUMENTS 多媒体放大器 TPA6136A2YFFT

TPA6136A2YFFT概述


    产品简介


    TPA6136A2耳机放大器是德州仪器(Texas Instruments)生产的一款专为立体声耳机设计的直接路径(DirectPath™)耳机放大器。它具有完全差分输入并集成低通滤波器,以减少系统噪声。此放大器消除了对外部直流隔直电容的需求,并且具有内置的点击和爆音抑制电路,从而在开关过程中消除扰人的爆音噪声。此外,它还具备短路和热过载保护功能,增强了可靠性。

    技术参数


    - 输入和输出:完全差分输入;输出电压范围:-1.8 V 至 1.8 V
    - 电源:供电电压:2.3 V 至 5.5 V;典型供电电流:2.1 mA;休眠模式下电流:<1 μA
    - 增益选择:可选增益0 dB 和 6 dB
    - 音频特性:信噪比:100 dB;总谐波失真加噪声:0.01%
    - 保护机制:±8 kV HBM ESD保护;短路和热过载保护
    - 封装:16-Ball, 1.6 mm x 1.6 mm WCSP
    - 温度范围:-40°C 至 85°C
    - 频率响应:最大输出功率:25 mW;最小负载阻抗:16 Ω

    产品特点和优势


    TPA6136A2的最大优势在于其完全差分输入设计和内置的低通滤波器,这有助于减少系统噪声并提升音频质量。同时,它的内置点击和爆音抑制电路能够显著改善用户体验。该产品还提供了高电平输出电流和高电平输入电压,使连接更加稳定可靠。此外,TPA6136A2在小尺寸封装中集成了多种保护机制,便于在各种便携式设备中应用,如智能手机、便携式媒体播放器等。

    应用案例和使用建议


    TPA6136A2被广泛应用于各种便携式电子设备中,包括智能电话、MP3播放器、笔记本电脑和平板电脑等。例如,在一个典型的手机应用中,可以将TPA6136A2放置在手机主板上,用于驱动耳机。为了获得最佳效果,建议按照参考设计进行布局,确保电源稳定并减少外部干扰。特别是在高噪音环境下,正确选择外部元件如电容值可以帮助提升整体性能。

    兼容性和支持


    TPA6136A2与其他常见的音频芯片如TLV320AIC3104、TLV320DAC32、TLV320AIC33、PCM1774等具有良好的兼容性。德州仪器公司提供了详尽的技术文档和支持,包括数据手册、应用指南以及在线技术支持服务,帮助用户快速了解和应用该产品。

    常见问题与解决方案


    1. 问题:启动时有爆音噪声。
    - 解决方案:确保所有引脚接线正确,特别是HPVSS、CPP和CPN,正确配置电容器。可以参考数据手册的“Functional Block Diagram”部分检查电路设计。
    2. 问题:输出信号不正常。
    - 解决方案:检查输入信号是否符合规格要求。另外,确保供电电压和电源接地正确,同时确认输出端没有负载过重或短路现象。
    3. 问题:设备无法正常关闭。
    - 解决方案:检查EN引脚是否正确连接到逻辑低电平(例如接地)。如果EN设置为逻辑高电平,则设备可能不会进入休眠模式。

    总结和推荐


    综上所述,TPA6136A2是一款功能全面且可靠性高的耳机放大器。其具备多种保护机制、优异的音频性能和广泛的适用性,使其成为便携式音频设备的理想选择。德州仪器公司的支持和兼容性也为其应用提供了极大的便利。如果您正在寻找一种高效可靠的解决方案来驱动便携式耳机,TPA6136A2无疑是一个值得推荐的选择。

TPA6136A2YFFT参数

参数
-3db带宽 -
音频-负载阻抗 16Ω
最大工作供电电压 5.5V
最小工作供电电压 2.3V
THD + 噪声 0.025%
输出类型 Headphones,2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 0.025*2 @ 16Ω
长*宽*高 1.9mm*1.9mm*430μm
通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPA6136A2YFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA6136A2YFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA6136A2YFFT TPA6136A2YFFT数据手册

TPA6136A2YFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.0356
2000+ ¥ 3.933
3000+ ¥ 3.8304
库存: 2000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 4035.6
