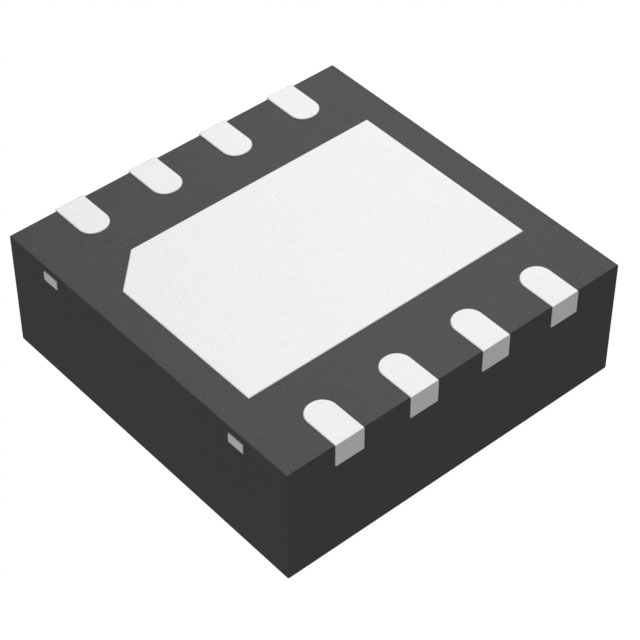

OPA659IDRBR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 32mA 2.55KV/μs 8.9nV/rtHz 350MHz 75dB 70mA 1 1 4.5V ±6.5V 1mV 10pA 650MHz J-FET SON 贴片安装,黏合安装 3mm*3mm*880μm
供应商型号: OPA659IDRBR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA659IDRBR

OPA659IDRBR概述

    OPA659 宽带、增益稳定、JFET输入运算放大器

    1. 产品简介


    OPA659 是一款由德州仪器(Texas Instruments)生产的宽带有源运算放大器,专为高阻抗缓冲应用设计。这款器件结合了非常宽的频带和增益稳定性,采用 JFET 输入级,提供极高的动态范围。它广泛应用于数据采集系统,如示波器前端放大器和机器视觉应用,尤其是光电二极管跨阻放大器。

    2. 技术参数


    以下是 OPA659 的关键技术参数:
    - 带宽:650 MHz (增益为1 V/V)
    - 斜率:2550 V/μs (4-V 步进)
    - 噪声:8.9 nV/√Hz
    - 过载恢复时间:8 ns
    - 建立时间:1% 4-V 步进时 8 ns
    - 最大输出电流:70 mA
    - 电源电压范围:±6.5 V
    - 功耗:最高结温 150°C,连续长期可靠性操作时最高 125°C
    - 热阻:RθJA(结到环境)为 56.3°C/W(8-PIN)和 209°C/W(5-PIN)

    3. 产品特点和优势


    - 高带宽:OPA659 提供了高达 650 MHz 的带宽,使其非常适合高频信号处理应用。
    - 高斜率:2550 V/μs 的高斜率确保快速响应时间,适用于快速变化的信号。
    - 低噪声:输入电压噪声仅为 8.9 nV/√Hz,减少了噪声对信号的影响。
    - 快过载恢复:8 ns 的过载恢复时间使 OPA659 在快速变化信号下的表现优异。
    - 高输出电流:能够提供高达 70 mA 的输出电流,适合驱动高负载。

    4. 应用案例和使用建议


    - 高阻抗数据采集输入放大器:适合于需要极高阻抗和低噪声的应用场景,如医学成像系统。
    - 高速时间飞行传感器:适用于距离测量和激光雷达系统。
    - 光纤通信系统:由于其宽带特性,OPA659 可用于光电信号的高速传输。
    使用建议:
    - 为了优化性能,建议使用合理的 PCB 布局和适当的去耦电容。
    - 确保负电源电压和正电源电压之间的匹配,以防止不平衡引起的误差。

    5. 兼容性和支持


    OPA659 支持与大多数标准电子电路的集成,与不同封装类型的其他 TI 运算放大器可进行替代。TI 提供详细的技术支持和丰富的资源,包括用户指南、样片申请和在线社区。

    6. 常见问题与解决方案


    - 问:如何连接电源?
    - 答:OPA659 需要 ±6.5 V 的电源电压。确保正确连接正负电源并提供适当去耦电容。

    - 问:如何减少输入偏置电流?
    - 答:降低温度可以显著减少输入偏置电流。此外,选择合适的电阻值可以优化电路设计。

    7. 总结和推荐


    综上所述,OPA659 是一款性能卓越的宽带有源运算放大器,适用于各种高性能数据采集和信号处理应用。其高带宽、低噪声和快过载恢复等特性使得它成为许多高端应用的理想选择。因此,我强烈推荐使用 OPA659 以获得最佳的信号处理效果。
    以上内容综合了 OPA659 的技术手册,提供了详细的参数介绍、特点优势、应用实例及建议、兼容性信息以及常见问题解答。希望这份文档能帮助您更好地理解和使用 OPA659。

OPA659IDRBR参数

参数
典型输入噪声电压密度 8.9nV/rtHz
放大器类型 J-FET
每个通道的输出电流 70mA
输出类型 -
典型增益带宽 350MHz
最大工作供电电压 ±6.5V
最小工作供电电压 4.5V
Vos - 输入偏置电压 1mV
通道数量 1
典型供电电流 32mA
-3db带宽 650MHz
典型压摆率 2.55KV/μs
电流 - 输入偏置 10pA
关闭 -
CMRR - 共模抑制比 75dB
电路数 1
长*宽*高 3mm*3mm*880μm
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA659IDRBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA659IDRBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA659IDRBR OPA659IDRBR数据手册

OPA659IDRBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 21.696
400+ ¥ 20.9728
600+ ¥ 20.2496
库存: 1459
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 4339.2
