ONET8501PRGTR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 48mA 3.6V 12GHz QFN 贴片安装
供应商型号: ONET8501PRGTR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 ONET8501PRGTR

ONET8501PRGTR概述

    ONET8501P 11.3-Gbps Rate-Selectable Limiting Amplifier

    1. 产品简介


    产品类型: 11.3-Gbps Rate-Selectable Limiting Amplifier
    主要功能: 提供高速数据路径,包括输入阈值调整、低信号检测、输出前向补偿等功能。
    应用领域: 十吉比特以太网光接收机、8倍和10倍光纤通道光接收机、SONET OC-192/SDH-64光接收机、SFP+和XFP收发器模块等。

    2. 技术参数


    - 数据率: 高达11.3 Gbps
    - 电源电压: +3.3 V(±10%)
    - 输入带宽: 可数字选择
    - 输出电压: 可调至300 mVpp、600 mVpp 或 900 mVpp
    - 工作温度范围: -40°C 至 100°C

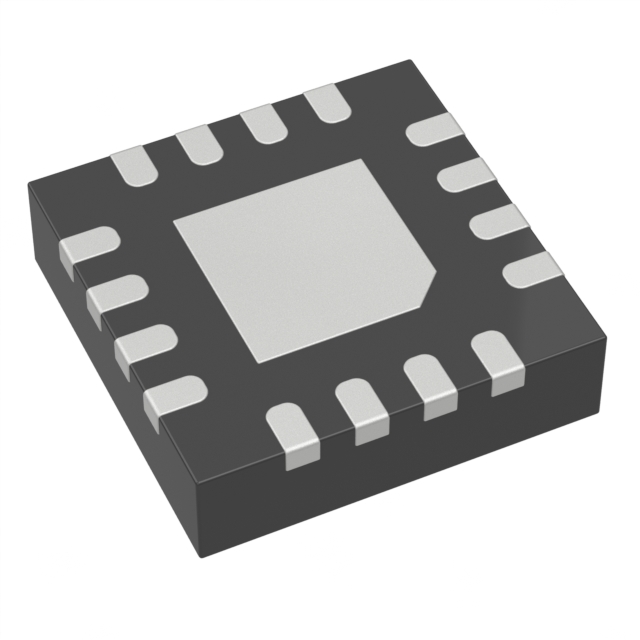

    - 封装: RoHS兼容的小型3 mm × 3 mm 16引脚QFN封装

    3. 产品特点和优势


    - 高集成度: 集成了输入带宽、输出幅度和前向补偿的数字控制接口。
    - 低功耗: 在典型工作条件下功耗小于160 mW。
    - 宽工作频率范围: 支持从8.5 GHz到12.0 GHz的高带宽,同时具备低频截止点设置能力。
    - 低输入灵敏度: 最小输入信号灵敏度为9 mVpp,支持从11.3 Gbps到2.125 Gbps的不同速率。

    4. 应用案例和使用建议


    应用案例:
    ONET8501P广泛应用于10-Gigabit以太网光接收机、光纤通道光接收机等场景。例如,在8x和10x光纤通道光接收机中,可以利用其高达11.3 Gbps的数据传输速率来提高通信效率。
    使用建议:
    为了优化ONET8501P的性能,建议根据具体的应用需求进行以下配置:
    - 调整输出前向补偿(PEADJ)以补偿高频下的频率依赖损耗。
    - 使用外部滤波电容(COCL1和COCL2)来降低低频截止点,从而适应更低的信号频率要求。

    5. 兼容性和支持


    ONET8501P支持通过两个数字输入引脚(RATE1和RATE0)进行速率选择,并通过串行接口(SDA和SCK)进行配置。该产品具有良好的兼容性,适用于多种光纤通信和铜缆通信系统。制造商提供了详细的技术支持和文档,确保用户能够顺利地进行产品设计和调试。

    6. 常见问题与解决方案


    - 问题: 设备在低输入信号情况下无法正常工作。
    解决方案: 检查输入信号灵敏度是否合适,适当增加外部滤波电容。
    - 问题: 输出信号过载。
    解决方案: 调整输出幅度(AMP),减小输出信号强度。

    7. 总结和推荐


    总结: ONET8501P是一款高性能、多功能的限幅放大器,其高集成度和宽工作频率范围使其在各种高速通信应用中表现出色。低功耗和宽工作温度范围也增强了其可靠性。
    推荐: 强烈推荐在需要高速、高带宽且低功耗的应用中使用ONET8501P。其灵活的配置选项和良好的技术支持使其成为高性能通信系统的理想选择。

ONET8501PRGTR参数

参数
CMRR - 共模抑制比 -
每个通道的输出电流 -
通道数量 -
Vos - 输入偏置电压 -
电流 - 输入偏置 -
典型压摆率 -
最大工作供电电压 3.6V
最小工作供电电压 -
典型增益带宽 -
-3db带宽 12GHz
典型供电电流 48mA
3.15mm(Max)
3.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ONET8501PRGTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ONET8501PRGTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS ONET8501PRGTR ONET8501PRGTR数据手册

ONET8501PRGTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
