OPA4180IPW

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 450μA(x2 Channels) 800mV/μs 10nV/rtHz@ 36V 2MHz 关闭 Rail to Rail 18mA 4 4 4V ±18V,36V 15μV 250pA Zero-Drift TSSOP-14 贴片安装
供应商型号: OPA4180IPW
供应商: 国内现货
标准整包数: 1000

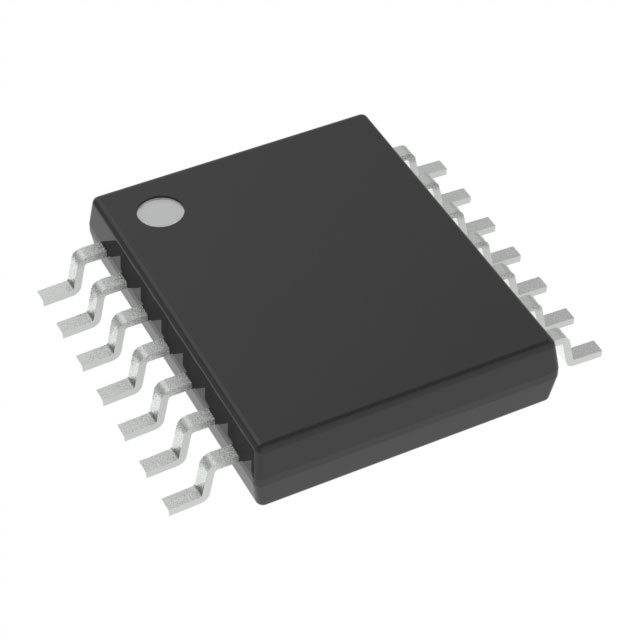

TEXAS INSTRUMENTS 运算放大器 OPA4180IPW

OPA4180IPW概述

    OPA180, OPA2180, OPA4180:零漂移运算放大器

    产品简介


    OPA180, OPA2180 和 OPA4180 是德州仪器(Texas Instruments)生产的低噪声、零漂移运算放大器,专为高精度、低功耗应用设计。这些运算放大器的特点在于其超低的偏置电压、接近零温度漂移和优异的直流精度,使其适用于各种高要求的工业、医疗和测试设备。

    技术参数


    | 参数 | 规格 |

    | 偏置电压 | 75 μV(最大值) |
    | 零漂移 | 0.1 μV/°C |
    | 噪声 | 10 nV/√Hz |
    | 功耗 | 525 μA(最大值) |
    | 工作电源范围 | ±2 V 至 ±18 V |
    | 共模抑制比(CMRR) | 114 dB |
    | 电源抑制比(PSRR) | 126 dB |
    | 输出范围 | 接近电源轨 |

    产品特点和优势


    - 低噪声:采用超低噪声设计,使得峰值到峰值噪声仅为250 nV,适合高精度测量应用。
    - 高稳定性:通过零漂移技术,确保在-40°C至+125°C范围内温度漂移极小。
    - 宽供电范围:支持±2V至±18V的电源供电,适应不同的应用需求。
    - 高输入阻抗:具有高输入阻抗,减少信号失真。
    - 微小尺寸封装:提供多种小型化封装选项,如SOT-23、SOIC、MSOP等,便于集成到紧凑电路板设计中。

    应用案例和使用建议


    这些运算放大器广泛应用于桥接放大器、传感器接口、电阻温度检测器、医疗设备及精密滤波器等领域。使用时建议:
    - 在桥接放大器和应变计应用中,利用其高精度和低噪声特性提高信号准确性。
    - 在医疗设备中,通过低噪声和宽温范围提升系统的可靠性。
    - 确保电源供应稳定以避免引入额外噪声。

    兼容性和支持


    OPA180、OPA2180 和 OPA4180 可与其他电子元件兼容,广泛用于各类电路板设计。德州仪器提供了详尽的技术文档和支持服务,包括软件工具和社区资源,帮助用户快速部署和调试。

    常见问题与解决方案


    - Q:如何降低噪声?
    - A: 确保电源稳定,采用低噪声电源,并适当使用去耦电容。

    - Q:如何提高精度?
    - A: 使用适当的输入过滤器来减少外部干扰,并校准放大器以抵消任何初始偏差。

    总结和推荐


    OPA180, OPA2180 和 OPA4180 运算放大器凭借其卓越的性能、灵活性和广泛的适用性,在众多高精度应用中表现出色。推荐对噪声和温度漂移有严格要求的应用选用该系列放大器。德州仪器提供的丰富支持资源将有助于加速产品开发周期并提高最终产品的可靠性。

OPA4180IPW参数

参数
每个通道的输出电流 18mA
典型输入噪声电压密度 10nV/rtHz@ 36V
电流 - 输入偏置 250pA
最大工作供电电压 ±18V,36V
典型供电电流 450μA(x2 Channels)
CMRR - 共模抑制比 -
典型增益带宽 2MHz
典型压摆率 800mV/μs
最小工作供电电压 4V
关闭 关闭
-3db带宽 -
Vos - 输入偏置电压 15μV
放大器类型 Zero-Drift
电路数 4
输出类型 Rail to Rail
通道数量 4
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA4180IPW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4180IPW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4180IPW OPA4180IPW数据手册

OPA4180IPW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.8004
2000+ ¥ 19.297
3000+ ¥ 18.7936
库存: 27000
起订量: 1000 增量: 90
交货地:
最小起订量为:1000
合计: ¥ 19800.4
