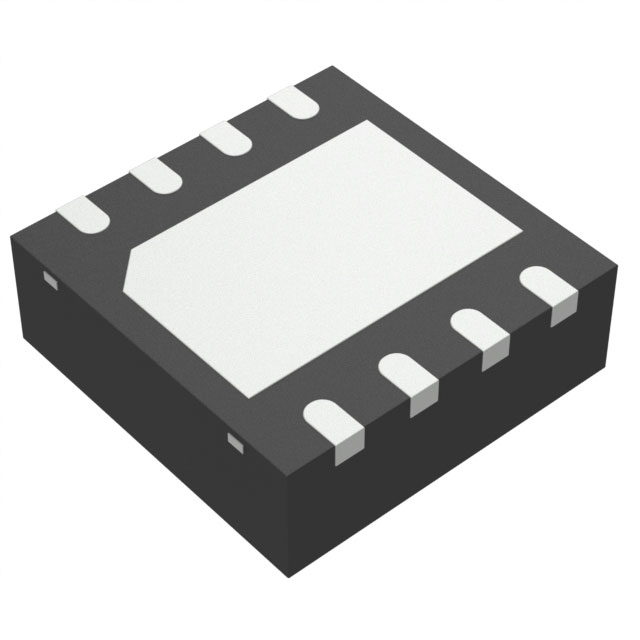

OPA2333AIDRBR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 17μA(x2 Channels) 160mV/μs 350KHz 关闭 Rail to Rail 5mA 2 2 ±2.75V,5.5V 2μV 70pA CMOS,Zero-Drift SON 贴片安装,黏合安装 3mm*3mm*880μm
供应商型号: OPA2333AIDRBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2333AIDRBR

OPA2333AIDRBR概述

    产品概述

    产品简介


    OPAx333 系列是低功耗、零漂移(Zero-Drift)CMOS 运算放大器,包括单通道版本 OPA333 和双通道版本 OPA2333。它们广泛应用于各种电子设备中,如医疗仪器、温度测量、便携式设备等。这些放大器提供非常低的偏置电压、几乎为零的温度漂移,并且具有极高的共模抑制比,非常适合驱动模拟数字转换器(ADC)等应用。

    技术参数


    - 供电电压:1.8 V 至 5.5 V
    - 输入偏置电流:±200 pA(25°C)
    - 电源抑制比:1 μV/V 至 5 μV/V
    - 共模抑制比:106 dB 至 130 dB
    - 增益带宽积:350 kHz
    - 输出摆幅:±30 mV 至 ±50 mV
    - 短路电流:±5 mA
    - 静态电流:17 μA 至 25 μA
    - 工作温度范围:-40°C 至 125°C
    封装选项
    - OPA333: SOT-23、SOT、8 引脚 SOIC
    - OPA2333: 8 引脚 VSON、SOIC、VSSOP

    产品特点和优势


    - 低偏置电压:最大值仅为 10 μV,适合对精度要求较高的应用。
    - 零温度漂移:最大温度漂移为 0.05 μV/°C,适用于需要长时间稳定性的场合。
    - 宽泛的工作温度范围:-40°C 至 125°C,适应各种恶劣环境。
    - 小型化封装:提供多种小尺寸封装选项,适用于空间受限的应用场景。

    应用案例和使用建议


    应用案例
    - 温度测量:在测量系统中,OPAx333 可以确保信号的准确性和稳定性。
    - 医疗设备:如电子秤,需要高精度和稳定的信号处理能力。
    - 电池供电设备:低静态电流使其成为延长电池寿命的理想选择。
    使用建议
    - 温度补偿:在极端温度环境下,使用温度补偿技术可进一步提高精度。
    - 布局设计:为了降低噪声干扰,应在 PCB 布局时遵循推荐的布线指南,尤其是电源和接地层的设计。
    - 去耦电容:在靠近电源引脚处添加去耦电容,可以减少电源波动带来的影响。

    兼容性和支持


    - 兼容性:OPAx333 系列与市面上常见的电源系统和信号接口高度兼容。
    - 技术支持:德州仪器提供详尽的技术文档和社区支持,用户可以在官方网站上查找相关资源并获取帮助。

    常见问题与解决方案


    - 问题 1:放大器输出不稳定
    - 解决方法:检查输入信号是否在允许范围内,确认电路连接无误,并尝试调整电源电压。
    - 问题 2:功耗过高
    - 解决方法:检查电源电压是否超过额定范围,优化电路设计以降低静态电流消耗。
    - 问题 3:温度漂移严重
    - 解决方法:选用低温度系数的电阻器,并考虑外部温度补偿方案。

    总结和推荐


    总体来看,OPAx333 系列运算放大器凭借其高精度、低功耗和广泛的温度适应性,是市场上一款非常出色的产品。它适用于多种应用,特别是在对精度要求较高和对温度敏感的应用环境中。鉴于其卓越的性能和良好的技术支持,强烈推荐使用此系列的运算放大器。
    以上是对 OPAx333 系列运算放大器产品的详细解析。希望这些信息能够帮助您更好地理解和应用这一系列的高性能运算放大器。

OPA2333AIDRBR参数

参数
最小工作供电电压 -
Vos - 输入偏置电压 2μV
典型输入噪声电压密度 -
典型增益带宽 350KHz
-3db带宽 -
通道数量 2
输出类型 Rail to Rail
关闭 关闭
CMRR - 共模抑制比 -
电流 - 输入偏置 70pA
电路数 2
放大器类型 CMOS,Zero-Drift
最大工作供电电压 ±2.75V,5.5V
每个通道的输出电流 5mA
典型压摆率 160mV/μs
典型供电电流 17μA(x2 Channels)
长*宽*高 3mm*3mm*880μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA2333AIDRBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2333AIDRBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2333AIDRBR OPA2333AIDRBR数据手册

OPA2333AIDRBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.5876
2000+ ¥ 11.293
3000+ ¥ 10.9984
库存: 29000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 11587.6
