VCA2615RGZR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 70mA 100V/μs 42MHz 60mA 2 4.75V 5.25V 50mV 50MHz QFN 贴片安装 7mm*7mm*900μm
供应商型号: VCA2615RGZR
供应商: 国内现货
标准整包数: 1000

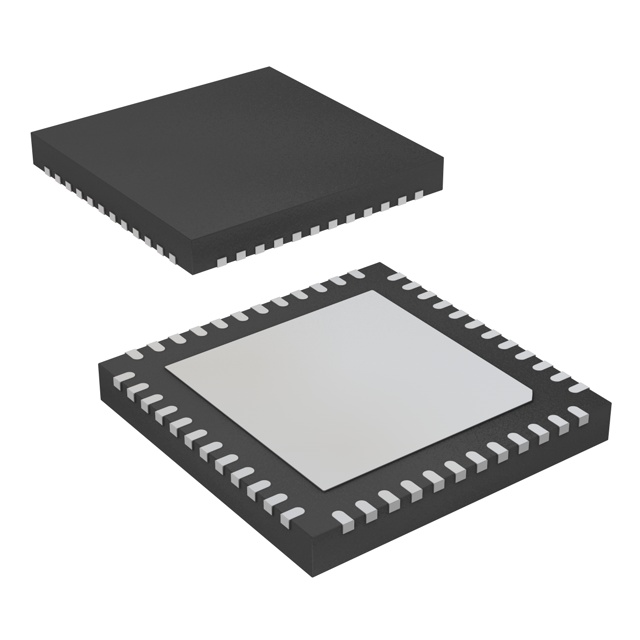

TEXAS INSTRUMENTS 特殊用途放大器 VCA2615RGZR

VCA2615RGZR概述


    产品简介


    产品名称:VCA2615双通道低噪声可变增益放大器
    产品类型:
    VCA2615是一款双通道低噪声可变增益放大器,集成了前置放大器(LNP)和可变增益放大器(VGA)。它特别适用于多种超声系统,因其高度的灵活性而受到广泛青睐。
    主要功能:
    - 高增益控制范围:52dB
    - 低噪声前置放大器:0.7nV/√Hz
    - 可编程增益设置(3dB、12dB、18dB、22dB)
    - 单5V供电
    应用领域:
    - 医疗和工业超声系统
    - 测试设备

    技术参数


    | 参数 | 值 |

    | 输入电阻 | 见注释(1) |
    | 输入电容 | 45 pF |
    | 最大输入电压(线性操作) | 2.3 VPP |
    | 噪声密度 | 0.7 nV/√Hz |
    | 2阶谐波失真(fIN = 5MHz) | −55 dBc |
    | 功耗 | 154mW/通道 |
    | 工作温度范围 | -40°C to +85°C |

    产品特点和优势


    VCA2615拥有非常低的噪声和高增益控制能力,使其成为医疗和工业超声系统的理想选择。以下是它的主要特点和优势:
    1. 低噪声和高增益控制: 0.7nV/√Hz的低噪声密度确保信号传输过程中的低噪声干扰。
    2. 灵活的增益控制: 通过设置不同的反馈电阻(1500Ω到130Ω),可以实现高精度的增益调整。
    3. 高性能的信号处理: 提供缓冲输出用于连续波处理,支持高达42MHz的带宽。
    4. 低功耗: 在单个5V电源下运行,每个通道的功耗仅为154mW。

    应用案例和使用建议


    应用场景:
    - 医疗和工业超声系统: 如超声成像仪,可以通过调节增益来适应不同的超声探头。
    - 测试设备: 如音频分析仪,通过选择不同的增益设置来适应不同频率范围内的信号。
    使用建议:
    - 在连接信号源时,建议根据具体的信号频率和强度来选择合适的输入阻抗匹配,以提高整体系统的噪声性能。
    - 在配置增益时,建议根据实际应用场景的需要来选择适当的VCNTL电压,以达到最佳的信号处理效果。

    兼容性和支持


    VCA2615支持与多种超声系统和测试设备的兼容性,能够适应各种不同的应用场景。此外,厂商提供了丰富的技术支持文档和售后服务,确保客户能够在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    问题1:最大输入电压为何值?
    解决方案:
    当增益设置为10时,最大输入电压为0.39VPP。如果超过该阈值会导致过载。
    问题2:如何调节输出幅度?
    解决方案:
    通过设置VCNTL电压来调节输出幅度。具体来说,通过改变VCNTL电压范围(0.7V至2.5V),可以在0dB至+6dB之间进行增益切换,从而优化输出信号幅度。
    问题3:如何降低输出噪声?
    解决方案:
    可通过调节输入阻抗(RF)来实现噪声降低。通过设置不同的反馈电阻值,可以实现最优的噪声性能。

    总结和推荐


    VCA2615凭借其出色的低噪声和灵活的增益控制特性,非常适合于医疗和工业超声系统及测试设备的应用。其高效能、低功耗的特点也使其在市场上具有显著的竞争优势。综上所述,我们强烈推荐使用VCA2615,尤其对于那些对信号处理要求严格的用户而言,这是一个不可多得的选择。

VCA2615RGZR参数

参数
典型增益带宽 42MHz
典型压摆率 100V/μs
电流 - 输入偏置 -
Vos - 输入偏置电压 50mV
CMRR - 共模抑制比 -
-3db带宽 50MHz
最大工作供电电压 5.25V
最小工作供电电压 4.75V
典型供电电流 70mA
每个通道的输出电流 60mA
通道数量 2
长*宽*高 7mm*7mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

VCA2615RGZR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

VCA2615RGZR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS VCA2615RGZR VCA2615RGZR数据手册

VCA2615RGZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
