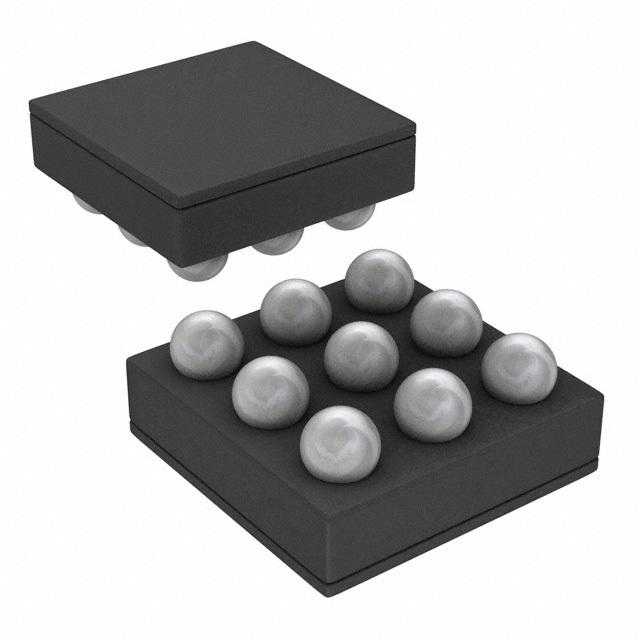

LM4995TMX/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.08%@ 8Ω @ 500mW 1-Channel (Mono) 2.4V 1.3*1 @ 8Ω 5.5V 8Ω AB 类 DSBGA-9 贴片安装,黏合安装 1.22mm*1.22mm*360μm
供应商型号: LM4995TMX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4995TMX/NOPB

LM4995TMX/NOPB概述


    产品简介


    LM4995 音频功率放大器是一款专为移动电话和其他便携式通信设备设计的音频功率放大器。这款功率放大器能够提供高达1.2瓦的连续平均输出功率(THD+N < 1%),适用于8欧姆的BTL负载,并且可以从一个5V直流电源供电。此外,LM4995还具备超低电流关断模式、改进的点击和爆音电路以及无需外部耦合电容器的特点,使其特别适合于空间受限和需要高效率的应用场合。

    技术参数


    关键规格:
    - 电源电压范围:2.4V至5.5V
    - 关闭电流:0.01μA(典型值)
    - 总谐波失真加噪声(THD+N):1.3W(5V,1% THD+N,8Ω,典型值)
    - PSRR(电源抑制比):75dB(3.6V,217Hz 和 1kHz)
    其他技术规格:
    - 封装:具有0.4mm间距的DSBGA封装和0.5mm间距的WSON封装。
    - 输出功率:
    - 5V时:1.3W(典型值)
    - 3.6V时:625mW(典型值)
    - 工作温度范围:-40°C至85°C

    产品特点和优势


    LM4995的主要优势在于:
    - 低功耗关断模式:通过逻辑低驱动关断引脚,可以实现极低的关断电流,从而显著降低整体功耗。
    - 无输出耦合电容器:简化了外围电路设计,减少了成本和占用空间。
    - 高电源抑制比(PSRR):确保了即使在电源波动情况下也能提供稳定输出,适合各种应用场合。
    - 内置热关断保护机制:有效防止过热损坏,延长产品使用寿命。

    应用案例和使用建议


    应用案例:
    - 移动电话
    - PDA
    - 其他便携式电子设备
    使用建议:
    1. 正确选择外部组件:根据具体的应用需求选择合适的外部电容(如输入耦合电容Ci、反馈电阻Rf等),并遵循手册中的指导进行选择和安装。
    2. 合理布局:为了达到最佳性能,应遵循手册中的电源旁路电容CS和半供电旁路电容CB的放置和选择建议。
    3. 考虑温度影响:在高温环境下,要注意功率降额,以避免过热导致的损坏。

    兼容性和支持


    - 封装兼容性:LM4995提供了两种封装选项,分别是DSBGA和WSON,用户可以根据具体的使用要求进行选择。
    - 技术支持:制造商提供了详尽的技术手册和应用指南,用户可以在官方网站上找到这些资料,并获得技术支持服务。

    常见问题与解决方案


    问题1:产品在高温下无法正常工作。
    解决方案:确认使用的电源电压在额定范围内,并考虑进行功率降额,避免超过最大允许的功耗。确保良好的散热措施,如增加散热片或采用风扇冷却。
    问题2:在电源变化较大的情况下,输出信号不稳定。
    解决方案:使用较大的电源滤波电容,并根据手册中的指导正确选择和放置电源旁路电容CS,以提高电源抑制能力。

    总结和推荐


    LM4995是一款性能卓越的音频功率放大器,特别适用于移动电话和其他便携式电子设备。其主要优点包括低功耗、高集成度、无输出耦合电容器等特点,使得它在同类产品中具有较强的市场竞争力。无论是从技术指标还是应用场景来看,LM4995都是一款值得推荐的产品。在设计和使用过程中,需仔细阅读技术手册并按推荐方式选用外部组件和处理外部因素,以确保产品在实际应用中的稳定性和可靠性。

LM4995TMX/NOPB参数

参数
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 1.3*1 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.4V
THD + 噪声 0.08%@ 8Ω @ 500mW
长*宽*高 1.22mm*1.22mm*360μm
通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM4995TMX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4995TMX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4995TMX/NOPB LM4995TMX/NOPB数据手册

LM4995TMX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.776
2000+ ¥ 3.68
3000+ ¥ 3.584
库存: 104000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3776
