OPA2376AIYZDT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 760μA(x2 Channels) 2V/μs 7.5nV/rtHz 5.5MHz 关闭 Rail to Rail,Single Ended 50mA 2 2 2.2V ±2.75V,5.5V 5μV 0.2pA General Purpose BGA 贴片安装 2.3mm*1.3mm*650μm
供应商型号: OPA2376AIYZDT
供应商: 国内现货
标准整包数: 500

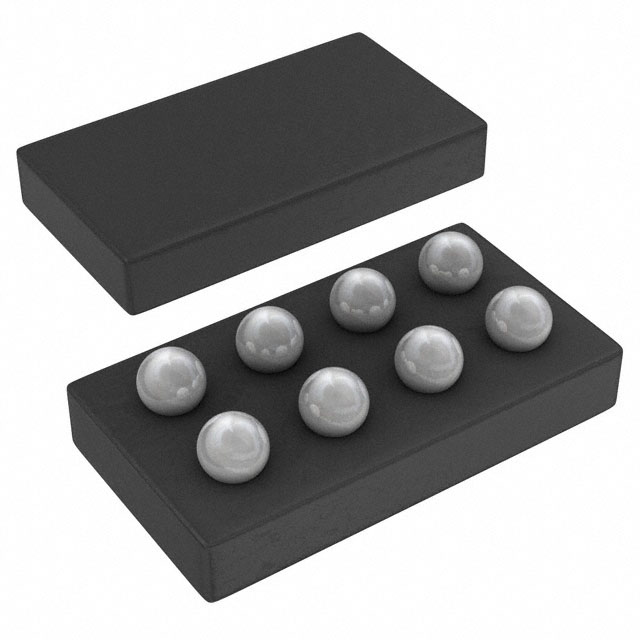

TEXAS INSTRUMENTS 运算放大器 OPA2376AIYZDT

OPA2376AIYZDT概述

    OPA376, OPA2376, OPA4376:低噪声精密运算放大器

    产品简介


    OPA376、OPA2376 和 OPA4376 是由 Texas Instruments 推出的一系列低噪声、低静态电流的精密运算放大器,属于 e-trim 系列。这些器件具有出色的直流精度和交流性能,适用于各种高精度和便携式应用。该系列产品主要包括单通道(OPA376)、双通道(OPA2376)和四通道(OPA4376),并且提供了多种封装形式以适应不同的设计需求。

    技术参数


    - 电源电压:2.2 V 至 5.5 V
    - 输入偏置电流:2 pA (TA=25°C),最大为 10 pA (TA=-40°C至+125°C)
    - 输入噪声电压密度:7.5 nV/√Hz(1kHz)
    - 总谐波失真 + 噪声:0.00027%
    - 增益带宽积:5.5 MHz
    - 失调电压:5 μV(典型值),最大为 25 μV
    - 共模抑制比:76 dB 至 90 dB
    - 开环增益:最小 120 dB(50mV < VO < (V+) - 50mV,RL = 10 kΩ)
    - 压摆率:2 V/μs
    - 单位增益稳定:适用于从 -40°C 到 +125°C 的工作温度范围
    - 静态电流:每通道典型值为 760 μA,最大值为 950 μA
    - 输出电压摆幅:轨到轨输入和输出

    产品特点和优势


    - 低噪声:OPA376 家族在 1kHz 频率下的输入电压噪声密度仅为 7.5 nV/√Hz,非常适合需要极高信号精度的应用场合。
    - 低功耗:静态电流为 760 μA(典型值),可延长电池供电设备的工作时间。
    - 宽工作温度范围:从 -40°C 到 +125°C,确保在各种极端环境下稳定工作。
    - 小尺寸封装:提供多种小型封装选项(如 SC70、SOT-23 和 DSBGA),便于集成于紧凑型设计中。

    应用案例和使用建议


    - ADC缓冲:用于模数转换器的前端缓冲,提高信噪比。
    - 医疗仪器:精确测量人体生理参数,如心电图仪。
    - 便携测试设备:提供高精度且低功耗的测量功能,适合移动应用。
    使用建议:
    - 在高频应用中,注意电路布局以减少噪声干扰。
    - 在低温或高温环境中使用时,需考虑温度对性能的影响,适当调整电路参数。

    兼容性和支持


    这些器件支持直接从电池供电系统运行,无需额外的电压调节,从而简化电源管理。此外,Texas Instruments 提供详尽的技术文档和支持服务,包括参考设计和软件工具,帮助用户快速开发并优化其应用。

    常见问题与解决方案


    - 问题:温度变化对失调电压影响大吗?
    - 解答:输入偏置电压随温度的变化率为 0.26 μV/°C 至 1 μV/°C。可以通过外部电路补偿来减小温度对性能的影响。
    - 问题:如何降低噪声?
    - 解答:采用低噪声电源、精心设计电路板布局,避免引入外部噪声源。

    总结和推荐


    总体而言,OPA376、OPA2376 和 OPA4376 是高性能低噪声运算放大器的理想选择,特别适用于要求高精度和低功耗的场合。其卓越的直流和交流性能,加上宽泛的工作温度范围和小巧的封装尺寸,使得这些器件非常适合便携式设备、医疗仪器和精密测试设备等应用领域。因此,强烈推荐使用这些产品来满足您的设计需求。

OPA2376AIYZDT参数

参数
每个通道的输出电流 50mA
最小工作供电电压 2.2V
通道数量 2
放大器类型 General Purpose
最大工作供电电压 ±2.75V,5.5V
关闭 关闭
典型输入噪声电压密度 7.5nV/rtHz
典型增益带宽 5.5MHz
典型压摆率 2V/μs
-3db带宽 -
电路数 2
CMRR - 共模抑制比 -
典型供电电流 760μA(x2 Channels)
电流 - 输入偏置 0.2pA
Vos - 输入偏置电压 5μV
输出类型 Rail to Rail,Single Ended
长*宽*高 2.3mm*1.3mm*650μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA2376AIYZDT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2376AIYZDT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2376AIYZDT OPA2376AIYZDT数据手册

OPA2376AIYZDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 6.8137
1000+ ¥ 6.6404
3000+ ¥ 6.4672
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 3406.85
