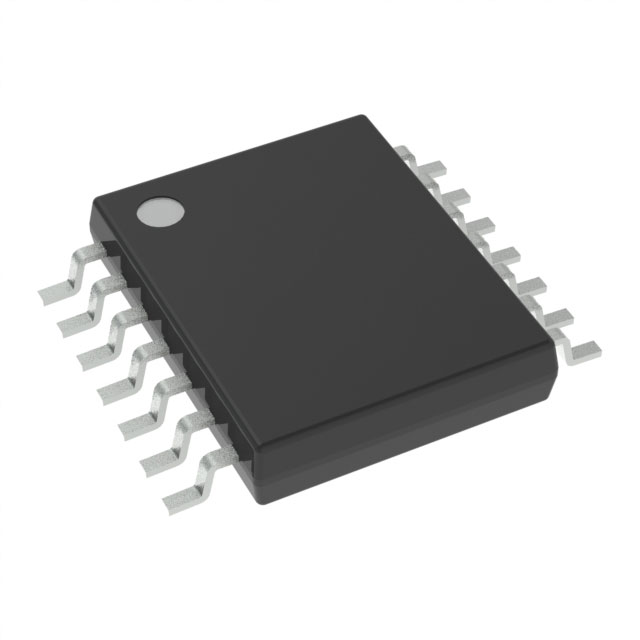

OPA4388IPW

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.0005% Rail to Rail ±2.75V,5.5V Zero-Drift TSSOP-14 贴片安装
供应商型号: OPA4388IPW
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 OPA4388IPW

OPA4388IPW概述


    产品简介


    OPA388 系列精密运算放大器是一款具有超高精度和零漂移特性的运算放大器,特别适用于需要极高线性度和低噪声的应用。它提供了真轨到轨输入和输出能力,同时拥有超低的偏置电压(±0.25 µV)和温度漂移(±0.005 µV/°C)。该系列产品适用于各种高精度应用场景,如服务器电源供应系统、笔记本电脑电源适配器设计、秤重、实验室及现场仪表、电池测试、电子温度计和温度变送器等。

    技术参数


    - 供电电压: 单电源:2.5 V 至 5.5 V;双电源:±1.25 V 至 ±2.75 V
    - 偏置电压: ±0.25 µV
    - 温度漂移: ±0.005 µV/°C
    - 共模抑制比(CMRR): ≥ 124 dB
    - 输入阻抗: 差分输入阻抗 100 || 2 MΩ,共模输入阻抗 60 || 4.5 TΩ
    - 开环增益: ≥ 126 dB
    - 噪声密度: 输入电压噪声密度 f=1 kHz 时为 7 nV/√Hz
    - 信号带宽: 10 MHz
    - 封装尺寸:
    - 单通道版本:SOIC-8 (4.90 mm × 3.90 mm), SOT-23-5 (2.90 mm × 1.60 mm), VSSOP-8 (3.00 mm × 3.00 mm)
    - 双通道版本:SOIC-8 (4.90 mm × 3.90 mm), VSSOP-8 (3.00 mm × 3.00 mm)
    - 四通道版本:SOIC-14 (8.65 mm × 3.90 mm), TSSOP-14 (5.00 mm × 4.40 mm)

    产品特点和优势


    OPA388 系列运算放大器的主要特点是其超低偏置电压、零漂移和零交叉特性。这些特性使得它非常适合用于高精度测量应用,例如驱动高精度 ADC 或缓冲 DAC 的输出。由于它的零温度漂移特性,即使在广泛的温度范围内也能保持高度的稳定性。此外,其快速的建立时间和良好的交流性能使其成为多种应用的理想选择,例如电源管理系统、医疗设备和精密仪器等。

    应用案例和使用建议


    - 电源管理:OPA388 系列可用于服务器电源供应系统和笔记本电脑电源适配器的设计。为了确保最佳性能,建议在设计中充分考虑电源线路滤波和散热问题。

    - 工业仪表:在秤重和实验室仪表中,OPA388 能够提供非常高的测量精度。在这些应用中,需要注意确保信号路径中的阻抗匹配,以避免信号失真。
    - 温度传感器:在温度变送器和电子温度计中,OPA388 的低噪声和高 CMRR 特性有助于提高测量精度。为了优化性能,建议使用差分输入来减少外部干扰的影响。

    兼容性和支持


    OPA388 系列运算放大器与标准的 SOIC 和 VSSOP 封装兼容,可以轻松集成到现有的电路设计中。德州仪器公司为该产品提供了详尽的技术文档和支持资源,包括参考设计、设计指南和应用程序笔记等。此外,德州仪器还提供了技术支持服务,帮助用户解决设计过程中可能遇到的问题。

    常见问题与解决方案


    - 问: 运算放大器的输入偏置电流过高,应该如何处理?
    - 答: 通常情况下,可以通过增加输入电阻值来降低偏置电流的影响。建议使用至少 100kΩ 的输入电阻。
    - 问: 在高温环境下,如何保证运算放大器的稳定性能?
    - 答: 选择具有低温度漂移特性的运算放大器,并采用适当的热管理措施,如散热片或风扇,以降低芯片温度。

    总结和推荐


    综上所述,OPA388 系列运算放大器以其超低偏置电压、零漂移和高精度等特性,在高精度测量和信号处理领域表现出色。无论是工业、医疗还是消费电子产品,OPA388 都能为用户提供可靠的性能保障。因此,对于需要高精度和高可靠性的应用,强烈推荐使用 OPA388 系列运算放大器。

OPA4388IPW参数

参数
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 -
THD + 噪声 0.0005%
输出类型 Rail to Rail
放大器类型 Zero-Drift
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
通用封装 TSSOP-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

OPA4388IPW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4388IPW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA4388IPW OPA4388IPW数据手册

OPA4388IPW封装设计

查看详情并下载
Symbol
Footprint
3D Model
