PGA870IRHDT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 143mA 2.9KV/μs 650MHz 50mA 1 6V 3mV 500nA 650MHz QFN 贴片安装,黏合安装
供应商型号: PGA870IRHDT
供应商: 国内现货
标准整包数: 1000

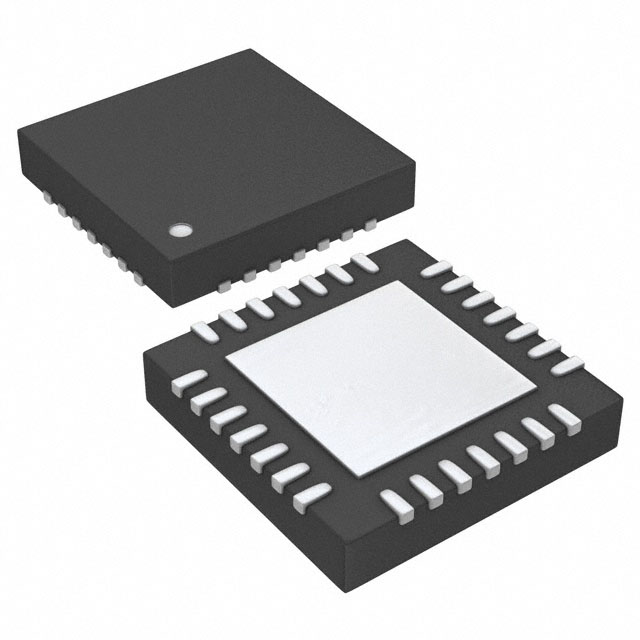

TEXAS INSTRUMENTS 特殊用途放大器 PGA870IRHDT

PGA870IRHDT概述

    高速全差分可编程增益放大器(PGA870)技术手册

    1. 产品简介


    PGA870 是一款高速全差分可编程增益放大器,适用于高速信号链和数据采集系统。其主要功能是通过数字接口调整增益,并保持低噪声、高带宽和低失真的特性。产品广泛应用于无线基站信号链、测试测量设备、数字无线电信号链及雷达/测距系统等领域。

    2. 技术参数


    PGA870 的主要技术规格如下:
    - 工作频率:最高650 MHz
    - 增益范围:-11.5 dB 到 +20 dB
    - 增益步长:0.5 dB
    - 输出摆幅:2 VPP
    - 噪声系数:13 dB(150Ω系统,增益+20 dB)
    - 输入阻抗:129 Ω到173 Ω(差分)
    - 共模抑制比:76 dB(25℃,增益+20 dB)
    - 电源电压范围:4.75 V到5.25 V
    - 功耗:典型值为143 mA
    - 接口类型:并行接口

    3. 产品特点和优势


    PGA870 的独特功能和优势包括:
    - 宽带宽:650 MHz
    - 低失真:HD3=-88 dBc(100 MHz)
    - 高精度:步进误差±0.03 dB
    - 灵活的增益控制:支持脉冲和电平触发模式
    - 低功耗:最大电流仅为2 mA(待机状态)
    - 环境适应性强:工作温度范围为-40℃到+85℃
    - 包装符合RoHS标准

    4. 应用案例和使用建议


    PGA870 可应用于多种场合,例如无线基站的IF放大器和雷达系统的信号放大。在使用过程中,需要注意以下几点建议:
    - 选择合适的电源电压以确保设备正常运行。
    - 考虑使用外部去耦电容来稳定电源,特别是在高频下。
    - 对于不同的输入信号,可以通过调整增益来优化系统性能。

    5. 兼容性和支持


    PGA870 与现有的信号源和控制系统兼容,可通过并行接口进行配置。TI 提供详尽的技术支持,包括样品申请、技术文档和在线支持服务。此外,还可以参考其相关的参考设计来快速集成到项目中。

    6. 常见问题与解决方案


    在使用PGA870时,常见的问题及其解决方案如下:
    - 问题:设备无法正常启动。
    解决方案:检查电源电压是否在规定范围内,并确保接地良好。
    - 问题:输出信号失真严重。
    解决方案:检查负载电阻是否合适,同时考虑是否存在过多的噪声干扰。
    - 问题:增益控制不稳定。
    解决方案:确保信号输入端没有过度失真,适当调整增益设置。

    7. 总结和推荐


    综上所述,PGA870是一款高性能、低功耗的可编程增益放大器。其卓越的性能和广泛的适用性使其成为许多应用的理想选择。对于需要高精度、高可靠性增益调整的应用场景,强烈推荐使用PGA870。

PGA870IRHDT参数

参数
CMRR - 共模抑制比 -
-3db带宽 650MHz
典型增益带宽 650MHz
最小工作供电电压 -
电流 - 输入偏置 500nA
通道数量 1
最大工作供电电压 6V
典型供电电流 143mA
Vos - 输入偏置电压 3mV
每个通道的输出电流 50mA
典型压摆率 2.9KV/μs
5.15mm(Max)
5.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

PGA870IRHDT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PGA870IRHDT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS PGA870IRHDT PGA870IRHDT数据手册

PGA870IRHDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 53.808
2000+ ¥ 52.44
3000+ ¥ 51.072
库存: 10000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 53808
