OPA453FAKTWT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5mA 38V/μs 21nV/rtHz 7.5MHz 关闭 50mA 1 1 ±40V 1mV 7pA General Purpose TO-263 贴片安装,黏合安装 10.1mm*8.89mm*4.44mm
供应商型号: OPA453FAKTWT
供应商: 国内现货
标准整包数: 1000

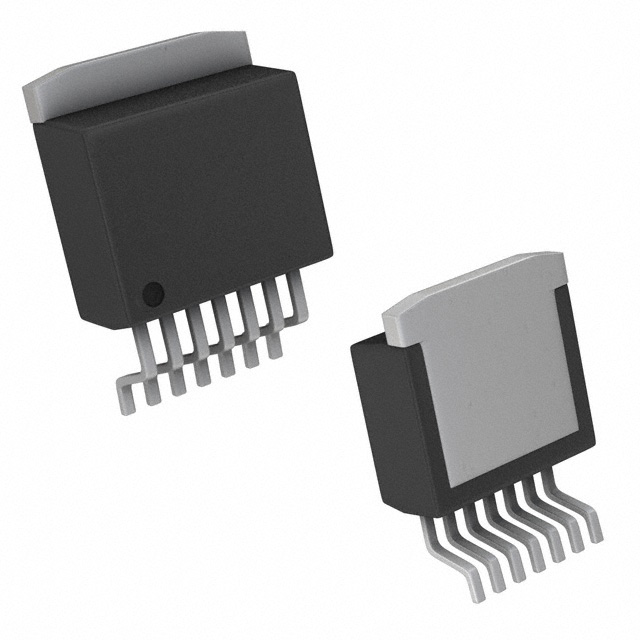

TEXAS INSTRUMENTS 运算放大器 OPA453FAKTWT

OPA453FAKTWT概述


    产品简介


    OPA452 和 OPA453 运算放大器
    OPA452 和 OPA453 是由德州仪器(TI)生产的高性能运算放大器,适用于高电压和高电流应用。这些运算放大器具有宽电源电压范围、大输出负载驱动能力和出色的输出电压摆幅。它们主要用于需要大功率处理的应用,如压电陶瓷驱动器、测试设备、音频放大器、传感器驱动器和伺服驱动器。

    技术参数


    - 供电范围:±10V 到 ±40V
    - 输出电流:连续输出 50mA
    - 输出电压摆幅:从 1V 到供电轨
    - 保护机制:过温保护、限流输出保护
    - 工作温度范围:-40°C 到 +125°C
    - 封装选项:TO220-7、DDPAK-7 表面贴装

    产品特点和优势


    OPA452 和 OPA453 的特点和优势包括:
    - 高可靠性:提供内部过温保护和输出限流保护。
    - 宽工作范围:能够在广泛的温度范围内稳定工作。
    - 低功耗:提供优良的低功耗特性。
    - 易于使用:设计考虑了易用性,消除了常见的相位反转问题。
    - 高精度:激光修整的单片集成电路提供了卓越的小信号准确度和宽输出摆幅。

    应用案例和使用建议


    这些运算放大器广泛应用于各种领域,例如:
    - 压电陶瓷驱动器:用于压电传感器的激励。
    - 测试设备:在测试系统中用于精密信号处理。
    - 音频放大器:用于驱动扬声器和耳机。
    - 传感器驱动器:驱动各种传感器。
    - 伺服驱动器:用于控制电机。
    使用建议:
    - 在使用时确保电源和接地连接正确无误。
    - 需要特别注意电路板上的散热设计以防止过热。
    - 使用滤波电容来减少输入噪声,特别是在高频段。
    - 根据应用需求选择适当的增益配置(OPA452 对于增益为 1 的应用更合适,而 OPA453 适用于增益大于 5 的情况)。

    兼容性和支持


    - 兼容性:这些运算放大器可与现有的电路设计兼容。
    - 支持:德州仪器提供了详尽的技术文档和支持服务,包括详细的设计指南和常见问题解答。

    常见问题与解决方案


    问题 1: 设备过热导致热关机怎么办?
    解决方案: 检查并改善散热设计,确保设备周围有足够的空气流通,避免安装在密闭空间内。
    问题 2: 输出电流限制导致无法满足需求怎么办?
    解决方案: 确保输入信号在规定范围内,并检查电源是否稳定。如果确实需要更高的电流,可以考虑并联多个运算放大器来分担电流负载。

    总结和推荐


    OPA452 和 OPA453 是高性能运算放大器,具备广泛的适用性和卓越的性能。如果你需要一个高可靠性的高电压高电流解决方案,那么这两种产品将是理想的选择。我们强烈推荐这些产品用于任何需要高精度、宽工作范围和可靠保护机制的应用。

OPA453FAKTWT参数

参数
最小工作供电电压 -
电流 - 输入偏置 7pA
典型供电电流 5.5mA
Vos - 输入偏置电压 1mV
典型增益带宽 7.5MHz
-3db带宽 -
关闭 关闭
CMRR - 共模抑制比 -
最大工作供电电压 ±40V
输出类型 -
通道数量 1
放大器类型 General Purpose
典型输入噪声电压密度 21nV/rtHz
每个通道的输出电流 50mA
典型压摆率 38V/μs
电路数 1
长*宽*高 10.1mm*8.89mm*4.44mm
通用封装 TO-263
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA453FAKTWT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA453FAKTWT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA453FAKTWT OPA453FAKTWT数据手册

OPA453FAKTWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.9722
2000+ ¥ 33.1085
3000+ ¥ 32.2448
库存: 19000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 33972.2
