首页  >  产品百科  >  LMV1015UR-25/NOPB

LMV1015UR-25/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.21%@ 2200Ω 1-Channel (Mono) 2V 5V AB 类 DSBGA-4 贴片安装,黏合安装 1.05mm(长度)*980μm(宽度)
供应商型号: LMV1015UR-25/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LMV1015UR-25/NOPB

LMV1015UR-25/NOPB概述

    LMV1015 Audio Amplifier: Comprehensive Technical Overview

    1. 产品简介


    LMV1015音频放大器系列是专为小型驻极体麦克风设计的音频放大器系列。该系列旨在替代传统的JFET放大器。LMV1015非常适合于需要高信号完整性且具有抗环境或射频噪声干扰的应用,例如手机通讯。该系列产品提供两种增益型号:LMV1015-15(增益15.6 dB)和LMV1015-25(增益23.8 dB),适用于多种领域,包括但不限于手机、耳机、移动通信设备、汽车配件和个人数字助理(PDA)等。

    2. 技术参数


    - 供电电压范围: 2V - 5V
    - 供电电流:
    - 2.2V供电时: LMV1015-15型<325μA, LMV1015-25型<300μA
    - 5V供电时: LMV1015-15型<325μA, LMV1015-25型<300μA
    - 信噪比 (A加权): 60 dB (LMV1015-15), 61 dB (LMV1015-25)
    - 输出电压噪声 (A加权): -89 dBV (LMV1015-15), -82 dBV (LMV1015-25)
    - 总谐波失真: 0.09% (LMV1015-15), 0.15% (LMV1015-25)
    - 输入阻抗: >1000 GΩ
    - 增益频率响应:
    - 1kHz时: LMV1015-15: 15.6 dB, LMV1015-25: 23.8 dB
    - 温度范围: -40°C至85°C

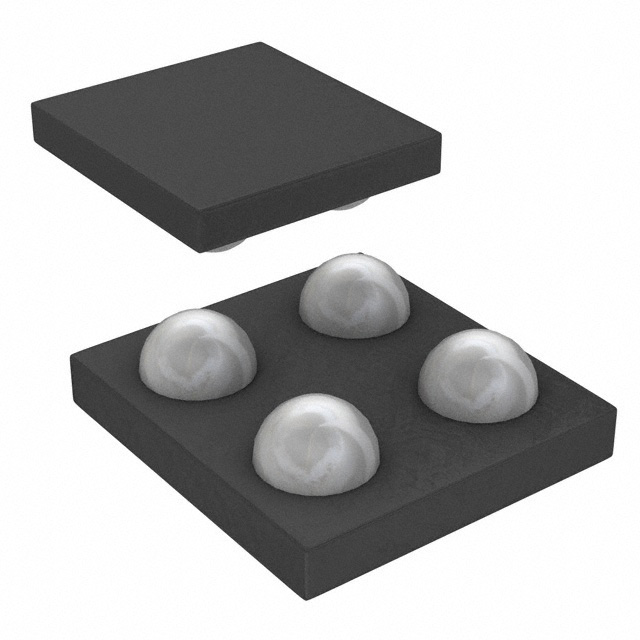

    - 封装形式: 大圆顶4引脚DSBGA封装

    3. 产品特点和优势


    - 集成增益设计: 简化了电路设计,减少了外部组件的需求,提升了增益线性度和温度稳定性。
    - 优越的音频性能: 高信噪比、低输出噪声、低总谐波失真使得LMV1015在噪音敏感环境中表现优异。
    - 广泛的适用温度范围: 在-40°C到85°C范围内依然能稳定工作。
    - 紧凑的封装: 极小的4引脚DSBGA封装适合安装在不同尺寸的ECM麦克风内。

    4. 应用案例和使用建议


    应用案例:
    - 手机和手机附件
    - 耳机
    - 移动通信设备
    - 汽车配件
    - PDA及附件麦克风
    使用建议:
    - 对于高噪音环境的应用,可以考虑额外增加射频滤波器来减少射频干扰。
    - 确保良好的接地设计以避免噪声干扰,特别是在电池供电的设备中。
    - 在设计PCB布局时,尽量使输入端远离电源和数字信号线,以减少EMI干扰。

    5. 兼容性和支持


    - LMV1015支持与各种类型的ECM麦克风兼容,尤其适合那些内部空间受限的设计。
    - 制造商提供了详尽的技术支持文档和示例设计,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 设备在高温下性能下降?
    - A: 确保设计良好的散热系统,并根据制造商建议限制设备的工作电压和电流,确保在安全范围内运行。
    - Q: 无法实现预期的增益?
    - A: 检查连接到麦克风的电路板是否正确接线,特别是检查VDD和GND的连接。
    - Q: 输出噪声过高?
    - A: 检查是否正确连接了所有必要的外部电容,并考虑添加额外的射频滤波器以降低干扰。

    7. 总结和推荐


    综上所述,LMV1015音频放大器凭借其出色的性能参数、广泛的应用领域以及强大的技术支持,成为一款值得推荐的产品。无论是便携式电子设备还是专业音频录制系统,LMV1015都表现出色,能够满足大部分应用需求。如果你正在寻找一个可靠且高性能的音频放大器,LMV1015无疑是你的首选。

LMV1015UR-25/NOPB参数

参数
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5V
最小工作供电电压 2V
THD + 噪声 0.21%@ 2200Ω
长*宽*高 1.05mm(长度)*980μm(宽度)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LMV1015UR-25/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV1015UR-25/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LMV1015UR-25/NOPB LMV1015UR-25/NOPB数据手册

LMV1015UR-25/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
