OPA521IRGWR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 78mA 75V/μs 3.82MHz 92dB 关闭 Differential 2.5A 1 1 24V 800KHz Differential QFN 贴片安装,黏合安装
供应商型号: OPA521IRGWR
供应商: 国内现货
标准整包数: 1000

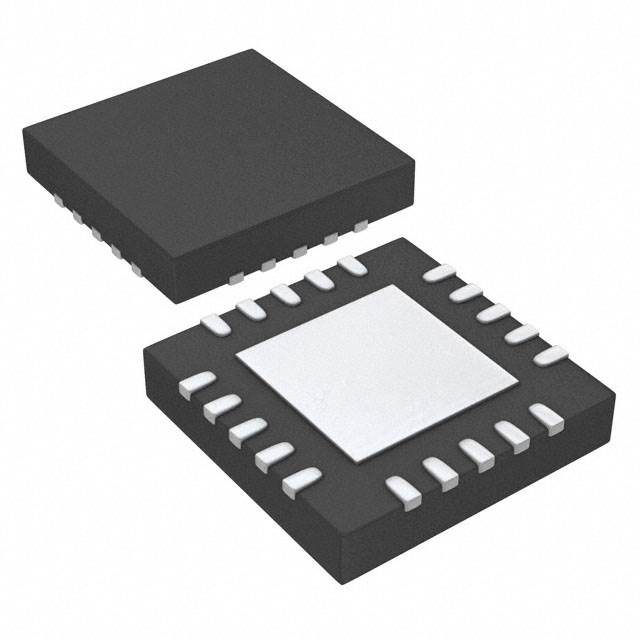

TEXAS INSTRUMENTS 运算放大器 OPA521IRGWR

OPA521IRGWR概述


    产品简介


    OPA521 线驱动器
    OPA521 是一款适用于电力线通信(PLC)场合的窄带线路驱动器,其主要特点如下:
    - 支持 CENELEC 波段 A、B、C、D 和 ARIB STD-T84 以及 FCC 部分 15 标准。
    - 遵循 EN50065-1、-2、-3、-7 和 FCC 部分 15 标准。
    - 通过 G3、PRIME、P1901.2 和 ITU-G.hnem 标准。
    - 集成过热保护和过电流保护。
    - 可通过引脚选择静态电流消耗:待机模式下典型为 58 微安,对于 CENELEC 波段 A、B、C、D 典型为 51 毫安,而对于 FCC 和 ARIB STD-T84 典型为 78 毫安。
    - 包装:5毫米 x 5毫米 20引脚 VQFN。
    - 工作结温范围:-40°C 到 +125°C。
    应用领域
    OPA521 广泛应用于多种场合,如:
    - 电力质量测量仪
    - 商业网络和服务器电源供应单元
    - 照明
    - 太阳能电弧保护
    - 中央逆变器

    技术参数


    技术规格
    - 工作电压范围:7V 至 24V
    - 输出电流能力:最高可达 ±1.9A
    - 增益设置:固定增益 -7 V/V
    - 带宽:3.82 MHz
    - 失调电压:0.4V
    - 过载温度:140°C
    - 过流保护:电阻可编程
    - 封装形式:5毫米 x 5毫米 20引脚 VQFN
    电气特性
    - 输入噪声密度:低至 16.5 µVRMS
    - 电源抑制比(PSRR):80 至 94 dB
    - 最大输出电流:2.5 A
    工作环境
    - 结温范围:-40°C 至 +125°C

    产品特点和优势


    OPA521 线驱动器的优势和特色:
    - 多标准支持:支持多种标准,如 CENELEC、ARIB STD-T84 和 FCC 部分 15,使得它适用于不同的电力线通信应用。
    - 集成保护机制:内置过热和过电流保护,减少外部保护组件的需求,提高系统可靠性和成本效益。
    - 低功耗:提供不同模式下的电流选择,包括待机模式(典型 58 µA),可以显著降低系统功耗。
    - 宽工作温度范围:可以在极端温度环境中正常工作,结温范围达到 -40°C 至 +125°C,适用于各种工业环境。

    应用案例和使用建议


    应用场景:
    - 电力质量测量仪:OPA521 可以用于电力质量测量,确保电力系统的稳定运行。
    - 照明:在 LED 照明系统中,OPA521 能够实现高精度的电流控制,提升照明效果。
    - 中央逆变器:用于太阳能系统的逆变器中,确保高效稳定的能量转换。
    使用建议:
    - 在应用中,根据具体需求选择合适的增益设置,确保符合特定的应用标准。
    - 注意供电电压的选择,确保系统能够在规定的电压范围内稳定运行。
    - 配合过热和过流保护机制,合理配置外部保护电路,以确保设备的长期可靠性。

    兼容性和支持


    兼容性:
    - OPA521 设备支持与其他 PLC 设备的无缝连接,确保其在电力线通信系统中的广泛适用性。
    支持和服务:
    - 提供详尽的技术文档、工具和软件支持,帮助用户进行系统设计和调试。
    - 提供在线社区资源和技术支持,以便用户能够快速解决问题并获取最新技术资讯。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:过热报警。
    解决方法:检查散热措施是否足够,增加散热片或风扇改善散热条件。

    - 问题:过流报警。
    解决方法:检查负载情况,确认负载电流是否超出设定值,必要时调整负载或增加外部限流电路。

    总结和推荐


    总体评价:
    OPA521 线驱动器凭借其多标准支持、高可靠性、灵活的工作模式和广泛的温度适应性,成为电力线通信应用的理想选择。特别是在复杂和高要求的应用环境中,OPA521 的内置保护机制和高效的性能表现使其具有明显的优势。
    推荐:
    鉴于其出色的性能和多功能性,强烈推荐 OPA521 线驱动器用于电力线通信相关的产品开发,特别是在需要高性能和高可靠性的应用场景中。

OPA521IRGWR参数

参数
最大工作供电电压 24V
电流 - 输入偏置 -
典型供电电流 78mA
典型增益带宽 3.82MHz
-3db带宽 800KHz
典型输入噪声电压密度 -
典型压摆率 75V/μs
最小工作供电电压 -
关闭 关闭
Vos - 输入偏置电压 -
CMRR - 共模抑制比 92dB
通道数量 1
输出类型 Differential
电路数 1
每个通道的输出电流 2.5A
放大器类型 Differential
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA521IRGWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA521IRGWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA521IRGWR OPA521IRGWR数据手册

OPA521IRGWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.3074
2000+ ¥ 11.9945
3000+ ¥ 11.6816
库存: 27000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 12307.4
