首页  >  产品百科  >  OPA2677IDDA

OPA2677IDDA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 18mA(x2 Channels) 2KV/μs 2.6nV/rtHz 2GHz 500mA 2 2 12.6V 800μV 10μA 250MHz Current Feedback SOP 贴片安装 4.89mm*3.9mm*1.48mm
供应商型号: OPA2677IDDA
供应商: 国内现货
标准整包数: 1

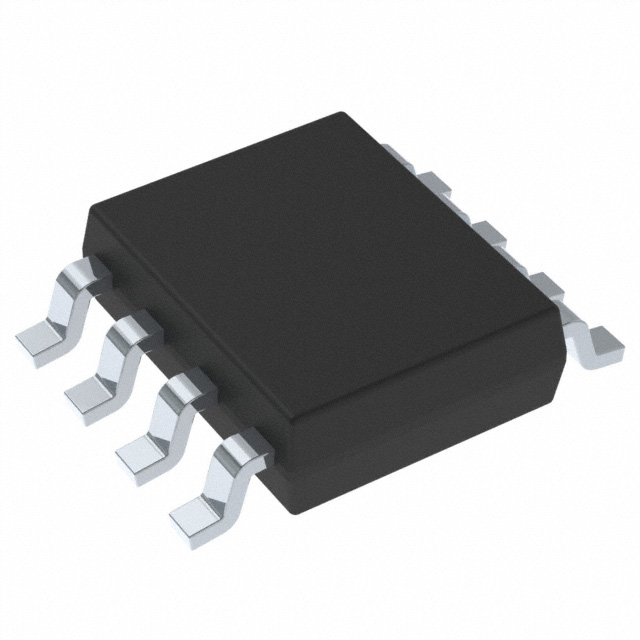

TEXAS INSTRUMENTS 运算放大器 OPA2677IDDA

OPA2677IDDA概述

    OPA2677 双通道宽带高输出电流运算放大器

    产品简介


    OPA2677 是一款双通道宽频带、高输出电流的运算放大器。它特别适用于 xDSL 线路驱动、电缆调制解调器驱动、匹配 I/Q 信道放大器、宽带视频线路驱动器、ARQ 线路驱动器和电力线调制解调器等领域。该产品的工作频率高达 200 MHz(增益为 +4),具备高输出电流(500mA)、低失真以及高摆率(1800V/µs)等特点,能够在多种复杂的应用环境中保持出色的性能表现。

    技术参数


    - 增益带宽积:200 MHz(增益为 +4),165 MHz(增益为 +8)
    - 单位增益稳定:220 MHz(增益为 +1)
    - 高输出电流:500 mA
    - 输出电压摆幅:±5 V
    - 高摆率:1800 V/µs
    - 低静态电流:18 mA(单电源 +12V)
    - 输入失调电压:±1.0 mV(典型值)
    - 共模抑制比(CMRR):> 50 dB
    - 最大输入电压范围:±1.2 V
    - 热阻:θJA 50 °C/W(QFN-16 封装)

    产品特点和优势


    1. 高输出电流:能够提供高达 500mA 的输出电流,适用于高负载要求的系统。
    2. 高摆率:1800 V/µs 的高摆率确保了高速信号处理能力。
    3. 宽工作电压范围:支持 +5 到 +12V 的单电源或 ±2.5 到 ±6V 的双电源供电。
    4. 低失真:非常适合视频应用和其他需要低失真的场合。
    5. 高带宽:200 MHz 的高增益带宽积使其适用于高频信号处理应用。

    应用案例和使用建议


    - xDSL 线路驱动:用于 ADSL/Cable Modem 中,能够满足 380mA 的最小输出电流需求。
    - 宽带视频线路驱动:提供高达 ±5V 的输出电压摆幅,适合驱动多个视频负载。
    - 电力线调制解调器:能够应对高负载和大电流需求,保证信号完整性。
    使用建议:
    1. 在使用时,要合理配置外部电阻以达到所需的增益设置。
    2. 注意散热管理,特别是在高功率输出时。
    3. 配合适当的输入电阻和电容值以优化频率响应。

    兼容性和支持


    - 封装:SO-8、QFN-16 和 HSOP-8(带 PowerPAD)。
    - 支持:制造商提供了详细的参考设计和技术支持文档,用户可以访问 TI 官网获取更多资料。

    常见问题与解决方案


    - 问题 1:如何确定合适的电源电压?
    解决方案:根据具体应用需求选择 +5 到 +12V 的单电源或 ±2.5 到 ±6V 的双电源供电。
    - 问题 2:如何选择正确的外部电阻?
    解决方案:参照数据手册中的小信号带宽图表选择合适的反馈电阻。
    - 问题 3:如何处理过载情况?
    解决方案:合理配置外部电阻以避免过载,同时注意散热管理。

    总结和推荐


    OPA2677 是一款性能优异的运算放大器,尤其适用于需要高输出电流和高带宽的应用。其卓越的电气特性和宽泛的工作条件使得它成为许多高端应用的理想选择。总体而言,我强烈推荐使用这款产品。

OPA2677IDDA参数

参数
CMRR - 共模抑制比 -
输出类型 -
关闭 -
最大工作供电电压 12.6V
电流 - 输入偏置 10μA
电路数 2
-3db带宽 250MHz
Vos - 输入偏置电压 800μV
放大器类型 Current Feedback
每个通道的输出电流 500mA
最小工作供电电压 -
典型压摆率 2KV/μs
典型增益带宽 2GHz
典型供电电流 18mA(x2 Channels)
典型输入噪声电压密度 2.6nV/rtHz
通道数量 2
长*宽*高 4.89mm*3.9mm*1.48mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA2677IDDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2677IDDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2677IDDA OPA2677IDDA数据手册

OPA2677IDDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 30.3724
3000+ ¥ 29.6316
6000+ ¥ 28.6439
库存: 11981
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 30372.4
