LM613IWMX

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 500ns~5μs Open Collector 2 36V 5mV@ 36V 35nA SOIC-16 贴片安装,黏合安装
供应商型号: TEL-LM613IWMX
供应商: 海外现货
标准整包数: 1

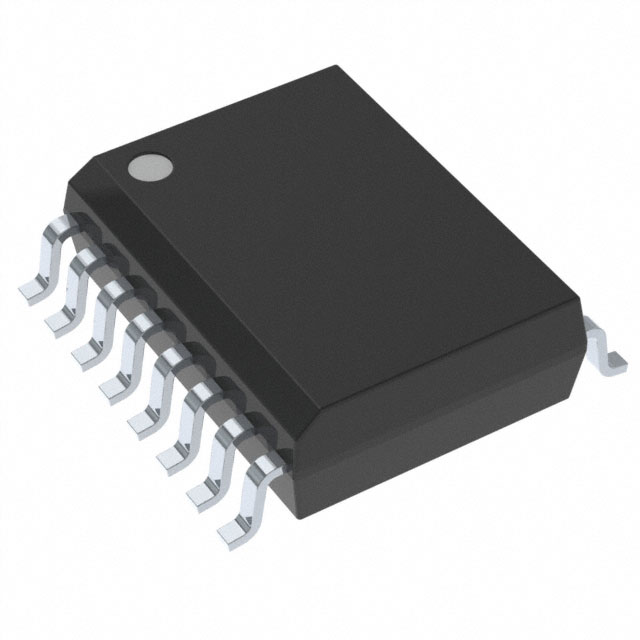

TEXAS INSTRUMENTS 比较器 LM613IWMX

LM613IWMX概述

    LM613 双运放、双比较器及可调参考电压芯片技术手册

    产品简介


    LM613 是一款集成在16针封装内的双运算放大器(双运放)、双比较器以及可调参考电压的集成电路。该芯片特别适用于传感器、测试测量、数据采集系统等需要降低成本和减小板载空间的应用场合。LM613结合了稳定的电压参考和宽输出摆幅运放,使其成为单电源传感器驱动、信号调理及桥式驱动的理想选择,尤其是在处理大共模信号时表现出色。

    技术参数


    - 电源电压范围: 4V至36V
    - 工作温度范围: 军用工业级(-40°C 至 +85°C),商业级(-55°C 至 +125°C)
    - 总供应电流: 450 μA 至 940 μA(最大值)
    - 电源抑制比 (PSRR): 75 dB (最小值)
    - 输入偏置电流 (IB): 10 nA 至 25 nA(最大值)
    - 输出噪声: 总输出噪声通常为14 μVRMS
    - 共模抑制比 (CMRR): 70 dB (最小值)
    - 电压参考: 输出电压可调范围1.2V至6.3V
    - 输出漏电流: 最大10 μA

    产品特点和优势


    LM613的最大优势在于其低功耗和宽供电范围,可以工作在从4V到36V的电压范围内。此外,它还提供了极低的动态输出阻抗(1Ω典型值)和出色的初始容差(±0.6%)。该芯片的宽共模输入范围和宽差分输入电压使其能够应对多种复杂应用环境,如传感器桥式驱动、过程控制和质量流量控制、电源电压监控等。

    应用案例和使用建议


    LM613广泛应用于传感器桥式驱动器、过程和质量流量控制系统、电源电压监测等领域。在实际使用中,建议将该芯片连接至电源时考虑散热管理以确保最佳性能。特别是在处理高负载电容时,确保参考电压稳定性并适当添加RC滤波器以减少噪声干扰。

    兼容性和支持


    LM613是National Semiconductor公司的Super-Block™家族成员之一,具备较高的集成度且不影响性能。其兼容于各种不同的电路配置,用户可以根据具体需求选择合适的外部电阻来调整参考电压。National Semiconductor公司提供详细的技术支持和丰富的文档资料,帮助用户更好地利用LM613的功能。

    常见问题与解决方案


    1. Q: 如何选择合适的外部电阻?
    - A: 参考手册中的电路图和计算公式,根据所需输出电压和允许的误差范围选择合适的电阻值。

    2. Q: 在什么条件下需要添加额外的滤波器?
    - A: 当电路中存在大电容负载或者高频噪声时,建议增加RC滤波器来稳定参考电压并降低输出噪声。
    3. Q: 如何处理过高的温度导致的性能下降?
    - A: 确保良好的散热设计,避免超过最大结温(150°C)。若需在高温环境下使用,建议选用高温度等级的产品。

    总结和推荐


    总体而言,LM613凭借其高性能和多功能性,在传感器驱动、信号处理和电源监控等方面展现出显著的优势。其卓越的性价比和广泛的适用性使其成为许多工业和商业应用的理想选择。强烈推荐使用LM613来实现高效、可靠的系统设计。

LM613IWMX参数

参数
典型供电电流 -
通道数量 2
响应时间 500ns~5μs
最大工作供电电压 36V
最小工作供电电压 -
输出类型 Open Collector
电流 - 输入偏置 35nA
每个通道的输出电流 -
Vos - 输入偏置电压 5mV@ 36V
比较器类型 -
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

LM613IWMX厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM613IWMX数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM613IWMX LM613IWMX数据手册

LM613IWMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3 ¥ 10.985
库存: 6000
起订量: 385 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.98
直接购买
加入购物车
