首页  >  产品百科  >  OPA541SM

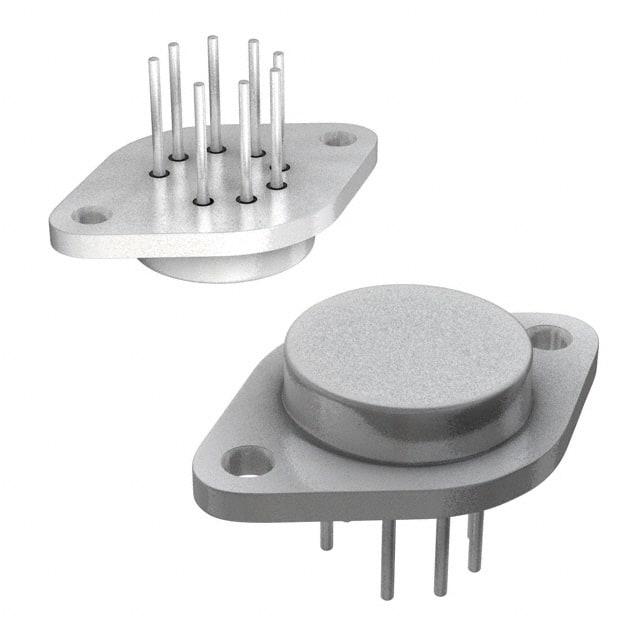

OPA541SM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 20mA 10V/μs 1.6MHz 关闭 10A 1 1 ±35V,70V 100μV 4pA Power TO-3-8 通孔安装 38.86mm(长度)*25.4mm(宽度)
供应商型号: CSJ-ST50079927
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA541SM

OPA541SM概述


    产品简介


    产品名称:OPA541 高功率单芯片运算放大器
    产品类型:高压高电流运算放大器
    主要功能:OPA541 是一款能够承受高达 ±40 V 电源电压的功率运算放大器,能够提供持续的输出电流高达 ±10 A 的峰值电流。它具备内部电流限制电路,可以通过外部电阻编程设置,保护放大器和负载免受故障条件的影响。
    应用领域:OPA541 主要应用于电机驱动、伺服放大器、音频放大器、同步激励以及可编程电源供应等领域。

    技术参数


    - 电源电压:±40 V
    - 输出电流:峰值可达 ±10 A,连续输出电流可达 ±5 A
    - 电流限制:可通过外部电阻编程设置
    - 输入偏置电流:4 至 50 pA
    - 增益带宽积:1.6 MHz
    - 温度范围:-40°C 到 125°C
    - 封装形式:TO-3 和低功耗塑料封装
    - 热阻抗:21.5°C/W(结到环境),0.1°C/W(结到底板)

    产品特点和优势


    OPA541 的主要特点是其能够处理高电压和大电流的能力,同时提供了便捷的电流限制功能。此外,它具有 FET 输入,使得输入偏置电流极低,有助于减少电路负载。其独特的设计允许在多种应用中提高系统的稳定性和可靠性。与其他同类产品相比,OPA541 在高电流驱动和高功率应用方面表现出显著的优势。

    应用案例和使用建议


    应用案例
    电机驱动:一个实际的应用案例是驱动一个 20 V 的电机,最大输出电压摆动约为 ±25 V。由于其内部电流限制功能,OPA541 能够安全地驱动电机,确保系统不会因过载而损坏。
    并联操作:OPA541 可以通过并联操作实现更高的输出电流,例如在需要 ±15 V 供电且最大输出电流为 ±15 A 的情况下,通过并联多个 OPA541 放大器可以实现这一目标。
    使用建议
    在设计电机驱动电路时,务必考虑散热问题,尤其是在短路条件下可能产生的大电流。应选择适当的热沉,确保晶体管的温度不超过规定范围。此外,在并联操作中,需要注意稳定性问题,合理配置外部电阻和电容,确保系统稳定运行。

    兼容性和支持


    OPA541 可以与不同的电源和其他电子元件兼容,只需确保电源电压不超过 ±40 V。此外,制造商提供了丰富的技术支持和文档资源,帮助用户更好地理解和使用该产品。用户可以通过官方社区和文档获取更多关于应用和设计的信息。

    常见问题与解决方案


    1. 问题:如何设置电流限制?
    - 解决方案:使用一个外部电阻连接到 RCL 引脚,根据公式计算电阻值即可。
    2. 问题:如何提高散热效果?
    - 解决方案:使用低热阻的散热器,并确保散热器与模块之间的良好接触,避免使用可能增加热阻的绝缘材料。
    3. 问题:如何应对电机驱动中的 EMF 问题?
    - 解决方案:在电机输出端并联快速恢复二极管,确保 EMF 不对放大器造成损害。

    总结和推荐


    综述:OPA541 是一款高性能的高功率运算放大器,适用于多种工业和应用领域。其独特的功能和高可靠性使其在市场上具有较强的竞争力。虽然其成本较高,但考虑到其强大的性能和可靠性,推荐在需要高电流和高功率的场合使用。
    推荐:对于需要高功率输出、高精度控制的工业应用,OPA541 是一个值得信赖的选择。

OPA541SM参数

参数
电流 - 输入偏置 4pA
每个通道的输出电流 10A
典型供电电流 20mA
输出类型 -
CMRR - 共模抑制比 -
典型压摆率 10V/μs
-3db带宽 -
最小工作供电电压 -
电路数 1
典型增益带宽 1.6MHz
通道数量 1
最大工作供电电压 ±35V,70V
放大器类型 Power
典型输入噪声电压密度 -
关闭 关闭
Vos - 输入偏置电压 100μV
长*宽*高 38.86mm(长度)*25.4mm(宽度)
通用封装 TO-3-8
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装

OPA541SM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA541SM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA541SM OPA541SM数据手册

OPA541SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
