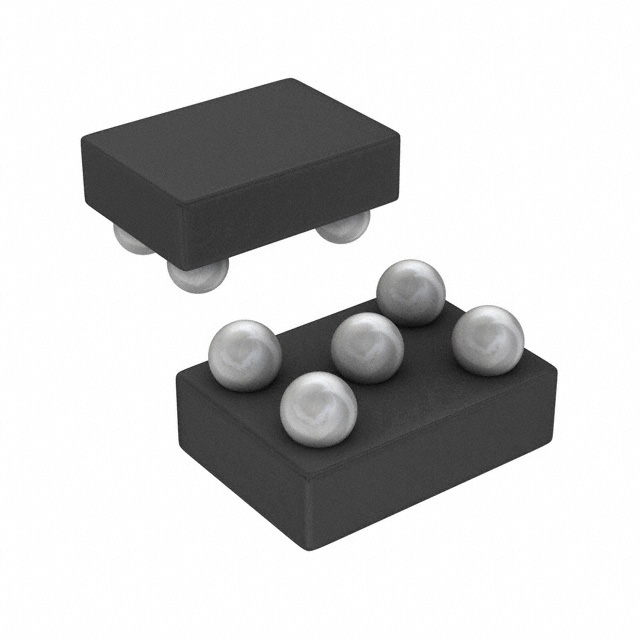

OPA330AIYFFR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 21μA 160mV/μs 55nV/rtHz@ 5.5V 350KHz 关闭 Rail to Rail 5mA 1 1 1.8V ±2.75V,5.5V 8μV 200pA Zero-Drift DSBGA-5 贴片安装,黏合安装 1.1mm*1.45mm*400μm
供应商型号: 14M-OPA330AIYFFR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA330AIYFFR

OPA330AIYFFR概述


    产品简介


    OPA330、OPA2330 和 OPA4330 运算放大器系列
    OPA330、OPA2330 和 OPA4330 是由德州仪器(Texas Instruments)推出的零漂移系列 CMOS 运算放大器。这些运算放大器具有极低的偏置电压和低功耗特性,适用于各种精密测量和电池供电的应用场景。本产品系列包括单通道、双通道和四通道版本,提供多种封装形式以满足不同设计需求。

    技术参数


    以下是这些运算放大器的主要技术规格:
    - 输入偏置电压: 最大值为 50 µV。
    - 零漂移: 最大值为 0.25 µV/°C。
    - 噪声: 1.1 µVPP(频率范围为 0.1 Hz 至 10 Hz)。
    - 静态电流: 最大值为 35 µA。
    - 电源电压范围: 1.8 V 至 5.5 V。
    - 输入输出范围: 铁轨到铁轨输入输出。
    - 电气特性:
    - 供电范围:±0.9 V 至 ±2.75 V
    - 信号输入范围:-0.3 V 至 +0.3 V
    - 输入偏置电流:±200 pA 至 ±70 pA
    - 输入偏置电压温度系数:0.02 µV/°C 至 0.25 µV/°C
    - 工作环境温度范围: -40°C 至 125°C。

    产品特点和优势


    OPA330、OPA2330 和 OPA4330 系列具有以下显著特点和优势:
    - 零漂移技术: 通过内嵌自校准技术实现超低偏置电压(最大 50 µV)和近乎零的温度漂移(最大 0.25 µV/°C),确保高精度和稳定性。
    - 低噪声: 优异的噪声抑制能力,使其非常适合于需要高精度测量的应用场合。
    - 低功耗: 静态电流低至 35 µA,特别适合电池供电的设备。
    - 宽供电范围: 支持 1.8 V 至 5.5 V 的电源电压,便于集成到各种系统中。
    - 微型封装: 提供微小封装如 DSBGA、SC70、VQFN 等,节省 PCB 空间,提高集成度。

    应用案例和使用建议


    这些运算放大器广泛应用于多个领域,例如:
    - 电池供电仪器: 如便携式医疗设备、手持测试工具等。
    - 温度测量: 由于其零漂移特性,适用于温度传感器的信号调理。
    - 传感器应用: 包括压力传感器、加速度计等。
    - 电子秤: 高精度测量需求。
    使用建议:
    - 电源设计: 确保电源稳定,特别是在电池供电设备中,使用滤波电容来减小电源噪声。
    - 布局设计: 注意布局的热管理,尤其是在紧凑型封装中使用时,需增加散热片或改进散热设计。

    兼容性和支持


    - 兼容性: 可以与其他通用电子元器件和电路板设计相兼容。
    - 技术支持: 德州仪器提供详细的技术文档和在线社区支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出噪声过大 | 检查电源滤波电容是否正确安装,减少外部干扰。 |
    | 零漂移性能不稳定 | 确保周围温度保持在推荐范围内,避免极端温差。 |

    总结和推荐


    综上所述,OPA330、OPA2330 和 OPA4330 运算放大器系列凭借其卓越的性能指标和广泛的应用范围,成为精密测量和电池供电设备的理想选择。特别是其零漂移技术和低功耗特性,使其在温度测量、传感器应用等方面表现出色。强烈推荐在需要高精度和低功耗特性的应用场景中使用这些产品。

OPA330AIYFFR参数

参数
典型供电电流 21μA
电路数 1
典型增益带宽 350KHz
关闭 关闭
Vos - 输入偏置电压 8μV
典型输入噪声电压密度 55nV/rtHz@ 5.5V
每个通道的输出电流 5mA
CMRR - 共模抑制比 -
通道数量 1
放大器类型 Zero-Drift
电流 - 输入偏置 200pA
最小工作供电电压 1.8V
-3db带宽 -
典型压摆率 160mV/μs
最大工作供电电压 ±2.75V,5.5V
输出类型 Rail to Rail
长*宽*高 1.1mm*1.45mm*400μm
通用封装 DSBGA-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA330AIYFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA330AIYFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA330AIYFFR OPA330AIYFFR数据手册

OPA330AIYFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
