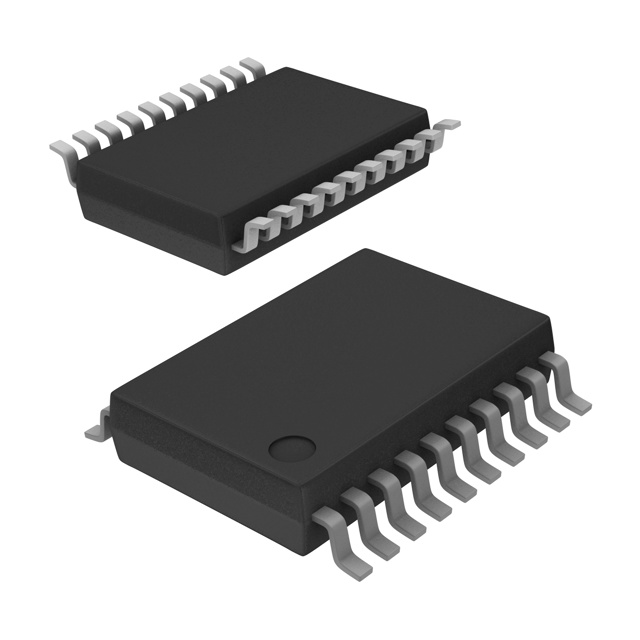

ADS1255IDBT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 24 位模数转换器, 双路, 串行 (SPI)接口, 差分、单端输入, 20引脚
供应商型号: ADS1255IDBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) ADS1255IDBT

ADS1255IDBT概述

    ADS1255/6:极低噪声24位模数转换器

    1. 产品简介


    ADS1255和ADS1256是极低噪声的24位模拟到数字(A/D)转换器,专为高性能测量应用设计。这两个器件提供了一个完整的高分辨率测量解决方案,适用于科学仪器、工业过程控制、医疗设备、测试和测量系统及称重秤等多种领域。ADS1255支持一个差分输入或两个单端输入,而ADS1256则支持四个差分输入或八个单端输入。

    2. 技术参数


    - 基本规格:
    - 分辨率:24位,无缺失代码
    - 噪声:高达23位无噪声分辨率
    - 非线性度:最大±0.0010% FSR
    - 数据输出速率:最高可达30kSPS
    - 接口和电源:
    - 5V容限SPI™兼容串行接口
    - 模拟电源电压:5V
    - 数字电源电压:1.8V至3.6V
    - 功耗:
    - 正常模式下的功耗:最低38mW(PGA = 1,缓存关闭)
    - 待机模式下的功耗:0.4mW
    - 工作温度范围:
    - 工作温度范围:-40°C至+105°C
    - 存储温度范围:-60°C至+150°C

    3. 产品特点和优势


    - 高精度:通过24位无缺失代码的设计确保信号不失真,且非线性度误差小于0.0010%。
    - 灵活的输入:多路复用器可处理差分或单端信号,并能检测外部传感器的完整性。
    - 超低噪声:PGA在各种增益设置下均具有低输入噪声(27nV)。
    - 低功耗:正常模式下功耗低至38mW,在待机模式下仅需0.4mW。
    - 高可靠性:支持自校准和系统校准,有效减少系统误差。

    4. 应用案例和使用建议


    - 工业过程控制:通过多路复用器可以连接多个传感器进行同时监测,利用自校准功能提升整体系统的准确性。
    - 医疗设备:在医疗应用中,例如心电图(ECG)设备,需要极高精度的信号采集。24位高分辨率和低噪声性能使其非常适合此类应用。
    - 使用建议:为了充分发挥ADS1255/6的性能,建议配置适当的滤波器来优化信号质量和降低外部噪声的影响。此外,确保正确的参考电压和电源管理也是关键。

    5. 兼容性和支持


    - 兼容性:该转换器支持SPI™兼容的串行接口,可方便地集成到多种控制系统中。
    - 厂商支持:德州仪器提供了全面的技术文档和支持服务,包括详细的用户指南、应用笔记和技术论坛,以帮助用户解决可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q:如何启动自校准?
    - A:通过发送适当的命令至器件,可触发自校准过程。具体操作请参考数据手册的相关章节。
    - Q:在不同温度下,性能如何变化?
    - A:通过内置的温度补偿机制,ADS1255/6可以在宽广的工作温度范围内保持稳定性能。建议在使用前进行全面的温度测试。

    7. 总结和推荐


    ADS1255/6是一款出色的模数转换器,具备高精度、低噪声、低功耗等特点,适用于各类高性能测量应用。其灵活的输入能力和强大的校准功能使其在市场上具有显著的竞争优势。强烈推荐用于对信号采集精度有严格要求的应用场景。

ADS1255IDBT参数

参数
位数 24
通道数 2
接口类型 SPI
分辨率 24bit
采样率 30Ksps
输入类型 Differential,Single-Ended
电压-电源,模拟 5V
架构 Sigma-Delta
信噪比 -
电压 - 电源,数字 1.8V~3.6V
7.5mm(Max)
5.6mm(Max)
2mm(Max)~50μm(Min)
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
