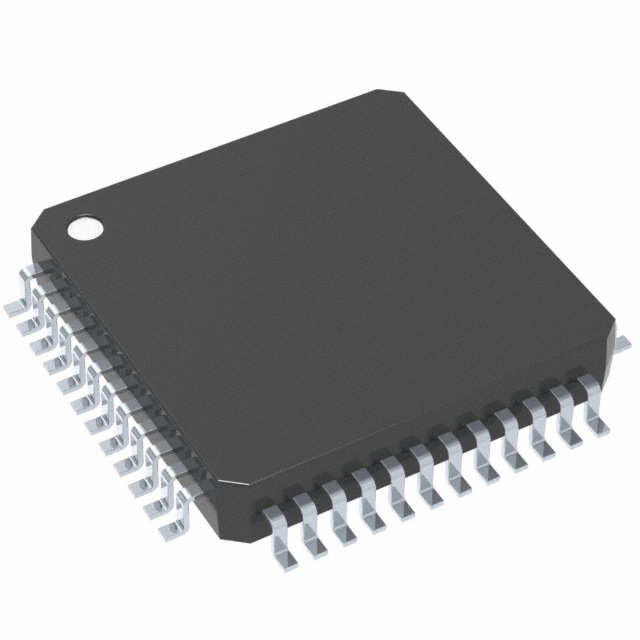

DAC7741YC/250

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 11.4V~15.75V,-4.75V~-15.75V 16bit 1 16 Parallel 5V R-2R QFP 贴片安装,黏合安装 7.2mm*7.2mm*1.4mm
供应商型号: DAC7741YC/250
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) DAC7741YC/250

DAC7741YC/250概述

    DAC7741 16-Bit Digital-to-Analog Converter 技术手册

    产品简介


    DAC7741是一款单通道、16位数字模拟转换器(DAC),具有内部参考电压和并行接口。适用于自动测试设备、工业过程控制、闭环伺服控制、电机控制及数据采集系统等应用领域。此DAC具备高精度和低功耗的特点,能够提供多种输出范围配置,适用于各种复杂的应用环境。

    技术参数


    - 分辨率:16位
    - 输出电压范围:±10V、±5V 或 +10V
    - 电源电压:VDD:+4.75V 到 +5.25V,VCC:+11.4V 到 +15.75V,VSS:±15.75V 到 ±4.75V
    - 参考电压:内部参考电压+10V
    - 输出电流:±5mA
    - 输入电压范围:VCC到VSS为–0.3V至+34V
    - 数字输入电压范围:–0.3V到VDD +0.3V
    - 工作温度范围:–40°C到+85°C
    - 最大功耗:150mW
    - 双缓冲数据输入
    - 单调性:16位单调性,–40°C到+85°C
    - 静态功耗:IDD最大值为100µA,ICC最大值为6mA
    - 动态性能:5µs内达到±0.003%FSR的满量程阶跃响应

    产品特点和优势


    DAC7741的主要优势在于其高性能和多功能性:
    - 低功耗:最大功耗仅150mW,适合电池供电设备。
    - 内置参考电压:提供稳定的+10V参考电压,无需外部参考电压源。
    - 灵活的输出配置:可以配置为±10V、±5V或+10V输出,适应不同的应用需求。
    - 快速建立时间:在5µs内达到±0.003%FSR的稳定输出,适合高速应用。
    - 双缓冲数据输入:允许异步更新和数据回读,确保数据完整性。
    - 小型封装:采用LQFP-48封装,适用于空间受限的设计。

    应用案例和使用建议


    - 过程控制:DAC7741可用于过程控制系统中的精密调节,如PID控制器中的DAC模块。
    - 自动测试设备(ATE):在ATE中,DAC7741可作为多路复用信号发生器,提供高精度的测试信号。
    - 闭环伺服控制:在伺服控制系统中,通过设置适当的反馈回路参数,实现精确的位置控制。
    使用建议:
    - 在设计电路时,确保电源电压稳定,避免电压波动对DAC性能的影响。
    - 使用内置参考电压时,应注意调整REFADJ以获得最佳精度。
    - 确保负载电容不超过200pF,以免影响输出稳定性。

    兼容性和支持


    DAC7741提供四种性能等级,适用于广泛的温度范围。此外,它支持双极性或单极性操作,使其在不同应用中表现出色。TI公司提供详尽的技术文档和支持服务,帮助客户顺利集成到各种项目中。

    常见问题与解决方案


    - 问题:DAC输出出现噪声。
    解决方法:检查电源滤波是否足够,必要时增加旁路电容。
    - 问题:DAC无法正确校准。
    解决方法:确认所有连接正确无误,重置DAC并重新校准。
    - 问题:DAC输出不稳定。
    解决方法:检查负载电容是否超出推荐范围,减少外部干扰。

    总结和推荐


    DAC7741凭借其卓越的性能、低功耗和灵活的配置,成为工业控制、测试设备和数据采集系统中的理想选择。其高度可靠性及广泛的应用范围使其在市场上具有很强的竞争力。因此,强烈推荐将DAC7741用于需要高精度和稳定性的应用场合。

DAC7741YC/250参数

参数
输入类型 -
通道数 1
接口类型 Parallel
信噪比 -
电压 - 电源,数字 5V
位数 16
分辨率 16bit
电压-电源,模拟 11.4V~15.75V,-4.75V~-15.75V
采样率 -
架构 R-2R
长*宽*高 7.2mm*7.2mm*1.4mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
