首页  >  产品百科  >  DAC3484IRKDT

DAC3484IRKDT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.14V~3.46V 1.25GS/s 16bit 4 16 LVDS,Parallel 1.14V~1.32V Current Source QFN 贴片安装,黏合安装
供应商型号: DAC3484IRKDT
供应商: 国内现货
标准整包数: 1000

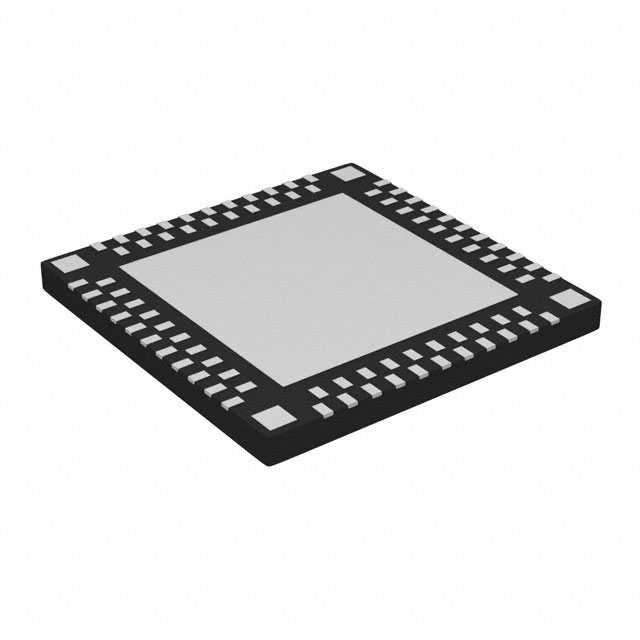

TEXAS INSTRUMENTS 模数转换器(ADC) DAC3484IRKDT

DAC3484IRKDT概述

    DAC3484 Quad-Channel 16-Bit 1.25 GSPS 数模转换器

    1. 产品简介


    DAC3484 是德州仪器(TI)生产的一款非常低功耗、高性能的四通道16位数字到模拟转换器(DAC),最高采样速率可达1.25 GSPS。这款器件具有高度集成的功能,适用于复杂的数据传输架构设计,如蜂窝基站、多样化传输和宽带通信等领域。其小尺寸和低功耗特性使得它特别适合多通道传输系统的需求。

    2. 技术参数


    - 采样率:最高可达1.25 GSPS
    - 供电电压:AVDD (3.3 V), DIGVDD (1.2 V), DACVDD (1.2 V), IOVDD (3.3 V)
    - 功耗:1.27 W (满载时)
    - 工作温度范围:-40°C 至 +85°C
    - 输入数据接口:16位LVDS双数据率(DDR)接口
    - 输出电流范围:10 mA 至 30 mA
    - 时钟要求:外部LVPECL时钟输入,高精度低抖动PLL支持多种时钟倍频
    - 数据接口格式:双数据率(DDR)
    - 内部存储器:16样本FIFO
    - 同步能力:支持多设备同步

    3. 产品特点和优势


    - 非常低功耗:仅1.27 W,适合需要低功耗的应用场景
    - 高动态范围:支持高达1.25 GSPS的高速采样率
    - 灵活的滤波选项:支持2x至16x插值滤波,简化信号重建
    - 精细混合器控制:两个独立的精细混频器提供32位NCOs,允许灵活的载波放置
    - 全面的数据校正功能:数字逆正弦滤波器和IQ补偿支持精确的信号调整
    - 高集成度:单芯片实现复杂的DAC功能,减少外部组件需求

    4. 应用案例和使用建议


    - 应用案例:用于蜂窝基站的多通道传输、多样化传输及宽带通信系统中。
    - 使用建议:
    - 在高频率信号处理应用中,确保时钟源质量以获得最佳性能。
    - 通过配置适当的插值滤波器来满足不同应用场景的需求。
    - 针对高负载情况,考虑电源管理和散热措施,以确保稳定运行。

    5. 兼容性和支持


    - 兼容性:DAC3484 采用标准的LVDS接口,便于与现有的通信系统集成。此外,器件提供了灵活的参考电压选择,增强了其与不同应用系统的兼容性。
    - 支持:德州仪器提供详尽的技术文档和应用指南,以及专业的技术支持,帮助客户顺利部署并解决问题。

    6. 常见问题与解决方案


    - 问题1:功耗过高。
    - 解决方案:检查电源电压是否在推荐范围内,确认配置参数没有误设,必要时升级到更高级的电源管理模块。

    - 问题2:信号完整性不佳。
    - 解决方案:优化PCB布局,确保数据线和时钟线的阻抗匹配,同时注意信号屏蔽和接地设计。
    - 问题3:系统不稳定。
    - 解决方案:验证所有连接正确无误,特别是时钟和数据信号路径;如果问题依旧,联系TI的技术支持寻求进一步帮助。

    7. 总结和推荐


    综上所述,DAC3484凭借其出色的性能、丰富的功能及易用性,成为了适合多种应用场合的理想选择。无论是针对多样化的通信设备还是需要高密度传输的多通道系统,它都展现出了显著的优势。强烈推荐在高端通信系统的设计中采用DAC3484。

DAC3484IRKDT参数

参数
通道数 4
电压-电源,模拟 3.14V~3.46V
位数 16
分辨率 16bit
架构 Current Source
采样率 1.25GS/s
信噪比 -
输入类型 -
接口类型 LVDS,Parallel
电压 - 电源,数字 1.14V~1.32V
9.15mm(Max)
9.15mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DAC3484IRKDT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC3484IRKDT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC3484IRKDT DAC3484IRKDT数据手册

DAC3484IRKDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 625.341
2000+ ¥ 609.4425
3000+ ¥ 593.544
库存: 13000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 625341
直接购买
加入购物车
