VSP5000PM

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 模拟前端, 12 位, 表面贴装安装, 用于复印机、传真机、扫描器
供应商型号: CY-VSP5000PM
供应商: Avnet
标准整包数: 1

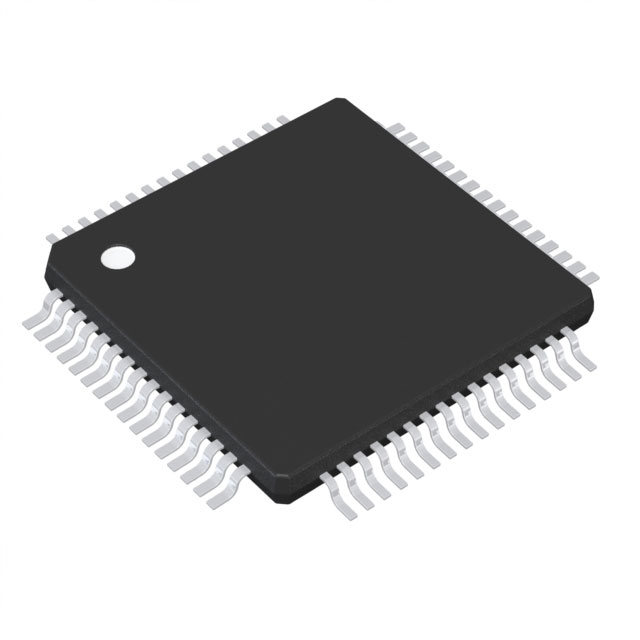

TEXAS INSTRUMENTS 模拟前端(AFE) VSP5000PM

VSP5000PM概述


    产品简介


    VSP5000 是一款专为电荷耦合器件(CCD)线传感器应用设计的应用专用标准产品(ASSP)。这类器件广泛应用于办公自动化设备中,如复印机、扫描仪和传真机。VSP5000 设备提供双通道信号处理,能够进行模拟前端处理和模数转换(A/D),具备高分辨率、低功耗和高速处理能力。

    技术参数


    - 通道数量:双通道
    - 采样率:最低30 MHz
    - 分辨率:12位
    - 积分非线性误差 (INL):±2 LSB
    - 微分非线性误差 (DNL):±0.5 LSB
    - 无缺失代码
    - 信噪比 (SNR):78 dB(在0 dB增益时)
    - 工作电压:3 V至3.6 V
    - 功耗:典型值为290 mW(在3.3 V时)
    - 待机电流:典型值为20 mW
    - 封装类型:64引脚LQFP
    - 工作温度范围:-25°C 至 85°C

    产品特点和优势


    VSP5000 的主要特点是其强大的双通道 CCD 信号处理能力,集成的采样保持电路、14位模数转换器(ADC)、数字可编程增益放大器(DPGA)和光学黑校正环路。此外,它还具有高分辨率、低功耗和高性能的 A/D 转换能力,使其成为办公自动化设备的理想选择。

    应用案例和使用建议


    VSP5000 主要应用于复印机、扫描仪和传真机等办公自动化设备。以下是具体使用建议:
    - 复印机:确保信号处理链路匹配所使用的 CCD 类型,优化 A/D 转换设置以获得最佳图像质量。
    - 扫描仪:通过调整数字可编程增益放大器(DPGA),以适应不同类型的扫描需求,提高图像清晰度。
    - 传真机:使用光学黑校正环路来减少噪声干扰,提高传真文档的可读性。

    兼容性和支持


    VSP5000 需要一个单一的 3.3 V 电源,并且已经与多种办公自动化设备兼容。厂商提供了详细的技术支持和维护服务,确保用户能够顺利使用和维护该设备。

    常见问题与解决方案


    - 问题1:如何确定合适的采样率?
    - 解决方案:参考手册中的性能指标,根据实际应用需求选择适当的采样率。通常情况下,30 MHz 已能满足大多数办公自动化设备的需求。

    - 问题2:如何降低功耗?
    - 解决方案:合理配置数字可编程增益放大器(DPGA)和光学黑校正环路,以降低整体功耗。同时,在不使用时启用待机模式也是一个有效方法。

    总结和推荐


    综上所述,VSP5000 是一款非常适合用于办公自动化设备的高性能 CCD 信号前端处理器。它的高分辨率、低功耗和多功能特性使其在市场上具有很强的竞争力。因此,对于需要高性能信号处理的办公自动化设备制造商来说,VSP5000 是一个非常值得推荐的选择。

VSP5000PM参数

参数
采样率 30Msps(Max)
位数 10
通道数 2
电压-电源,模拟 3V~3.6V
电压 - 电源,数字 3V~3.6V
分辨率 12bit
额定功率 290mW
长*宽*高 10mm*10mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

VSP5000PM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

VSP5000PM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS VSP5000PM VSP5000PM数据手册

VSP5000PM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.154 ¥ 155.1634
25+ $ 18.3625 ¥ 152.4882
50+ $ 17.571 ¥ 149.813
100+ $ 17.2545 ¥ 148.4754
300+ $ 17.0962 ¥ 147.1377
500+ $ 16.9379 ¥ 145.8001
1000+ $ 16.463 ¥ 139.112
5000+ $ 16.463 ¥ 139.112
库存: 13090
起订量: 7 增量: 1
