首页  >  产品百科  >  DAC43508RTER

DAC43508RTER

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~5.5V 8bit 10 SPI,Serial 1.8V~5.5V String DAC WQFN-16 贴片安装,黏合安装
供应商型号: DAC43508RTER
供应商: 国内现货
标准整包数: 1000

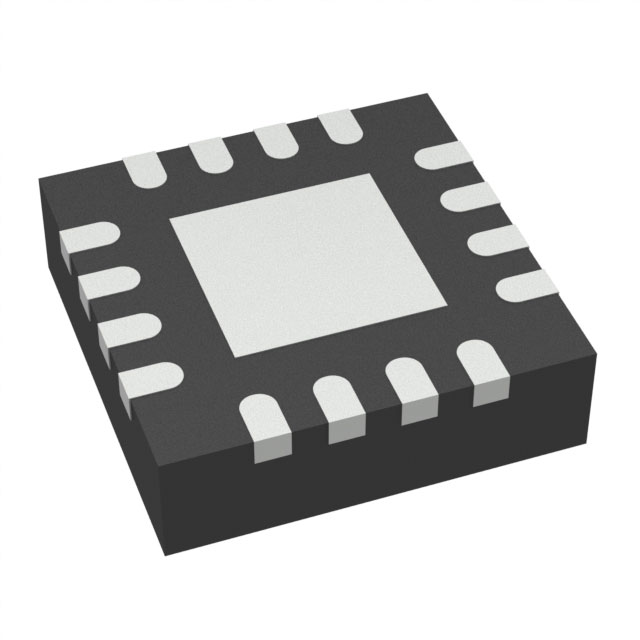

TEXAS INSTRUMENTS 模数转换器(ADC) DAC43508RTER

DAC43508RTER概述

    DACx3508 Octal, 8-Bit, 10-Bit, and 12-Bit SPI Buffered Voltage Output DACs

    1. 产品简介


    DACx3508系列数字模拟转换器是一款高性能的八通道电压输出数模转换器(DAC),具备多种分辨率选项(8位、10位和12位)。这些DAC适用于多种高密度低功耗应用,特别是在电池供电系统中表现出色。DACx3508在紧凑的3×3毫米WQFN封装内集成了宽工作温度范围和低功耗特性,使其成为多领域的理想选择。

    2. 技术参数


    - 分辨率:DAC43508 (8位), DAC53508 (10位), DAC63508 (12位)
    - 电源电压范围:1.8V 至 5.5V
    - 温度范围:-40°C 至 +125°C
    - SPI接口:3线串行外设接口(SPI)
    - 电源电流:每通道0.1mA(在1.8V时)
    - 输入电压电平:
    - 1.8V ≤ VDD ≤ 2.7V 时 VIH = (VDD - 0.3V)
    - 2.7V < VDD ≤ 5.5V 时 VIH = 2.4V
    - 模拟输出:每个通道提供独立的电压输出(VOUTA至VOUTH)

    3. 产品特点和优势


    - 精准度:±1LSB DNL保证了出色的线性和精度。
    - 低功耗:每通道仅需0.1mA,非常适合电池供电系统。
    - 宽工作范围:支持从1.8V到5.5V的电源电压,以及从-40°C到+125°C的工作温度。
    - 灵活的电源管理:可通过LDAC针脚实现同步更新输出,增强控制能力。
    - 小巧封装:采用3mm x 3mm WQFN封装,适合空间受限的应用场景。

    4. 应用案例和使用建议


    典型应用:
    - 多功能打印机
    - 电视显示屏
    - OLED电视
    - 虚拟现实头显
    - 现金计数机
    - 自动柜员机(ATM)
    使用建议:
    - 在设计中,为提高信号完整性,尽量减少电源线和接地线上的噪声。
    - 在高频率操作下,可以使用外部参考来提高精度。
    - 确保电源电压稳定,避免电源波动导致的精度损失。

    5. 兼容性和支持


    兼容性:
    - DACx3508支持标准SPI接口,可与各种微控制器和处理器轻松连接。
    厂商支持:
    - Texas Instruments提供全面的技术文档和支持资源,包括详细的规格表、应用指南和开发工具。

    6. 常见问题与解决方案


    问题1:DAC输出出现不稳定的情况。
    - 解决方案:确保电源电压稳定,使用滤波电路减少电源噪声。如果仍然存在问题,检查电路接线和参考电压源是否正确配置。
    问题2:DAC在特定温度下表现不佳。
    - 解决方案:参考温度相关数据表,确认器件在目标温度范围内的工作特性。必要时,采取温度补偿措施。

    7. 总结和推荐


    综合评估:
    - DACx3508系列凭借其高精度、低功耗和宽工作范围,在多领域的应用中表现出色。
    - 其紧凑的封装和卓越的温度特性使其成为许多需要高密度、低功耗电路的理想选择。
    推荐使用:
    - DACx3508系列是高精度数模转换器的理想选择,特别适用于需要在极端环境下工作的系统。强烈推荐用于多功能打印机、显示设备和便携式设备中。
    通过深入了解DACx3508的特性和性能,用户可以在多种应用中获得最佳效果,从而满足不同场景下的需求。

DAC43508RTER参数

参数
分辨率 8bit
位数 10
采样率 -
通道数 -
信噪比 -
电压 - 电源,数字 1.8V~5.5V
电压-电源,模拟 1.8V~5.5V
架构 String DAC
输入类型 -
接口类型 SPI,Serial
通用封装 WQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DAC43508RTER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC43508RTER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC43508RTER DAC43508RTER数据手册

DAC43508RTER封装设计

查看详情并下载
Symbol
Footprint
3D Model
