首页  >  产品百科  >  ADS7870EA/1K

ADS7870EA/1K

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: DSP,SPI 单相供电 2.7V~5.5V 2.7V~5.25V 52Ksps 12bit 8 SSOP-28 贴片安装,黏合安装 10.2mm*5.3mm*1.95mm
供应商型号: ADS7870EA/1K
供应商: 国内现货
标准整包数: 1000

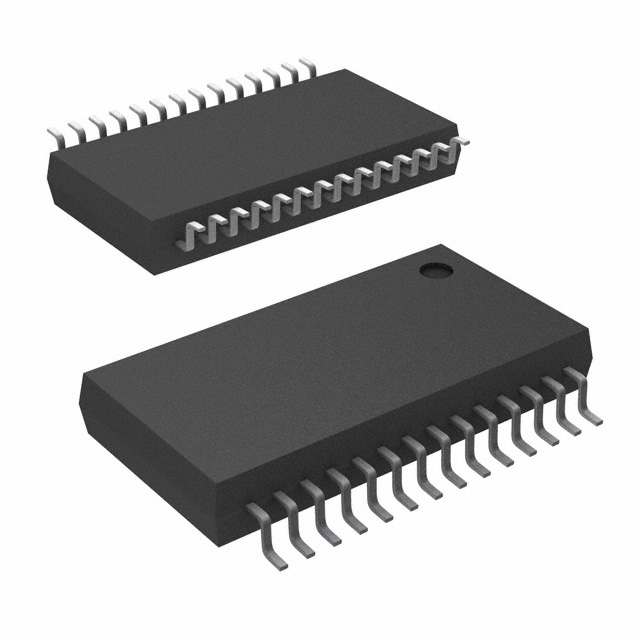

TEXAS INSTRUMENTS ADC/DAC-专用型 ADS7870EA/1K

ADS7870EA/1K概述

    ADS7870 数据采集系统技术手册

    1. 产品简介


    ADS7870 是德州仪器(Texas Instruments)生产的一款高性能数据采集系统,集成了多路复用器(MUX)、可编程增益放大器(PGA)和模拟到数字转换器(ADC),适用于多种低功耗应用场合。这款器件具有多种功能,能够实现高精度的数据转换和处理。

    2. 技术参数


    - 增益范围:1, 2, 4, 5, 8, 10, 16, 20 V/V
    - 输入配置:最多支持4通道差分输入或8通道单端输入,组合输入方式灵活
    - 参考电压:内置1.15V、2.048V或2.5V参考电压,也可使用外部参考电压
    - 接口:支持SPI、DSP兼容串行接口,时钟频率最高可达20MHz
    - 采样率:52 kSamples/s
    - 电源电压:2.7V至5.5V单电源供电
    - 封装:SSOP-28封装
    - 温度范围:工作温度范围为-40°C至+85°C

    3. 产品特点和优势


    - 高精度:内部电压参考经过高初始精度和温度稳定性校准,典型漂移为10 ppm/°C
    - 灵活性:提供多种增益选择,可自动零点校正,适合多种低电平信号输入
    - 集成度高:集成了多路复用器、PGA、ADC和参考电压等功能,减少了外部电路的设计复杂性
    - 易用性:支持SPI、QSPI、Microwire等多种协议,易于集成到现有系统中
    - 低功耗:在不同采样率下具有较低的功耗,适用于电池供电系统

    4. 应用案例和使用建议


    - 便携式电池供电系统:在需要低功耗、高性能数据采集的应用中表现出色,例如便携式医疗设备或环境监测系统
    - 低功耗控制和仪器仪表系统:由于其高输入阻抗和低噪声特性,适用于工业控制系统的传感器数据采集
    - 智能传感器应用:支持多种输入方式,能够灵活适应不同类型的传感器信号处理需求
    使用建议:
    - 确保电源电压稳定在2.7V至5.5V范围内,避免电压波动导致信号失真
    - 通过外部参考电压提高系统整体精度和稳定性,特别是在多个ADS7870器件共享同一参考电压的情况下
    - 合理设置PGA增益,确保输入信号在有效范围内获得最佳转换效果

    5. 兼容性和支持


    - 兼容性:与ADS7871引脚兼容,便于替换和升级现有设计
    - 支持和维护:德州仪器提供详尽的技术文档和应用指南,以及技术支持服务

    6. 常见问题与解决方案


    - 问题一:如何配置PGA增益?
    解决方法:通过写入对应的命令字节到内部寄存器来配置PGA增益,具体参见技术手册的寄存器配置部分
    - 问题二:如何提高系统的信噪比?
    解决方法:使用外部参考电压并合理配置PGA增益,同时注意电源电压的稳定性和滤波
    - 问题三:如何实现数据的读取和传输?
    解决方法:通过SPI或DSP兼容接口进行数据的读取和传输,根据手册中提供的协议标准正确配置通信时序

    7. 总结和推荐


    总体来看,ADS7870 是一款功能强大且易于使用的数据采集系统,尤其适用于需要高精度和低功耗的应用场合。其多样化的输入配置和灵活的增益选择使得它能够满足不同场景下的需求。综合其出色的性能、高性价比和广泛的应用领域,我们强烈推荐使用ADS7870。然而,在使用过程中仍需注意电源电压的稳定性和参考电压的选择,以充分发挥其性能。

ADS7870EA/1K参数

参数
位数 -
供电类型 单相供电
通道数 8
电压-电源,模拟 2.7V~5.25V
电压 - 电源,数字 2.7V~5.5V
分辨率 12bit
采样率 52Ksps
接口类型 DSP,SPI
长*宽*高 10.2mm*5.3mm*1.95mm
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADS7870EA/1K厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS7870EA/1K数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS ADS7870EA/1K ADS7870EA/1K数据手册

ADS7870EA/1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 53.8906
2000+ ¥ 52.5205
3000+ ¥ 51.1504
库存: 37000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 53890.6
直接购买
加入购物车
