ADS8674IDBTR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4.75V~5.25V 75dB 500Ksps 14bit Serial(SPI) Voltage 1.65V~5.25V SAR TSSOP-38 贴片安装,黏合安装
供应商型号: ADS8674IDBTR
供应商: 国内现货
标准整包数: 10

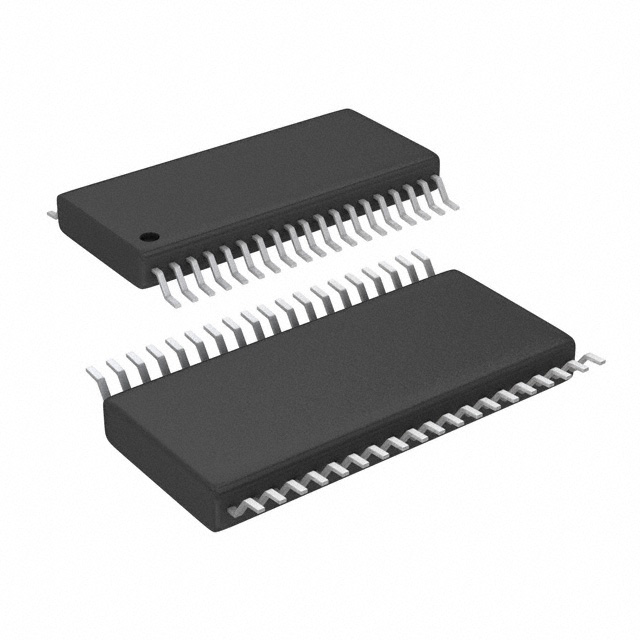

TEXAS INSTRUMENTS 模数转换器(ADC) ADS8674IDBTR

ADS8674IDBTR概述

    ADS8674 & ADS8678 14-Bit, 500-kSPS, 4- and 8-Channel, Single-Supply, SAR ADCs 技术手册解析

    1. 产品简介


    产品类型:
    ADS8674 和 ADS8678 是由德州仪器(Texas Instruments)生产的14位模数转换器(ADC),分别具有4个和8个模拟输入通道。这些设备专为数据采集系统设计,特别适合用于工业控制和自动化等领域。
    主要功能:
    - 支持四种不同的真双向输入范围:±10.24 V、±5.12 V、±2.56 V、±1.28 V 和 ±0.64 V。
    - 内置过压保护,能够承受高达±20 V 的输入电压。
    - 具有通道独立可编程的增益调节功能。
    - 集成4.096 V 低漂移参考电压源。
    - 单电源供电,支持单端输入。
    应用领域:
    - 工业过程控制与自动化。
    - 电力自动化。
    - 保护继电器。
    - 可编程逻辑控制器(PLC)的模拟输入模块。

    2. 技术参数


    电气特性:
    - 输入电压范围:±10.24 V、±5.12 V、±2.56 V、±1.28 V、±0.64 V。
    - 输出电压范围:±2.5 × VREF 至 ±0.15625 × VREF。
    - 过压保护:高达 ±20 V。
    - 工作温度范围:-40°C 至 125°C。
    - 数字接口:SPI兼容,支持菊链模式。
    - 数模转换精度:14位。
    - 转换速率:500 kSPS。
    功耗:
    - 低功耗:65 mW。


    3. 产品特点和优势


    - 高性能:提供85 dB 的信噪比(SNR)和-100 dB 的总谐波失真(THD)。
    - 高可靠性:具备出色的精度,失调误差和增益误差控制在非常小的范围内。
    - 灵活配置:每个输入通道均可独立编程,适用于各种工业应用。
    - 简单易用:SPI接口易于集成,且支持菊链模式,简化多设备系统的设计。

    4. 应用案例和使用建议


    应用案例:
    - 用于电力自动化系统的模拟输入模块。
    - 作为保护继电器的数据采集前端。
    使用建议:
    - 在使用过程中确保适当的散热管理,以维持设备的最佳性能。
    - 针对不同应用场景,合理选择合适的输入范围以获得最佳的转换效果。
    - 注意外部电源的质量,保证稳定的输入电压以避免信号失真。

    5. 兼容性和支持


    - 兼容性:支持广泛的主机控制器,数字供电电压范围为1.65 V 到 5.25 V。
    - 支持与维护:官方提供了详细的文档、工具及软件支持,有助于用户进行系统集成和故障排除。

    6. 常见问题与解决方案


    - 问题1: 设备启动时出现错误。
    - 解决方案: 确认所有连接正确无误,并检查是否有足够的电源供应。
    - 问题2: 读取数据不准确。
    - 解决方案: 检查参考电压设置是否正确,并确认采样频率和数据传输速率匹配。
    - 问题3: 设备发热严重。
    - 解决方案: 确保良好的散热条件,必要时使用外部散热装置。

    7. 总结和推荐


    总结:
    ADS8674 和 ADS8678 是针对工业应用而设计的高性能数据采集系统。它们凭借其出色的性能指标、灵活性和易于集成的特点,在多种工业环境中表现出色。
    推荐:
    强烈推荐在需要高精度和可靠性的工业控制系统中使用这些设备。这些产品不仅性能优异,而且易于集成到现有系统中,是众多工业应用的理想选择。

ADS8674IDBTR参数

参数
采样率 500Ksps
输入类型 Voltage
分辨率 14bit
电压-电源,模拟 4.75V~5.25V
接口类型 Serial(SPI)
位数 -
电压 - 电源,数字 1.65V~5.25V
信噪比 75dB
通道数 -
架构 SAR
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADS8674IDBTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS8674IDBTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS8674IDBTR ADS8674IDBTR数据手册

ADS8674IDBTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
