DAC38RF85IAAVR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.71V~1.89V 9GS/s 14bit 1 14 JESD204B 950mV~1.05V Current Source BGA 贴片安装,黏合安装
供应商型号: DAC38RF85IAAVR
供应商: 国内现货
标准整包数: 1000

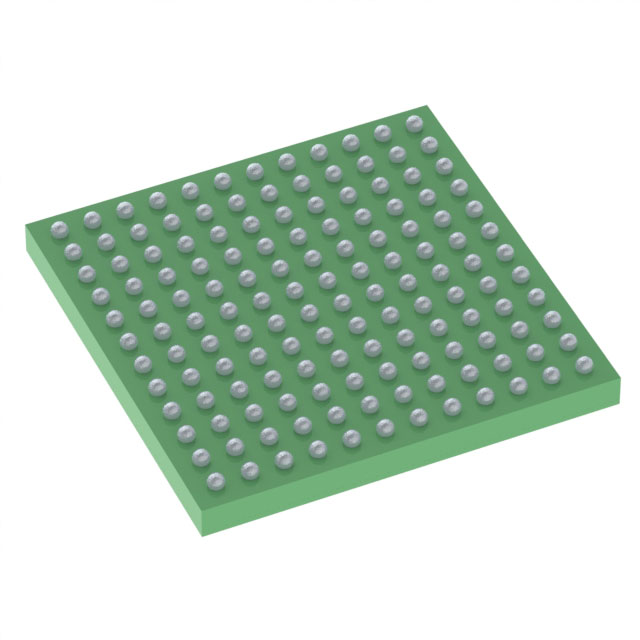

TEXAS INSTRUMENTS 模数转换器(ADC) DAC38RF85IAAVR

DAC38RF85IAAVR概述


    产品简介


    DAC38RFxx 数字模拟转换器 (DAC) 是一款高性能的双通道或单通道数字到模拟转换器系列。这些器件能够以高达 9 GSPS 的采样率工作,主要用于无线通信、测试设备、雷达和卫星通信等领域。DAC38RFxx 系列器件提供 14 位分辨率,可生成 0 到 4.5 GHz 频段内的宽带信号。该系列具有低功耗的 JESD204B 接口,可实现高速数据传输和多芯片同步功能。

    技术参数


    - 基本规格:
    - 分辨率:14 位
    - 最大采样率:9 GSPS
    - 工作频率范围:0 至 4.5 GHz
    - 输出功率(带内频谱性能):
    - 2.1 GHz 时的全尺度输出功率:
    - DAC38RF80/90/84:0 dBm
    - DAC38RF83/93/85:3 dBm(带有 2:1 平衡变换器)
    - 输出频率为 2.14 GHz 和 3.7 GHz 时的 ACLR(邻道泄漏比):
    - WCDMA ACLR:75 dBc
    - WCDMA alt-ACLR:77 dBc
    - 20 MHz LTE ACLR:63 dBc
    - 线性度指标:
    - INL(积分非线性):±4 LSB
    - DNL(差分非线性):±3 LSB
    - 非归零噪声基底(NSD):–157 dBc/Hz
    - 三阶互调失真(IMD3):70 dBc(–6 dBFS, 10 MHz 音频间隔)
    - 电源:
    - 输入电压:–1.8 V, 1 V, 1.8 V
    - 功耗:1.4 至 2.2 W/通道
    - 接口:
    - 支持 JESD204B 接口,最大每车道速率 12.5 Gbps
    - 可选的低抖动 PLL/VCO 简化了时钟生成过程
    - 物理封装:
    - 封装尺寸:10 mm x 10 mm,0.8 mm 键距,144 球 BGA 封装

    产品特点和优势


    DAC38RFxx 系列数字模拟转换器以其高动态范围和高频宽的特点,适用于多种应用,包括无线基站和雷达系统。其关键优势包括:
    - 高分辨率(14 位)和高采样率(9 GSPS),确保了卓越的信号质量。
    - 支持多芯片同步,增强了系统的灵活性和扩展性。
    - 低功耗设计和集成 PLL/VCO,降低了系统复杂度和成本。
    - 多种插值选项(6x, 8x, 10x, 12x, 16x, 18x, 20x 或 24x)和四个独立的 NCO(数控振荡器),便于多频段操作。

    应用案例和使用建议


    应用案例:
    - 无线基站:该系列 DAC 能够处理 3G/4G 信号,广泛应用于无线通信系统。
    - 雷达系统:通过生成宽带信号,适用于军事软件定义无线电及卫星通信。
    使用建议:
    - 在高频率应用中,需考虑系统的散热设计,以避免因过热导致性能下降。
    - 使用合适的变压器或平衡变换器,优化信号质量和减少损耗。
    - 配合专用电源管理 IC,确保稳定供电和降低功耗。

    兼容性和支持


    兼容性:
    - DAC38RFxx 系列支持 JESD204B 接口,符合业界标准,易于与其他兼容设备集成。
    - 厂商提供了丰富的文档和支持资源,包括详细的设计指南和技术支持服务。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:启动过程中出现初始化失败。
    - 解决办法:检查电源序列,确保所有电源按正确的顺序和时间延迟上电。
    2. 问题:输出信号失真严重。
    - 解决办法:调整输入信号频率,检查外部滤波器和匹配网络。
    3. 问题:系统不稳定,频繁复位。
    - 解决办法:检查系统时钟稳定性,确认参考时钟源质量。

    总结和推荐


    总结:
    DAC38RFxx 系列 DAC 具有高性能、高可靠性及易用性的特点,适用于广泛的无线通信和雷达应用。凭借其卓越的信号质量和强大的多频段处理能力,该系列器件在市场上具备显著的竞争优势。
    推荐:
    强烈推荐 DAC38RFxx 系列 DAC 用于需要高精度和高可靠性的应用。无论是新项目的开发还是现有系统的升级,DAC38RFxx 都是理想的选择。建议在设计和部署过程中充分考虑厂商提供的技术支持和资源,以确保最佳的系统性能和长期稳定性。

DAC38RF85IAAVR参数

参数
信噪比 -
电压-电源,模拟 1.71V~1.89V
通道数 1
接口类型 JESD204B
位数 14
输入类型 -
分辨率 14bit
采样率 9GS/s
电压 - 电源,数字 950mV~1.05V
架构 Current Source
10.15mm(Max)
10.15mm(Max)
1.54mm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DAC38RF85IAAVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC38RF85IAAVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC38RF85IAAVR DAC38RF85IAAVR数据手册

DAC38RF85IAAVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 999.3538
2000+ ¥ 973.9465
3000+ ¥ 948.5392
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 999353.8
