ADS5520IPAP

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~3.6V 70.2dB 125Msps 12bit 1 12 Parallel Differential 3V~3.6V Pipelined QFP 贴片安装 10mm*10mm*1mm
供应商型号: ADS5520IPAP
供应商: 国内现货
标准整包数: 1000

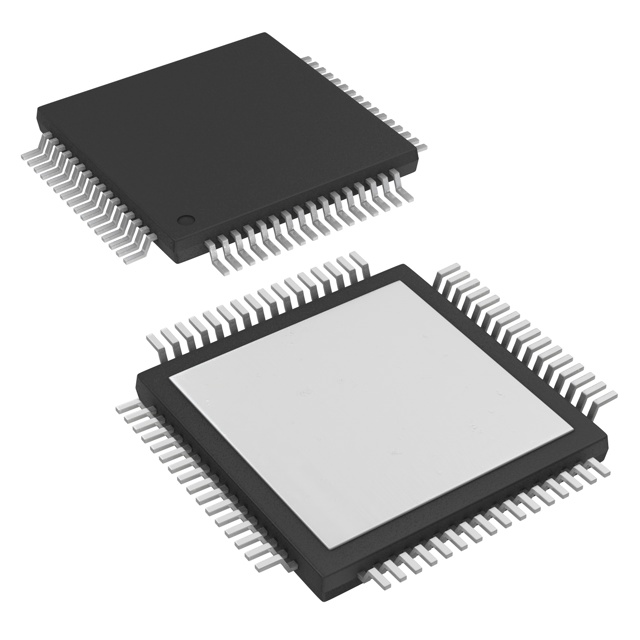

TEXAS INSTRUMENTS 模数转换器(ADC) ADS5520IPAP

ADS5520IPAP概述


    产品简介


    产品名称:ADS5520
    产品类型:
    - 12位分辨率的模数转换器(ADC)
    主要功能:
    - 高速采样:高达125 MSPS的采样率
    - 高动态范围:信噪比(SNR)可达69.7 dBFS,无杂散动态范围(SFDR)可达82 dBc
    - 内置参考电压源,简化系统设计
    - 支持单电源供电(3.3V)
    - 具有并行CMOS兼容输出接口
    应用领域:
    - 无线通信
    - 通信接收器
    - 基站基础设施
    - 测试和测量仪器
    - 视频和成像设备
    - 医疗设备
    - 雷达设备
    - 红外通信

    技术参数


    核心参数:
    - 分辨率:12位
    - 采样率:125 MSPS
    - 工作电压:AVDD:3V至3.6V,DRVDD:3V至3.6V
    - 输入范围:差分输入电压2.3 VPP
    - 输入共模电压:1.45V至1.65V
    - 模拟带宽:750 MHz(源阻抗为50Ω)
    时序参数:
    - 时钟周期(SCLK):最小50ns
    - SCLK占空比:25%至75%
    - 数据设置时间(tSU):最小8ns
    - 数据保持时间(tH):最小6ns
    功耗参数:
    - 功耗:578 mW(3.3V单电源供电)
    - 模拟电流消耗:175mA至190mA
    - 数字缓冲器供电电流:61mA至70mA

    产品特点和优势


    独特功能:
    - 高分辨率和高速度:12位分辨率,最高可达125 MSPS的采样率
    - 优秀的动态性能:在高频下依然保持高信噪比和低失真
    - 内置参考电压源:降低系统复杂度和成本
    - 高集成度:适合小空间内的高速、高性能应用
    - 灵活的数字输出接口:兼容并行CMOS输出,易于与现有逻辑电路接口
    市场竞争力:
    - ADS5520特别适用于需要高性能和高速度的通信系统,如无线通信和雷达系统。相比同类产品,它具有更高的信噪比和更低的功耗,使其在市场上具备较强的竞争力。

    应用案例和使用建议


    应用案例:
    - 通信接收器:在高速信号处理中表现优异,可用于各种无线通信系统中。
    - 医疗设备:其高精度和低噪声特性使其适合用于医学成像设备。
    - 测试和测量仪器:其高动态性能使其成为精确测量仪器的理想选择。
    使用建议:
    - 环境温度控制:由于温度会影响其性能,应确保其工作在工业温度范围内(-40°C到85°C)。
    - 信号保护:对于输入信号超过3.6V的情况,应增加电阻来保护输入端口。
    - 参考电压调整:根据实际应用需求调整内部参考电压,以提高系统的稳定性和精度。

    兼容性和支持


    兼容性:
    - ADS5520可与多种运算放大器配合使用,例如THS9001、OPA695、OPA847等。
    - 与其它高速ADC和数字设备的兼容性良好,适用于多种系统设计。
    支持:
    - TI公司提供了全面的技术支持,包括详细的文档资料、开发工具和应用支持。
    - 提供的封装(TQFP-64 PowerPAD)便于安装和散热管理。

    常见问题与解决方案


    问题1:如何确保信号质量?
    - 解决方案:增加串联电阻,避免信号过载。具体电阻值根据输入信号幅度确定。
    问题2:如何降低功耗?
    - 解决方案:适当降低电源电压,同时确保系统稳定性。一般情况下,3.3V即可满足大部分应用场景的需求。
    问题3:如何优化数据传输延迟?
    - 解决方案:确保所有数据线和时钟线的匹配性,以减少延迟。具体可以参考TI公司的参考设计。

    总结和推荐


    综合评估:
    - ADS5520是一款出色的12位高分辨率高速ADC,具备卓越的动态性能和紧凑的封装设计。其广泛的应用范围和强大的功能使其在许多关键领域都有出色的表现。
    推荐使用:
    - 推荐在无线通信、雷达、测试和测量、医疗设备等领域使用ADS5520。这些领域对高性能ADC有严格要求,而ADS5520能提供卓越的性能,值得选用。

ADS5520IPAP参数

参数
通道数 1
信噪比 70.2dB
电压 - 电源,数字 3V~3.6V
位数 12
架构 Pipelined
输入类型 Differential
电压-电源,模拟 3V~3.6V
采样率 125Msps
接口类型 Parallel
分辨率 12bit
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

ADS5520IPAP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS5520IPAP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS5520IPAP ADS5520IPAP数据手册

ADS5520IPAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 332.4296
2000+ ¥ 323.978
3000+ ¥ 315.5264
库存: 5000
起订量: 1000 增量: 160
交货地:
最小起订量为:1000
合计: ¥ 332429.6
