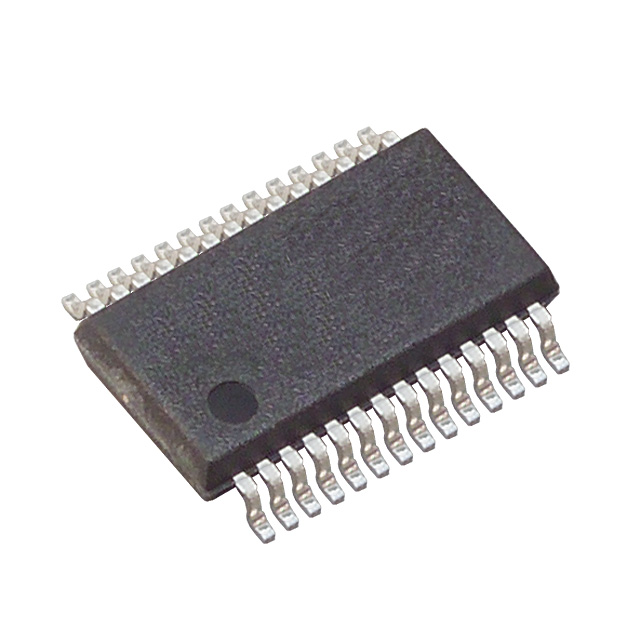

DAC8803IDBT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~5.5V 14bit 4 14 SPI 2.7V~5.5V Multiplying DAC SSOP-28 贴片安装,黏合安装 1.95mm(高度)
供应商型号: DAC8803IDBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) DAC8803IDBT

DAC8803IDBT概述

    DAC8803 Quad, Serial Input 14-Bit Multiplying Digital-to-Analog Converter

    1. 产品简介


    产品类型:DAC8803是一款四通道、14位数字模拟转换器(DAC),专为单+2.7V到+5V电源供电而设计。
    主要功能:
    - 支持相对精度达±1 LSB的最大值。
    - 具有1 LSB最大值的微分非线性。
    - 全范围输出电流可达2mA(当参考电压为±10V时)。
    - 采用双重缓冲寄存器以实现高速更新。
    - 内置上电复位功能,确保系统启动时输出电压归零。
    应用领域:
    - 仪器仪表。
    - 数字控制校准。
    - 数据采集系统。
    - 工业自动化。
    - 通信设备。

    2. 技术参数


    以下是DAC8803的主要技术规格和性能参数:
    | 参数 | 值 |

    | 分辨率 | 14位 |
    | 相对精度 | ±1 LSB |
    | 微分非线性 | ±1 LSB |
    | 满量程增益误差 | ±0.75 mV |
    | 满量程温度系数 | 1 ppm/°C |
    | 输出电流 | 1.6 ~ 2.5 mA |
    | 输入电压范围 | -15 ~ 15 V |
    | 逻辑输入低电压 | 0.6 ~ 0.8 V |
    | 逻辑输入高电压 | 2.1 ~ 2.4 V |
    | 串行数据传输速率 | 50 MHz |
    | 逻辑输入和输出泄漏电流 | 1 µA |
    | 逻辑输出低电压 | 0.4 V |
    | 逻辑输出高电压 | 4 V |
    | 系统工作温度范围 | -40°C ~ +85°C |

    3. 产品特点和优势


    独特功能:
    - 双重缓冲寄存器设计支持高速数据更新。
    - 高达50 MHz的串行数据传输速率,适合高速应用。
    - 温度跟踪反馈电阻提供稳定输出。
    - 支持四个独立的参考输入通道。
    市场竞争力:
    - 高精度和低噪声使该产品在数据采集和精密测量系统中具有明显优势。
    - 小巧的SSOP-28封装使其易于集成于各类设备中。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化系统中,可以作为传感器信号调理器,提高测量精度。
    - 在通信设备中用于数字调制解调器中的模拟信号生成。
    使用建议:
    - 选择适当的外部放大器以获得最佳的输出精度和稳定性。
    - 为了减少电磁干扰(EMI),建议将数字和模拟接地分开。

    5. 兼容性和支持


    兼容性:
    - 该产品与多种微控制器和DSP兼容,可以通过SPI接口进行数据交换。
    - 适用于各类需要高精度DAC的应用场景。
    支持和服务:
    - TI提供详尽的技术文档和支持服务,包括用户手册、应用笔记和技术论坛。
    - 通过TI官方渠道可以获取技术支持和产品培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | DAC输出不准确 | 检查参考电压和反馈电阻是否正确设置。 |
    | 系统上电后DAC输出异常 | 检查电源电压是否在允许范围内。 |
    | 输出电流不稳定 | 使用适当的负载条件并确保输出连接良好。 |
    | 通讯过程中数据丢失 | 确保时钟频率和数据速率匹配,并避免线路过长或阻抗不匹配。|

    7. 总结和推荐


    综合评估:
    - DAC8803具备高精度、快速响应时间和宽泛的工作温度范围,适用于多种高性能应用。
    - 它的小尺寸封装使其非常适合空间受限的设计。
    - TI提供了完善的支持体系,简化了开发过程。
    推荐:
    - 强烈推荐在要求高精度和稳定性的系统中使用DAC8803,如工业控制、医疗设备和通信基础设施。

DAC8803IDBT参数

参数
分辨率 14bit
输入类型 -
通道数 4
架构 Multiplying DAC
信噪比 -
电压 - 电源,数字 2.7V~5.5V
接口类型 SPI
电压-电源,模拟 2.7V~5.5V
采样率 -
位数 14
长*宽*高 1.95mm(高度)
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

DAC8803IDBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC8803IDBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC8803IDBT DAC8803IDBT数据手册

DAC8803IDBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
