PCM1796DB

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: DSD,PCM 数字供电,模拟供电 200Ksps 24bit 2 SSOP-28 贴片安装 10.2mm*5.3mm*1.95mm
供应商型号: PCM1796DB
供应商: 国内现货
标准整包数: 1000

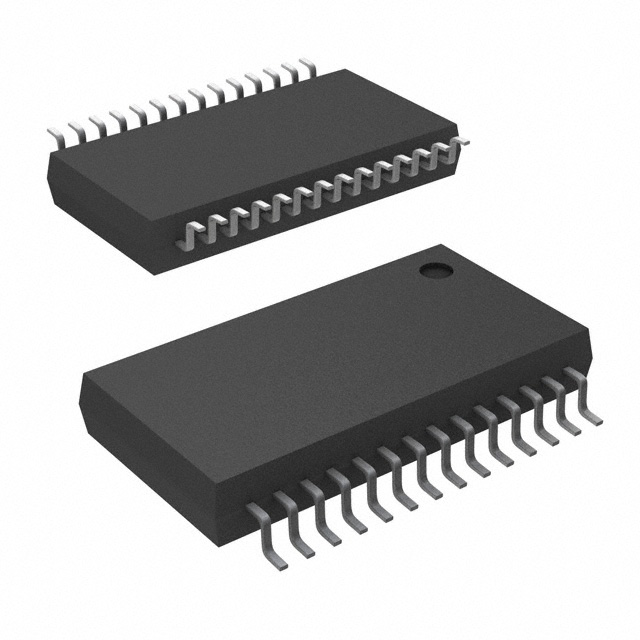

TEXAS INSTRUMENTS ADC/DAC-专用型 PCM1796DB

PCM1796DB概述


    产品简介


    产品名称:PCM1796
    产品类型: 数模转换器(DAC)和数字音频处理集成电路
    主要功能: 将数字音频信号转换为模拟音频信号,具备高分辨率和优良的动态性能
    应用领域: 音频播放设备,如A/V接收器、SACD播放器、DVD播放器、高清电视接收器、车载音响系统、多轨数字录音机等

    技术参数


    基本参数:
    - 分辨率: 24位
    - 采样频率: 10 kHz至200 kHz
    - 系统时钟频率: 128、192、256、384、512或768 fS(自适应检测)
    - 数据格式支持: PCM(标准、I2S、左对齐)、DSD
    - 接口支持: TDMCA或串行端口(SPI/I2C)
    - 电源电压:
    - 模拟供电:5V
    - 数字供电:3.3V
    - 封装形式: 28引脚SSOP
    性能参数:
    - 动态范围: 123 dB(EIAJ加权)
    - 总谐波失真加噪声(THD+N): 0.0005%(fS=44.1 kHz, VOUT=0 dB)
    - 信噪比: 123 dB(EIAJ加权)
    - 信道分离度: 118 dB(fS=96 kHz)
    - 电流输出: 4 mA(全标度)
    - 延迟时间: 38/fS 秒
    电气特性:
    - 逻辑电平兼容性: TTL兼容
    - 输入电流: ±10 mA
    - 输入电压: -0.3 V至6.5 V
    - 输出电流: 2.4 VDC(高电平),0.4 VDC(低电平)

    产品特点和优势


    PCM1796具备以下特点和优势:
    - 高分辨率:24位分辨率保证了音频质量的精细度。
    - 宽泛的频率响应:支持从10 kHz到200 kHz的采样频率,适合多种音频应用。
    - 优秀的动态性能:动态范围达到123 dB,THD+N仅为0.0005%,提供了非常高的音频保真度。
    - 兼容多种数据格式:同时支持PCM和DSD音频格式,使得其能与各种音频DSP和解码芯片无缝对接。
    - 可编程模式控制:提供了一系列用户可编程的功能,如数字衰减、数字去加重、数字滤波滚降等。

    应用案例和使用建议


    应用案例:
    - 在A/V接收器中实现高质量的音频解码和播放
    - 在SACD播放器中实现高分辨率音频的精确再现
    - 在汽车音响系统中,提供高品质的音乐体验
    使用建议:
    - 为了获得最佳性能,建议使用合适的外部模拟滤波器来优化模拟输出性能。
    - 在安装过程中,确保正确连接所有引脚并遵循适当的静电防护措施,以避免因静电导致的损坏。
    - 通过调整系统时钟频率和采样率,可以针对不同的音频应用场景进行优化。

    兼容性和支持


    PCM1796支持多种数字音频数据格式和接口,能够轻松与各种音频DSP和解码芯片集成。此外,它还支持I2C/SPI接口,便于配置和控制。厂商提供详尽的技术文档和支持服务,确保用户能够在遇到问题时及时获取帮助。

    常见问题与解决方案


    常见问题:
    1. 设备无法正常工作
    - 解决办法: 检查电源连接是否正确,确认系统时钟频率设置无误,重启设备。
    2. 音频输出有杂音
    - 解决办法: 检查音频源的数据格式是否匹配,重新校准系统时钟频率和采样率。
    3. 设备出现错误代码
    - 解决办法: 参考技术手册中的错误代码说明部分,或者联系技术支持寻求帮助。

    总结和推荐


    综上所述,PCM1796是一款具有高度灵活性和高性能的数模转换器,适用于各种高级音频应用。其卓越的动态性能和广泛的适用范围使其在市场上具备极强的竞争优势。因此,我们强烈推荐这款产品用于需要高保真音频的项目。无论是家庭娱乐系统还是专业音频设备,PCM1796都能满足您的需求,提供卓越的音频体验。

PCM1796DB参数

参数
分辨率 24bit
采样率 200Ksps
接口类型 DSD,PCM
位数 -
供电类型 数字供电,模拟供电
通道数 2
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 10.2mm*5.3mm*1.95mm
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

PCM1796DB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM1796DB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS PCM1796DB PCM1796DB数据手册

PCM1796DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 37.8308
2000+ ¥ 36.869
3000+ ¥ 35.9072
库存: 20000
起订量: 1000 增量: 47
交货地:
最小起订量为:1000
合计: ¥ 37830.8
