5962-0051101NXD

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~3.6V 72dB 8MS/s 14bit 1 Parallel Differential 3V~3.6V Pipeline HTQFP-48 贴片安装 7mm*7mm*1mm
供应商型号: 5962-0051101NXD
供应商: 国内现货
标准整包数: 1000

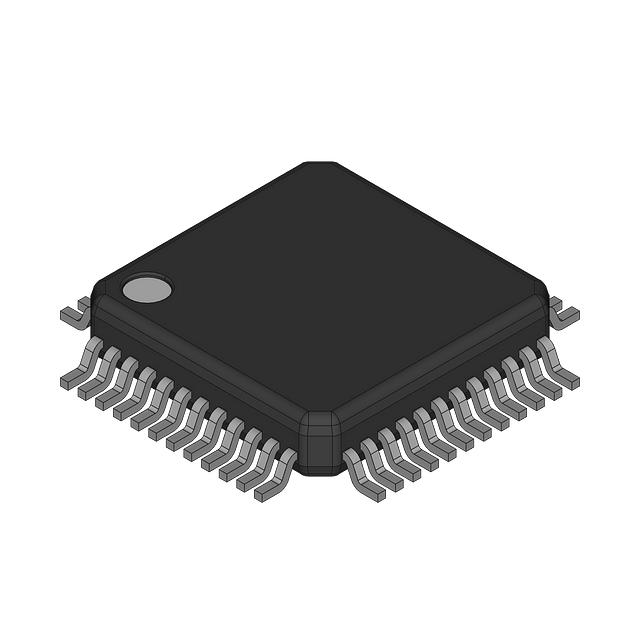

TEXAS INSTRUMENTS 模数转换器(ADC) 5962-0051101NXD

5962-0051101NXD概述


    产品简介


    THS1401/THS1403/THS1408 高精度模数转换器
    THS1401、THS1403 和 THS1408 是高性能的 14 位模数转换器(ADC),支持 1 MHz、3 MHz 和 8 MHz 的速度等级。这些转换器具有内部参考电压、差分输入、可编程增益放大器和片上采样保持放大器,适用于工业控制、仪器仪表、通信等领域。

    技术参数


    - 分辨率: 14 位
    - 速度等级: 1 MHz、3 MHz 和 8 MHz
    - 微分非线性 (DNL): ±0.6 LSB(典型值)
    - 积分非线性 (INL): ±1.5 LSB(典型值)
    - 电源电压: AVDD = DVDD = 3.3 V
    - 数字输入范围: -0.3 V 至 DVDD + 0.3 V
    - 模拟输入范围: -0.3 V 至 AVDD + 0.3 V
    - 参考电压: 1.425 V 至 1.575 V
    - 全差分输入: 支持
    - 时钟频率: 0.1 MHz 至 8 MHz(根据型号不同)
    - 输出延迟时间: 25 ns
    - 寄存器配置: 支持多个寄存器配置(如增益、偏移、控制)

    产品特点和优势


    1. 高精度: 14 位分辨率确保了出色的测量精度。
    2. 多种速度选择: 三种不同的速度等级(1 MHz、3 MHz 和 8 MHz)满足不同应用需求。
    3. 内部参考电压: 内置参考电压简化了系统设计,提高了可靠性。
    4. 高集成度: 包括可编程增益放大器和片上采样保持放大器,降低了外部组件的数量。
    5. 3.3 V 单电源供电: 简化了电源设计,减少了功耗。
    6. µP 兼容接口: 使得与高速微处理器(如 TI TMS320C6000 系列)直接连接变得容易。
    7. 灵活的输入配置: 支持全差分输入,适用于单端和差分信号。

    应用案例和使用建议


    应用案例
    - xDSL 前端: 在 xDSL 应用中,这些转换器能够提供高精度的信号处理。
    - 工业控制: 在工业自动化控制系统中,可以实现精确的数据采集。
    - 汽车应用: 在需要高精度信号处理的汽车传感器中表现出色。
    使用建议
    - 电源设计: 确保电源稳定,减少噪声干扰。
    - 布局优化: 在 PCB 设计中,注意模拟和数字部分的隔离,避免相互干扰。
    - 参考电压: 使用稳定的参考电压源,提高系统的精度和稳定性。
    - 时钟信号: 使用低抖动的时钟源,以减少对转换结果的影响。

    兼容性和支持


    - 兼容性: 该产品与 TI 的 TMS320C6000 系列 DSP 兼容,也适合用于其他高性能微处理器。
    - 技术支持: TI 提供详细的文档和技术支持,包括用户指南、应用笔记等资源。

    常见问题与解决方案


    1. 问:如何配置增益?
    - 答: 通过向 PGA 寄存器写入相应的值来配置增益。例如,设置 G2−0 来调整增益范围。

    2. 问:如何设置参考电压?
    - 答: 参考电压可以通过内部或外部配置。如果使用内部参考,则需通过寄存器选择内部参考。
    3. 问:如何处理电源噪声?
    - 答: 使用稳压电源,并且在 PCB 设计中加入去耦电容,以减少电源噪声。

    总结和推荐



    总结

    :
    THS1401/THS1403/THS1408 是一款非常出色的 14 位高性能模数转换器,具有高精度、多种速度等级、优秀的功耗管理等特点。它不仅在工业控制、通信、仪器仪表等领域有着广泛的应用,而且特别适合与高速 DSP 配合使用。
    推荐:
    我们强烈推荐 THS1401/THS1403/THS1408 作为高精度信号处理的首选模数转换器。其卓越的性能和灵活性使其成为各种应用场景的理想选择。

5962-0051101NXD参数

参数
电压-电源,模拟 3V~3.6V
电压 - 电源,数字 3V~3.6V
采样率 8MS/s
架构 Pipeline
位数 -
信噪比 72dB
通道数 1
分辨率 14bit
接口类型 Parallel
输入类型 Differential
长*宽*高 7mm*7mm*1mm
通用封装 HTQFP-48
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

5962-0051101NXD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

5962-0051101NXD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS 5962-0051101NXD 5962-0051101NXD数据手册

5962-0051101NXD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1196.52
2000+ ¥ 1166.1
3000+ ¥ 1135.68
库存: 3000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 1196520
