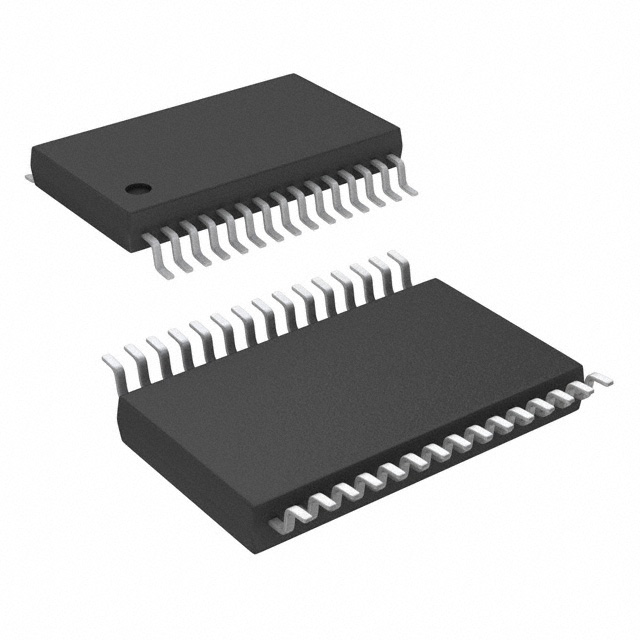

PCM1865DBT

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: I²C,SPI 单相供电 192Ksps 24bit 4 24 TSSOP-30 贴片安装
供应商型号: PCM1865DBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS ADC/DAC-专用型 PCM1865DBT

PCM1865DBT概述


    产品简介


    PCM186x 系列音频ADC 是由德州仪器(Texas Instruments)开发的一系列高性能音频前端设备,支持单通道或多通道模拟到数字的转换。这些设备适用于多种场合,如家庭影院系统、电视、蓝牙扬声器和麦克风阵列处理器。PCM186x 系列设备通过集成可编程增益放大器(PGA)和其他先进的音频处理功能,能够提供高信噪比(SNR)和低功耗的性能,同时保持成本效益和小巧的尺寸。

    技术参数


    - 信号噪声比 (SNR):
    - PCM1861/63/65: 110 dB
    - PCM1860/62/64: 103 dB
    - 采样率 (fS): 8 kHz 至 192 kHz
    - 独立通道数量: 最多四个独立的ADC通道
    - 输入模式:
    - 单端: 2.1 VRMS 满刻度输入
    - 差分: 4.2 VRMS 满刻度输入
    - 控制方式:
    - 硬件控制: PCM1860/61
    - 软件控制 (I2C 或 SPI): PCM1862/63/64/65
    - 麦克风支持: 支持最多四个数字麦克风
    - 增益范围:
    - PCM1860/61: 固定增益: 0 dB, 12 dB, 32 dB
    - PCM1862/63/64/65: 可软件控制增益: -12 dB 至 +32 dB
    - 电源操作: 单3.3 V电源
    - 功耗:
    - PCM1860/61/62/63: < 85 mW
    - PCM1864/65: < 145 mW

    产品特点和优势


    PCM186x 系列音频ADC具有以下显著特点和优势:
    - 高信噪比(最高可达110 dB),保证了音频质量。
    - 灵活的增益控制选项,可以适应不同的音频源和应用场景。
    - 小巧的封装,适用于空间受限的设计。
    - 低功耗,特别适合电池供电的应用。
    - 集成的高性能量化音频PLL,提高了时钟稳定性和可靠性。
    - 单3.3 V电源操作,简化了电源设计。

    应用案例和使用建议


    应用案例
    - 家庭影院和电视:在这些应用中,PCM186x 可以捕捉来自麦克风和外部音频源的音频信号,进行高质量的数字化处理。
    - 蓝牙扬声器:通过集成的麦克风支持和灵活的增益控制,PCM186x 可以确保音频传输的质量。
    - 麦克风阵列处理器:用于语音识别系统中的麦克风阵列处理,确保良好的音频质量和稳定性。
    使用建议
    - 在设计中考虑PCM186x 的功耗,尤其是在电池供电的设备中。
    - 利用其灵活的增益控制选项来优化不同应用场景下的音频信号处理。
    - 确保音频接口和电源的正确配置,以达到最佳性能。

    兼容性和支持


    PCM186x 系列音频ADC 设备提供了多种引脚配置和功能设置,与多个其他TI器件兼容,例如TMS320C5535 和 TPA3116。此外,TI还提供了详尽的技术文档、软件工具和社区支持,帮助开发者更好地理解和应用这些设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音频信号失真 | 检查增益设置和输入信号水平;调整PGA设置。 |
    | 无法启动 | 检查电源连接和电源电压是否符合要求。 |
    | 数据输出异常 | 检查I2C/SPI接口配置是否正确;重新检查接线。 |

    总结和推荐


    PCM186x 系列音频ADC 提供了卓越的音频处理能力和低功耗特性,使其成为多种应用的理想选择。特别是在家庭影院、电视、蓝牙扬声器和麦克风阵列处理器等领域。建议在设计过程中充分考虑其技术参数和应用特点,以确保实现最佳的性能。因此,强烈推荐使用PCM186x 系列音频ADC,以满足高品质音频处理的需求。

PCM1865DBT参数

参数
电压 - 电源,数字 -
分辨率 24bit
采样率 192Ksps
接口类型 I²C,SPI
位数 24
供电类型 单相供电
通道数 4
电压-电源,模拟 -
7.9mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-30
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PCM1865DBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM1865DBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS PCM1865DBT PCM1865DBT数据手册

PCM1865DBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 54.2918
2000+ ¥ 52.9115
3000+ ¥ 51.5312
库存: 50000
起订量: 1000 增量: 60
交货地:
最小起订量为:1000
合计: ¥ 54291.8
