ADC3421IRTQT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.7V~1.9V 71dB 25Msps 12bit 12 LVDS,Serial Differential 1.7V~1.9V Pipelined QFN 贴片安装,黏合安装
供应商型号: ADC3421IRTQT
供应商: 国内现货
标准整包数: 250

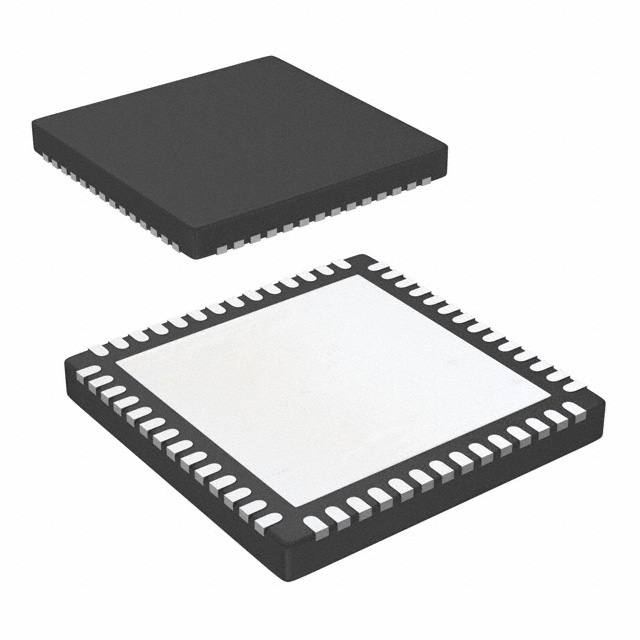

TEXAS INSTRUMENTS 模数转换器(ADC) ADC3421IRTQT

ADC3421IRTQT概述


    产品简介


    ADC342x系列四通道12位模数转换器(ADC)是德州仪器(Texas Instruments)推出的一款高性能、低功耗的模拟到数字转换器。该系列产品包括ADC3421、ADC3422、ADC3423和ADC3424,支持从25 MSPS到125 MSPS的不同采样速率。这些产品广泛应用于多载波多模式蜂窝基站、雷达和智能天线阵列、武器制导系统、电机控制反馈、网络和矢量分析仪、通信测试设备、无损检测、微波接收机和软件定义无线电(SDR)等领域。

    技术参数


    主要技术参数如下:
    - 分辨率:12位
    - 输入时钟频率范围:15 MHz至125 MHz(ADC3421, ADC3422);80 MHz至125 MHz(ADC3423, ADC3424)
    - 全温范围内电源电压范围:AVDD = 1.7 V 至 1.9 V,DVDD = 1.7 V 至 1.9 V
    - 静态电流:ADC3421, ADC3422:1.8 V 模拟电源电流为54 mA至90 mA;1.8 V 数字电源电流为45 mA至90 mA。ADC3423, ADC3424:1.8 V 模拟电源电流为92 mA至145 mA;1.8 V 数字电源电流为68 mA至145 mA。
    - 总功耗:ADC3421, ADC3422为177 mW至305 mW;ADC3423, ADC3424为288 mW至475 mW。
    - 信噪比(SNR):70.2 dBFS(10 MHz输入时)至68.3 dBFS(230 MHz输入时)。
    - 无杂散动态范围(SFDR):87 dBc。
    - 串扰:不同输入频率下的隔离度为105 dB。
    - 工作温度范围:-40°C 至 85°C。

    产品特点和优势


    ADC342x系列ADC的主要特点是其高线性度、超低功耗和出色的信号处理能力。具体而言:
    - 高线性度:能够在输入频率范围内的大动态范围内保持较高的线性度。
    - 超低功耗:在125 MSPS时每个通道仅消耗98 mW的功率。
    - 灵活的输入时钟缓冲:支持1、2、4分频。
    - 强大的通道隔离:相邻通道间的隔离度高达105 dB。
    - 内置抖动和斩波功能:有助于减少噪声并提高精度。
    - 多芯片同步支持:便于在需要多个ADC的系统中进行精确的同步操作。
    - 引脚与14位版本兼容:方便系统升级和设计变更。

    应用案例和使用建议


    应用案例:
    - 多载波多模式蜂窝基站:在多载波环境中提供高效的信号处理能力。
    - 雷达和智能天线阵列:利用其高线性度和通道隔离特性实现复杂的信号分析。
    - 网络和矢量分析仪:提供稳定的高速信号采集能力。
    使用建议:
    - 在使用时确保供电电压稳定,特别是在高采样率下(如125 MSPS),要保证足够的电源供应以避免因欠压导致的信号失真。
    - 为降低串扰,在设计电路时应注意合理布线和屏蔽,避免信号路径过长或相互干扰。
    - 高采样率下使用内置的抖动和斩波功能可以有效改善信号质量。

    兼容性和支持


    ADC342x系列产品与多种电子元件和其他设备兼容,支持多芯片同步,使得系统集成更加灵活。德州仪器提供了详尽的技术文档和支持资源,包括工具和软件包,帮助客户加速产品开发过程。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:如何配置SPI接口以启用硬件复位?
    - 解决方案:通过配置SPI寄存器,将PDN引脚设置为高电平即可触发硬件复位。

    - 问题2:如何处理供电电压超出推荐范围的情况?
    - 解决方案:检查并确保所有供电电压均在推荐的操作范围(1.7 V至1.9 V)内。对于超范围的情况,应采取适当措施,如调整电源稳压电路,以防止设备损坏。

    - 问题3:系统运行中出现突发性的功耗上升问题,可能是什么原因造成的?
    - 解决方案:这可能是由于外部负载或内部功耗突增引起的。建议检查外部负载状态,并参考设备的技术文档,确认功耗管理配置正确,如有必要可重新设置功耗管理寄存器。

    总结和推荐


    综上所述,ADC342x系列四通道12位模数转换器具有高线性度、低功耗、多通道同步和支持等优势,适合在复杂信号处理和高精度测量的应用场景中使用。德州仪器为其提供了全面的支持和丰富的技术资料,使得开发过程更为便捷。因此,我们强烈推荐此系列产品给需要高性能ADC的用户。

ADC3421IRTQT参数

参数
信噪比 71dB
电压-电源,模拟 1.7V~1.9V
位数 12
架构 Pipelined
电压 - 电源,数字 1.7V~1.9V
接口类型 LVDS,Serial
通道数 -
采样率 25Msps
输入类型 Differential
分辨率 12bit
8.15mm(Max)
8.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADC3421IRTQT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC3421IRTQT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC3421IRTQT ADC3421IRTQT数据手册

ADC3421IRTQT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 193.1778
500+ ¥ 188.2665
750+ ¥ 183.3552
库存: 1000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 48294.45
