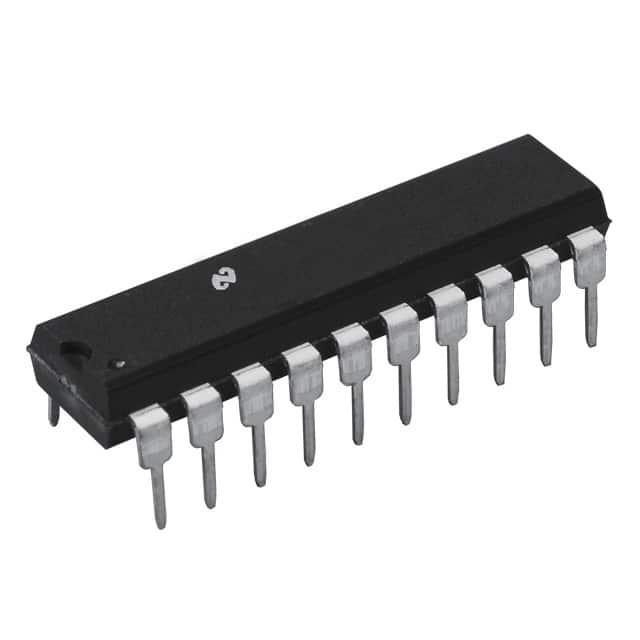

ADC0820CCN/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V~8V 667kS/s 8bit 1 8 Parallel Pseudo-Differential,Single-Ended 4.5V~8V Flash PDIP-20 通孔安装 26.42mm*6.6mm*3.3mm
供应商型号: 25E-ADC0820CCN/NOPB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) ADC0820CCN/NOPB

ADC0820CCN/NOPB概述

    ADC0820-N 8-Bit High Speed µP Compatible A/D Converter with Track/Hold Function

    1. 产品简介


    ADC0820-N 是一款由德州仪器(TI)生产的8位高速微处理器兼容模数转换器,集成有跟踪/保持功能。这款芯片适用于各种需要高速、高精度模拟信号数字化的应用场合,如通信、工业控制和测量设备等。

    2. 技术参数


    - 分辨率:8位
    - 最大转换时间:
    - RD模式:2.5 μs
    - WR-RD模式:1.5 μs
    - 功耗:75 mW最大
    - 总未调整误差:±½ LSB 和 ±1 LSB
    - 电源电压范围:4.5V 至 8V
    - 输入电压范围:0V至5V
    - 输入电容:45 pF
    - 逻辑输入输出电压:
    - 逻辑“1”:2.0V
    - 逻辑“0”:0.8V
    - 逻辑输入电流:±1 mA
    - 电源电流:7.5 mA 至 15 mA

    3. 产品特点和优势


    - 内置跟踪和保持功能:消除了对外部采样保持电路的需求。
    - 无需外部时钟:内置时序控制简化了接口设计。
    - 低功耗:最大功耗仅为75 mW,适合便携式和电池供电设备。
    - 易于接口到微处理器:支持单电源供电,与各种微处理器兼容。
    - 精度高:在25°C下,总未调整误差为±½ LSB和±1 LSB,提供了较高的精度。
    - 高速转换:最大转换时间为2.5 μs,适合快速变化的模拟信号采集。

    4. 应用案例和使用建议


    - 通信设备:可以用于无线通信设备中的模拟信号处理。
    - 工业控制系统:适用于各种工业自动化系统中的传感器数据采集。
    - 测量设备:适用于需要高精度模拟信号处理的测试设备。
    使用建议:
    - 在选择电源电压时,确保电压稳定在4.5V至8V范围内,以保证正常工作。
    - 在连接输入信号时,要注意输入电压范围,防止超过5V导致损坏。
    - 使用过程中,应注意避免信号电压过快变化,建议信号变化速率不超过100 mV/μs。

    5. 兼容性和支持


    - 兼容性:ADC0820-N 可以与各种微处理器兼容,包括但不限于 ARM、MIPS 等系列。
    - 技术支持:德州仪器提供详尽的技术文档和支持,包括应用指南、开发工具和客户支持服务。

    6. 常见问题与解决方案


    - Q: 转换时间是否可调节?
    - A: 转换时间固定,但在某些模式下可以使用读操作提前获取数据结果,提高转换速度。
    - Q: 是否需要外部时钟?
    - A: 不需要,内部时序控制使得外部时钟成为多余。
    - Q: 如何处理过载情况?
    - A: 如果模拟输入电压高于参考电压(VREF (+)),溢出输出(OFL)将变为低电平。此时可通过级联多个设备来扩展分辨率。

    7. 总结和推荐


    ADC0820-N 作为一款高性能的8位模数转换器,具备高精度、低功耗和高速转换的特点,非常适合于需要精确模拟信号处理的应用。它不仅适用于通信、工业控制等领域,还特别适合便携式设备和电池供电系统。德州仪器提供了详尽的技术文档和客户支持,有助于开发者快速上手并解决可能出现的问题。总体而言,ADC0820-N 是一款值得推荐的产品,无论是对于新项目还是替换现有设备,都是一个可靠的选择。

ADC0820CCN/NOPB参数

参数
电压 - 电源,数字 4.5V~8V
通道数 1
采样率 667kS/s
输入类型 Pseudo-Differential,Single-Ended
位数 8
架构 Flash
分辨率 8bit
信噪比 -
接口类型 Parallel
电压-电源,模拟 4.5V~8V
长*宽*高 26.42mm*6.6mm*3.3mm
通用封装 PDIP-20
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

ADC0820CCN/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC0820CCN/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC0820CCN/NOPB ADC0820CCN/NOPB数据手册

ADC0820CCN/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
