DAC43608RTER

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~5.5V 8bit 8 8 I²C 1.8V~5.5V Resistor-String WQFN-16 贴片安装,黏合安装
供应商型号: DAC43608RTER
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 模数转换器(ADC) DAC43608RTER

DAC43608RTER概述

    DAC53608 和 DAC43608 技术手册解读

    1. 产品简介


    DAC53608 和 DAC43608 是德州仪器(Texas Instruments)生产的八通道电压输出数字模拟转换器(DAC)。DAC53608 具有10位分辨率,而 DAC43608 则是8位分辨率。这些器件被广泛应用于需要高精度、低功耗及小型化设计的系统中,例如电源管理、显示面板偏置、激光驱动及各种消费电子产品。

    2. 技术参数


    - 输入/输出范围:1.8 V 至 5.5 V
    - 温度范围:–40°C 至 125°C
    - 接口:I²C 接口,支持标准模式(100 kbps)、快速模式(400 kbps)和快速+模式(1 Mbps)
    - 电源要求:1.8 V 至 5.5 V
    - 典型电流消耗:0.1 mA/通道(1.8 V时)

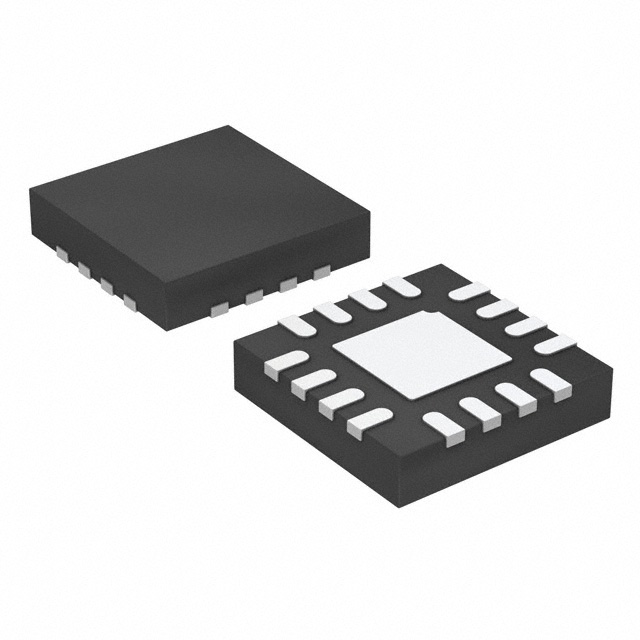

    - 封装:16引脚WQFN(3 mm × 3 mm)
    - 电源关断:可编程电源关断功能,可通过寄存器控制

    3. 产品特点和优势


    - 精度:±1-LSB 的 INL(积分非线性)和 DNL(差分非线性),确保了高精度输出。
    - 低功耗:0.1 mA/通道,适用于电池供电系统。
    - 宽电源范围:1.8 V 至 5.5 V,适应不同应用场景。
    - 小型化封装:采用3 mm × 3 mm的WQFN封装,节省空间。
    - LDAC 功能:通过 LDAC 引脚实现多个通道的同时更新,提高效率。

    4. 应用案例和使用建议


    - 典型应用:这些DAC芯片可以用于电源管理系统、显示面板偏置、激光驱动器和多功能打印机中。
    - 使用建议:考虑到这些器件对温度和电源电压的变化较为敏感,在设计电路时需特别注意散热和电源稳定。同时,利用LDAC引脚进行同步更新能显著提高系统的响应速度和可靠性。

    5. 兼容性和支持


    - 兼容性:这些器件支持I²C标准模式、快速模式和快速+模式,确保与现有系统和其他电子元器件的良好兼容性。
    - 支持:德州仪器提供了详细的文档和工具支持,包括数据手册、参考设计和软件开发工具,以帮助开发者更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题1:无法通过I²C接口正常通信。
    - 解决办法:检查I²C总线是否正确配置,确保VDD、VREFIN和接地连接正确无误。

    - 问题2:输出电压不准确。
    - 解决办法:确认电源电压和参考电压设置正确,并检查外部负载电阻是否符合要求。

    7. 总结和推荐


    DAC53608 和 DAC43608 具备高精度、低功耗、宽电源范围和小型化封装的特点,非常适合于各类电池供电的便携式设备和工业控制领域。特别是在要求高集成度和高可靠性的应用中表现出色。因此,强烈推荐使用这些器件来构建高性能的电源管理和信号处理系统。

DAC43608RTER参数

参数
电压 - 电源,数字 1.8V~5.5V
输入类型 -
电压-电源,模拟 1.8V~5.5V
位数 8
架构 Resistor-String
通道数 8
接口类型 I²C
信噪比 -
分辨率 8bit
采样率 -
3.15mm(Max)
3.15mm(Max)
800μm(Max)
通用封装 WQFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DAC43608RTER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC43608RTER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC43608RTER DAC43608RTER数据手册

DAC43608RTER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 13.334
1000+ ¥ 13.108
3000+ ¥ 12.882
库存: 8818
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 666.7
