TLC0820AIN

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V~8V 392Ksps 8bit 1 8 Parallel Single-Ended 4.5V~8V Flash PDIP-20 通孔安装 24.33mm*6.35mm*4.57mm
供应商型号: TLC0820AIN
供应商: 国内现货
标准整包数: 1

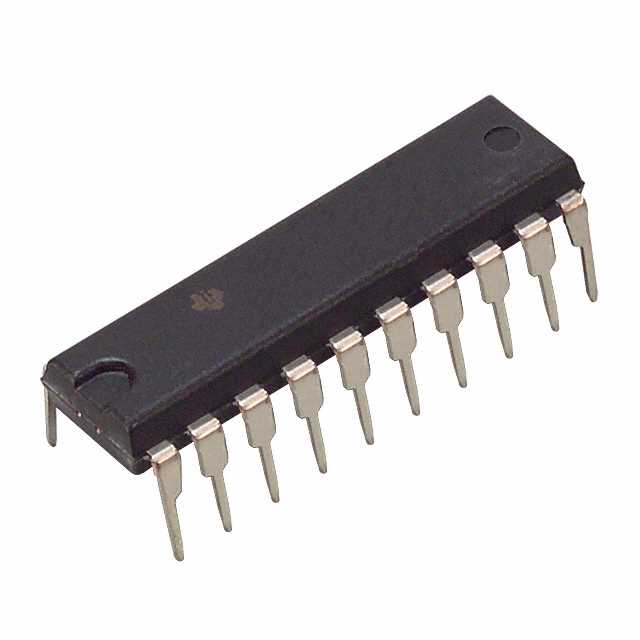

TEXAS INSTRUMENTS 模数转换器(ADC) TLC0820AIN

TLC0820AIN概述


    产品简介


    TLC0820AC 和 TLC0820AI 高速8位模拟数字转换器
    TLC0820AC 和 TLC0820AI 是由德州仪器(Texas Instruments)生产的高性能模拟到数字转换器。这些转换器采用改进型闪存技术,提供高速、低功耗和高分辨率的模拟信号处理能力。它们广泛应用于各种需要精准模拟信号转换的应用中,如通信系统、自动化控制、医疗设备等领域。

    技术参数


    - 分辨率:8位
    - 接口方式:并行微处理器接口
    - 电源电压:单5V供电
    - 采样窗口:100纳秒
    - 输入范围:差分参考输入
    - 转换时间:
    - 在读模式下最大2.5微秒
    - 无外部时钟或振荡器组件需求
    - 工作温度范围:
    - TLC0820AC:0°C 至 70°C
    - TLC0820AI:-40°C 至 85°C
    - 误差:±1 LSB

    产品特点和优势


    TLC0820AC 和 TLC0820AI 采用了德州仪器独有的高级LinCMOS技术,具备以下显著特点:
    1. 高速转换:采用改进型闪存技术,可以在1.18微秒内完成全温范围内8位转换。
    2. 低功耗:集成的跟踪和保持电路,无需外部采样组件。
    3. 宽输入范围:可以处理高达100 mV/μs的斜率信号。
    4. 兼容性强:带有TTL兼容的三态输出驱动器,可以与多种微处理器接口。
    5. 可靠性高:符合严格的绝对最大额定值和推荐操作条件,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于工业自动化控制系统中的信号采集和处理。
    - 医疗设备:可用于医疗成像设备中的信号转换。
    - 通信设备:适用于通信系统中的信号处理。
    使用建议:
    - 接线注意事项:在连接参考电压时,请确保正确配置Vref+和Vref-以适应所需信号范围。
    - 电源管理:使用稳定可靠的5V电源供电,避免电压波动影响转换精度。
    - 散热设计:特别是在高温环境下使用时,注意良好的散热设计以保证长期稳定性。

    兼容性和支持


    这些转换器可直接替换同类产品如National Semiconductor的ADC0820C/CC和Analog Devices的AD7820K/B/T。德州仪器提供了详尽的技术文档和支持服务,便于用户进行系统集成和调试。

    常见问题与解决方案


    问题1:转换时间过长?
    解决方案:检查供电电压是否稳定,确保参考电压(Vref+)和Vref-的正确配置。
    问题2:信号采样不稳定?
    解决方案:增加采样电容(例如0.1μF)来平滑信号。

    总结和推荐


    TLC0820AC 和 TLC0820AI 转换器凭借其卓越的性能、广泛的适用性和高度的可靠性,非常适合用于要求高精度和高速度的模拟信号处理应用。德州仪器的专业技术支持使得这些产品在市场上具有显著的竞争优势。因此,强烈推荐使用这些产品以提升系统的整体性能和可靠性。
    通过以上详细分析,我们可以看出TLC0820AC 和 TLC0820AI 作为高性能模拟数字转换器,在多个关键指标上均表现出色,是众多应用的理想选择。

TLC0820AIN参数

参数
采样率 392Ksps
分辨率 8bit
电压 - 电源,数字 4.5V~8V
信噪比 -
电压-电源,模拟 4.5V~8V
输入类型 Single-Ended
位数 8
接口类型 Parallel
架构 Flash
通道数 1
长*宽*高 24.33mm*6.35mm*4.57mm
通用封装 PDIP-20
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

TLC0820AIN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC0820AIN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC0820AIN TLC0820AIN数据手册

TLC0820AIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
