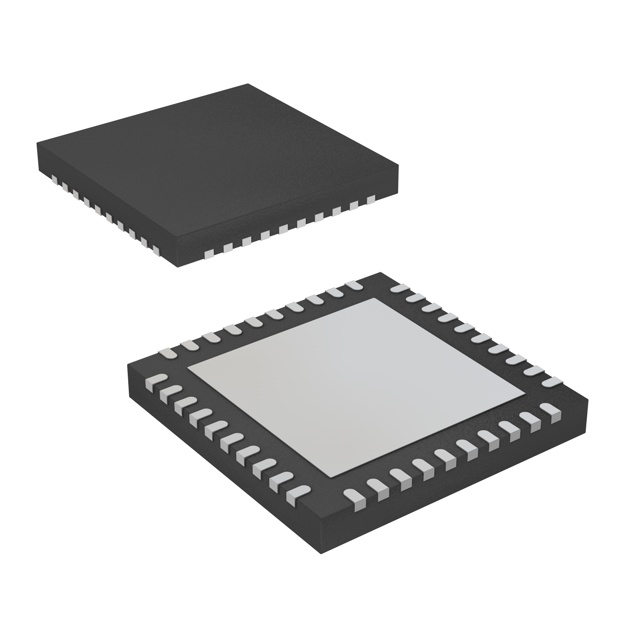

DAC7822IRTAR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.5V~5.5V 20.4MS/s 12bit 2 12 Parallel 2.5V~5.5V R-2R QFN 贴片安装,黏合安装 6mm*6mm*750μm
供应商型号: DAC7822IRTAR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) DAC7822IRTAR

DAC7822IRTAR概述


    产品简介


    DAC7822是一款双通道12位并行输入的乘法数模转换器(DAC),具有高性能的模拟输出能力。它适用于需要高精度和高可靠性的各种应用场合,如便携式电池供电仪器、波形发生器、模拟处理、可编程放大器和衰减器、数字控制校准、滤波器和振荡器等。

    技术参数


    技术规格和性能参数:
    - 分辨率: 12位
    - 相对精度: ±1 LSB
    - 差分非线性误差(DNL): ±1 LSB
    - 输出泄漏电流:
    - TA = +25°C 时 ±1 nA
    - TA = TMAX 时 ±15 nA
    - 满量程增益误差: ±10 mV 至 ±25 mV
    - 满量程温度系数: ±5 ppm/°C
    - 参考电压范围: -15V 至 +15V
    - 逻辑输入电压:
    - VIL (低电平): VDD = +2.5V 时 0.6V;VDD = +5V 时 0.8V
    - VIH (高电平): VDD = +2.5V 时 2.1V;VDD = +5V 时 2.4V
    - 逻辑输入泄漏电流: 1 μA
    - 电源要求: VDD = 2.5V 至 5.5V
    - 总谐波失真: -105 dB
    - 输出噪声电压: 25 nV/√Hz
    - 交流特性:
    - 输出电压建立时间: 0.2 μs
    - 参考乘法带宽: 10 MHz
    - 谐波失真: -105 dB

    产品特点和优势


    DAC7822具备多方面优势,使其在多种应用中脱颖而出:
    - 高性能: 12位分辨率和±1 LSB的相对精度确保了高精度输出。
    - 高带宽: 最大可达10MHz的乘法带宽适用于高速应用。
    - 环境适应性强: -40°C至+125°C的工作温度范围使其适用于恶劣环境。
    - 扩展温度范围: 保证了在极端温度条件下的稳定运行。
    - 集成反馈电阻: 提供温度跟踪和全量程电压输出。
    - 快读取和更新速度: 支持17ns的写入周期和20.4 MSPS的更新率。
    - 多功能配置: 通过外部组件配置实现多种模式操作。

    应用案例和使用建议


    应用案例:
    - 便携式电池供电仪器: 利用其小体积和高效率,适用于便携式设备。
    - 波形发生器: 高速和高精度使DAC7822成为理想的波形发生器。
    - 模拟处理: 在工业自动化、医疗设备等领域有着广泛应用。
    - 可编程放大器和衰减器: 多种配置模式使其适应不同应用场景。
    - 数字控制校准: 精确的校准功能使得其在精密测量和控制系统中有出色表现。
    使用建议:
    - 外部参考选择: 确保外部参考电压在额定范围内,以获得最佳性能。
    - 电路设计考虑: 在布线时需注意避免信号干扰,提高系统稳定性。
    - 温度管理: 对于在高温环境下工作的应用,需特别关注散热设计。

    兼容性和支持


    兼容性:
    - DAC7822的引脚与AD5405兼容,便于替换和升级现有系统。
    - 提供多种配置模式,可通过简单外部组件实现不同的应用场景。
    支持和服务:
    - 技术支持: Texas Instruments提供详尽的技术文档和支持,确保用户能够高效利用产品。
    - 售后服务: 包括生产质量保证和产品可靠性测试,提升客户信心。

    常见问题与解决方案


    常见问题及解决方案:
    - 输出不稳定:
    - 检查是否满足电源要求和参考电压输入范围。
    - 噪声过大:
    - 使用高品质的电源滤波器和接地。
    - 温度影响大:
    - 采用合适的热管理措施,如散热片或风扇。

    总结和推荐


    综上所述,DAC7822以其出色的性能、多功能性和广泛的应用范围,成为当前市场上一款非常值得推荐的产品。它不仅适用于便携式电池供电设备、波形发生器、模拟处理等多种场合,还能提供高精度和高可靠性的输出,因此强烈推荐在需要高性能数模转换的应用中使用。
    希望这篇概述能帮助您更好地了解和应用DAC7822。如果您有任何进一步的问题,欢迎随时联系技术支持团队。

DAC7822IRTAR参数

参数
通道数 2
架构 R-2R
接口类型 Parallel
位数 12
电压-电源,模拟 2.5V~5.5V
电压 - 电源,数字 2.5V~5.5V
输入类型 -
信噪比 -
采样率 20.4MS/s
分辨率 12bit
长*宽*高 6mm*6mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
