ADC08B3000CIYB/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~2V 45.3dB 3Gsps 8bit 1 8 Parallel,SPI Differential 1.8V~2V Folding Interpolating QFP 贴片安装 20mm*20mm*1.4mm
供应商型号: ADC08B3000CIYB/NOPB
供应商: 国内现货
标准整包数: 1000

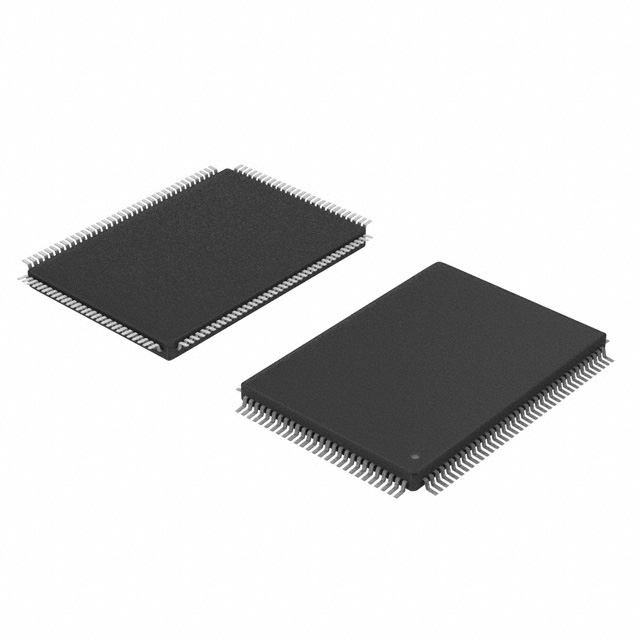

TEXAS INSTRUMENTS 模数转换器(ADC) ADC08B3000CIYB/NOPB

ADC08B3000CIYB/NOPB概述

    ADC08B3000 8-Bit, 3 GSPS, High Performance, Low Power A/D Converter

    1. 产品简介


    ADC08B3000 是一款单通道低功耗、高性能的CMOS模拟到数字转换器,能够将信号以8位分辨率采样,最高采样速率可达3.4吉萨姆每秒(Gsps)。该器件消耗典型功率为1.6瓦特(在3 Gsps时),且在整个操作温度范围内均无缺失代码现象。其独特的折叠和内插架构、全差分比较器设计及创新的采样保持放大器结构使动态参数响应优秀,特别是在奈奎斯特频率范围内,有效数字比特数(ENOB)高达7.1比特。

    2. 技术参数


    - 分辨率:8位
    - 最大采样率:3 Gsps
    - 输入全量程范围:可调
    - 功耗:满功率模式下1.6 W,关断模式下25 mW
    - 信噪比:在748 MHz输入信号下的典型值为44.9 dB
    - 全功率带宽:典型值为3 GHz
    - 码误差率:典型值为10^-18

    3. 产品特点和优势


    ADC08B3000 的独特之处在于其高采样率、低功耗、无缺失代码的性能。它特别适用于需要高速采样的距离测量和测试测量应用。此外,通过内部的4K数据缓存,它能在处理高速数据流的同时提供稳定的数据输出,增强了其在复杂系统中的可靠性和适用性。

    4. 应用案例和使用建议


    - 应用案例:用于雷达系统中的距离测量、无线通信系统的多路复用处理以及医疗成像设备中的高速数据采集。
    - 使用建议:在安装过程中,确保暴露的底面引脚焊接至接地平面,以保证最佳性能。在进行高速数据传输时,应注意避免信号干扰,并适当使用外部滤波器。

    5. 兼容性和支持


    ADC08B3000 支持通过两个8位LVCMOS输出总线实现高达200 MHz的数据传输速率。Texas Instruments 提供详尽的技术支持文档和客户支持服务,帮助用户优化其设计方案并解决潜在问题。

    6. 常见问题与解决方案


    - 问题:在高频环境下出现误码率高。
    - 解决方案:检查电源电压和输入信号幅度,确保其符合技术手册的要求;同时,调整采样时钟以匹配系统时钟频率。
    - 问题:在高负载条件下,功耗过高。
    - 解决方案:通过配置寄存器中的功率管理位,切换到低功耗模式运行。

    7. 总结和推荐


    综上所述,ADC08B3000 在高速数据采集和处理方面表现出色,尤其适合需要高精度和低功耗的应用场合。对于需要处理高速信号和精确度的应用,如雷达和无线通信系统,强烈推荐使用此款ADC转换器。其高性能和稳定性使得它成为市场上的理想选择。

ADC08B3000CIYB/NOPB参数

参数
电压-电源,模拟 1.8V~2V
架构 Folding Interpolating
通道数 1
信噪比 45.3dB
采样率 3Gsps
分辨率 8bit
接口类型 Parallel,SPI
电压 - 电源,数字 1.8V~2V
位数 8
输入类型 Differential
长*宽*高 20mm*20mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ADC08B3000CIYB/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC08B3000CIYB/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC08B3000CIYB/NOPB ADC08B3000CIYB/NOPB数据手册

ADC08B3000CIYB/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2323.538
2000+ ¥ 2264.465
3000+ ¥ 2205.392
库存: 19000
起订量: 1000 增量: 60
交货地:
最小起订量为:1000
合计: ¥ 2323538
直接购买
加入购物车
