DAC7551IDRNR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~5.5V 500kS/s 12bit 1 12 DSP,SPI 2.7V~5.5V String DAC SON 贴片安装,黏合安装 750μm(高度)
供应商型号: DAC7551IDRNR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) DAC7551IDRNR

DAC7551IDRNR概述

    DAC7551: 12-Bit Ultra-Low Glitch Voltage Output Digital-to-Analog Converter

    1. 产品简介


    DAC7551 是一款单通道电压输出型数字模拟转换器(DAC),具有卓越的线性和单调性,且采用了一种专有的架构以最小化突波能量。此款DAC非常适合电池供电、便携式应用,能够在2.7V至5.5V的单电源供电下正常工作。它适用于工业过程控制、便携式电池驱动仪器等多种应用场景。

    2. 技术参数


    - 基本性能
    - 分辨率:12位
    - 相对精度:±0.35 LSB
    - 低功耗操作:100μA @ 2.7V
    - 超低突波能量:0.1nV-s
    - 电源:2.7V至5.5V单电源供电
    - 输出阻抗:1Ω
    - 其他电气特性
    - 电源开关闭到零点
    - 功耗:典型值为0.5mW @ 5V, 0.23mW @ 3V,掉电模式下降至1µW
    - 串行接口速度最高可达50MHz,符合SPI、QSPI和DSP接口标准
    - 温度范围:-40°C至+105°C

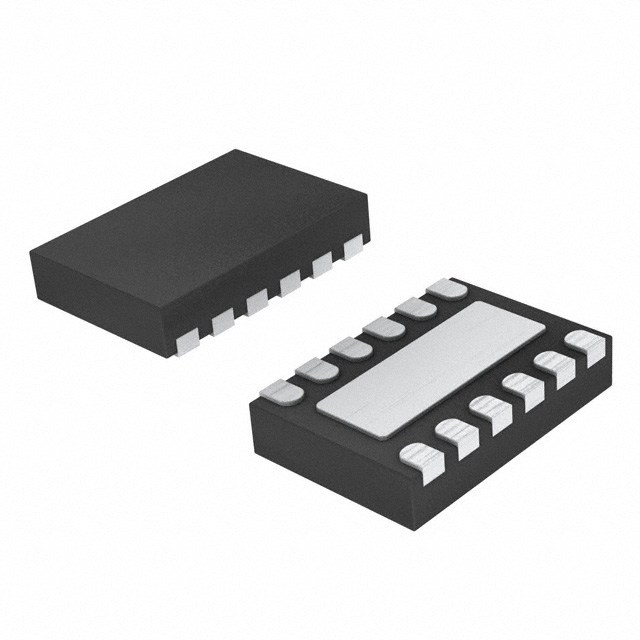

    - 封装:12引脚小外形封装(SON)

    3. 产品特点和优势


    DAC7551 具备以下几个显著特点:
    - 超低突波能量:0.1nV-s,适合需要高精度的应用。
    - 低功耗:在正常运行时消耗极低电流,特别适用于便携设备。
    - 灵活性:可编程电压和电流源,提供多种增益和衰减选择。
    - 宽温范围:适应广泛的工业环境。
    - 兼容性:支持SPI、QSPI、Microwire和DSP接口,易于集成。

    4. 应用案例和使用建议


    DAC7551 可用于多种场景,如便携式仪器仪表、工业过程控制等。为了最大化其性能,以下是一些建议:
    - 设计中应注意:确保参考电压稳定,特别是在电池供电的情况下。
    - 电路设计:推荐使用缓冲参考电压源,如REF3140。
    - 负载匹配:根据具体应用场景调整输出阻抗,如需提高稳定性可选用较低的输出阻抗。


    5. 兼容性和支持


    DAC7551 支持多种接口标准,易于与各种设备集成。厂商提供了详尽的技术支持,包括软件开发工具、样片请求及详细的用户指南。

    6. 常见问题与解决方案


    - 问题1:如何处理输出噪声?
    - 解决方案:使用稳定的外部参考电压源,并通过滤波电路减少输出噪声。
    - 问题2:如何实现高速更新?
    - 解决方案:确保信号线与参考电压线远离噪声源,适当增加去耦电容。

    7. 总结和推荐


    综上所述,DAC7551是一款高性能、低功耗、易于集成的DAC芯片,非常适合于便携式设备和工业应用。凭借其卓越的线性和单调性,结合极低的功耗和广泛的温度范围,强烈推荐使用DAC7551进行相关项目的设计。

DAC7551IDRNR参数

参数
输入类型 -
采样率 500kS/s
接口类型 DSP,SPI
信噪比 -
电压-电源,模拟 2.7V~5.5V
电压 - 电源,数字 2.7V~5.5V
位数 12
通道数 1
分辨率 12bit
架构 String DAC
长*宽*高 750μm(高度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DAC7551IDRNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC7551IDRNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC7551IDRNR DAC7551IDRNR数据手册

DAC7551IDRNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
