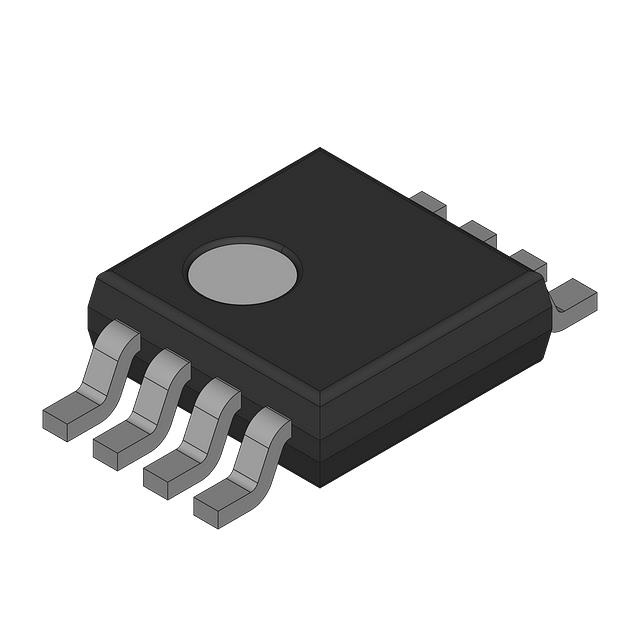

ADC121S705CIMM/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 72.8dB 1Msps 12bit 1 12 DSP,SPI Differential,Single-Ended 5V SAR VSSOP-8 贴片安装,黏合安装 3mm*3mm*860μm
供应商型号: ADC121S705CIMM/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) ADC121S705CIMM/NOPB

ADC121S705CIMM/NOPB概述

    ADC121S705:高性能、低功耗12位模拟数字转换器

    产品简介


    ADC121S705是一款由德州仪器(TI)生产的高性能模拟数字转换器(A/D转换器),主要用于需要高精度和低功耗的应用场合。它具有真正的差分输入、宽输入共模电压范围和外部参考电压选择能力。ADC121S705适用于多种应用领域,如汽车导航系统、便携式系统、医疗仪器、仪器仪表和控制系统、电机控制等。

    技术参数


    - 输入类型: 真正差分输入,高阻抗模拟输入
    - 外部参考电压: 可变范围为1.0V到VA,对应的分辨率介于244μV至VA/4096之间
    - 输入共模电压范围: 宽范围输入共模电压
    - 串行接口: 兼容SPI/QSPI/MICROWIRE/DSP等多种标准
    - 电源电压: 单5V供电
    - 采样率: 500 kSPS 至 1 MSPS
    - 内部时钟频率: 8 MHz 至 16 MHz
    - 非线性误差 (INL): 最大值±0.95 LSB
    - 差分非线性误差 (DNL): 最大值±0.95 LSB
    - 偏移误差: 最大值±3.0 LSB
    - 增益误差: 最大值±6.5 LSB
    - 信噪比加失真 (SINAD): 最小值69.5 dB
    - 功率消耗:
    - 活动状态(1 MSPS): 11.5 mW (典型值)
    - 活动状态(500 kSPS): 9.0 mW (典型值)
    - 低功耗模式: 1.5 μW (典型值)

    产品特点和优势


    ADC121S705的主要特点是其差分输入和宽输入共模电压范围,使得它在多种环境中都能稳定工作。该转换器采用了真正的差分输入设计,可以有效减少噪声和干扰的影响,确保信号采集的准确性。此外,它还具有低功耗和紧凑封装的特点,适合便携式设备和电池供电系统。

    应用案例和使用建议


    ADC121S705广泛应用于汽车导航系统、医疗仪器等领域。例如,在汽车导航系统中,它可以用来实时监测车辆位置和其他传感器数据。在医疗仪器中,它可以用于精确测量生物电信号。建议在实际应用中注意保持良好的接地和适当的电源去耦,以避免信号干扰和稳定性问题。

    兼容性和支持


    ADC121S705的串行接口支持SPI/QSPI/MICROWIRE/DSP等多种标准,方便与其他不同类型的微控制器或DSP设备进行连接。德州仪器提供了详细的文档和技术支持,包括样品申请、技术支持和售后服务,确保用户能够顺利使用和集成该产品。

    常见问题与解决方案


    1. 问题: 电源电流异常高
    - 解决方案: 检查电路板上的电容值是否符合要求,确保正确的电源去耦。
    2. 问题: 转换结果不准确
    - 解决方案: 检查输入信号是否超出输入范围,调整外部参考电压以确保最佳性能。
    3. 问题: 输出不稳定
    - 解决方案: 检查时钟信号的稳定性和时序设置,确保满足电气特性的要求。

    总结和推荐


    综上所述,ADC121S705凭借其高性能、低功耗和广泛的适用性,是各种工业和消费电子产品中理想的模拟数字转换器选择。其稳定的性能、易于集成的设计和广泛的支持使其在市场上具有很强的竞争力。因此,强烈推荐使用ADC121S705在需要高精度和低功耗的应用场景中。

ADC121S705CIMM/NOPB参数

参数
输入类型 Differential,Single-Ended
采样率 1Msps
位数 12
电压-电源,模拟 5V
通道数 1
分辨率 12bit
电压 - 电源,数字 5V
信噪比 72.8dB
接口类型 DSP,SPI
架构 SAR
长*宽*高 3mm*3mm*860μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装
