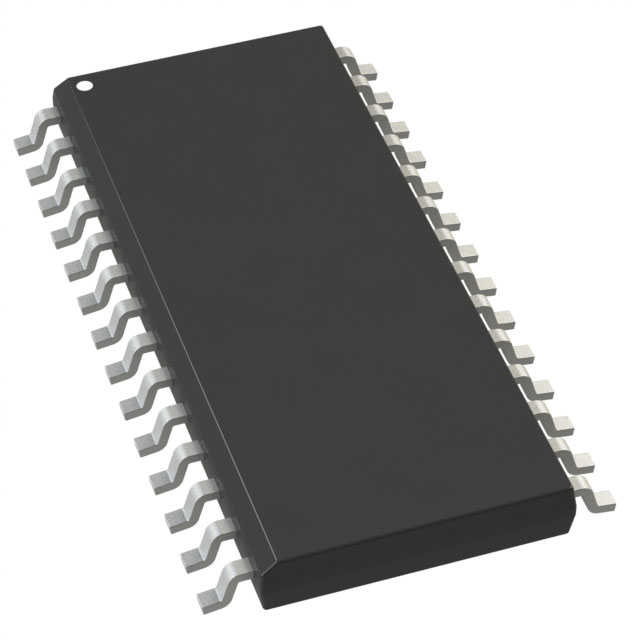

LMP90100MH/NOPB

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.85V~5.5V 214S/s 24bit 1 24 2.7V~5.5V HTSSOP-28 贴片安装
供应商型号: LMP90100MH/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模拟前端(AFE) LMP90100MH/NOPB

LMP90100MH/NOPB概述

    LMP90100, LMP90099, LMP90098, LMP90097: Advanced 24-Bit Sensor AFE System

    1. 产品简介


    产品类型:LMP90xxx系列是一款高度集成的多通道低功耗24位传感器模拟前端(AFE)系统,专为温度、压力、应变仪和工业过程控制等精密传感器应用而设计。
    主要功能:
    - 精度高达24位的Sigma-Delta模数转换器(ADC)
    - 持续背景校准
    - 支持热电偶、4线RTD、3线RTD、2线RTD等多种传感器接口
    - 内置两个可编程电流源用于激励外部传感器
    - 包含7个通用输入输出(GPIO)引脚
    应用领域:
    - 温度和压力传感器
    - 应变仪接口
    - 工业过程控制

    2. 技术参数


    技术规格:
    - 分辨率:24位
    - 输入范围:±VREF / PGA
    - 输出数据率(ODR):1.6675 SPS至214.65 SPS
    - 获得最大有效位数(ENOB/NFR):最高可达21.5/19位
    - 积分非线性(INL):±15 ppm FSR
    电气特性:
    - 模拟电源电压(VA):2.85 V 至 5.5 V
    - 数字I/O供电电压(VIO):2.7 V 至 5.5 V
    - 运行温度范围:-40°C 至 125°C
    工作环境:
    - 存储温度范围:-65°C 至 150°C
    - 最大接面温度(TJMAX):150°C

    3. 产品特点和优势


    独特功能:
    - 真正连续的背景校准,适用于所有增益和输出数据速率
    - 在无需中断信号路径的情况下进行系统校准
    - 通过预期值编程实现系统校准
    - 集成的温度补偿功能,确保测量精度
    优势:
    - 出色的抗干扰能力,能够在50-60Hz噪声环境中保持性能
    - 高精度和高可靠性,特别适用于严苛的应用环境

    4. 应用案例和使用建议


    应用案例:
    - 温度和压力传感器:利用LMP90xxx可以轻松集成到各种工业环境中,如管道监测、化工行业等。
    - 应变仪接口:在桥梁、建筑物等领域监测结构健康状况。
    使用建议:
    - 在实际应用中,要确保外部参考电压正确连接,以避免读数误差。
    - 根据具体应用需求选择合适的增益和输出数据速率,以获得最佳性能。
    - 定期进行系统校准,以维持长期稳定性。

    5. 兼容性和支持


    兼容性:
    - 与其他TI品牌的微控制器和传感器兼容,方便系统集成。
    支持:
    - 厂商提供WEBENCH® Sensor AFE Designer工具,简化设计过程。
    - 提供详尽的技术文档和社区支持,包括电路板布局指南和常见问题解答。

    6. 常见问题与解决方案


    问题1:如何处理温度漂移问题?
    解决方案:定期执行系统校准,并使用温度补偿算法来减小温度变化带来的影响。
    问题2:如何提高信噪比?
    解决方案:选择合适的数据速率和增益设置,以达到所需的信噪比水平。

    7. 总结和推荐


    总结:
    LMP90xxx系列提供了出色的精度、可靠性以及广泛的适用性,非常适合各种精密传感器应用。其高度集成的设计使得系统开发更加便捷,能够显著缩短开发周期。
    推荐:
    强烈推荐使用LMP90xxx系列,特别是在需要高精度和高可靠性的场合。结合厂商提供的工具和资源,可以快速完成复杂系统的开发与部署。

LMP90100MH/NOPB参数

参数
电压-电源,模拟 2.85V~5.5V
电压 - 电源,数字 2.7V~5.5V
分辨率 24bit
额定功率 -
采样率 214S/s
位数 24
通道数 1
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LMP90100MH/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMP90100MH/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS LMP90100MH/NOPB LMP90100MH/NOPB数据手册

LMP90100MH/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
