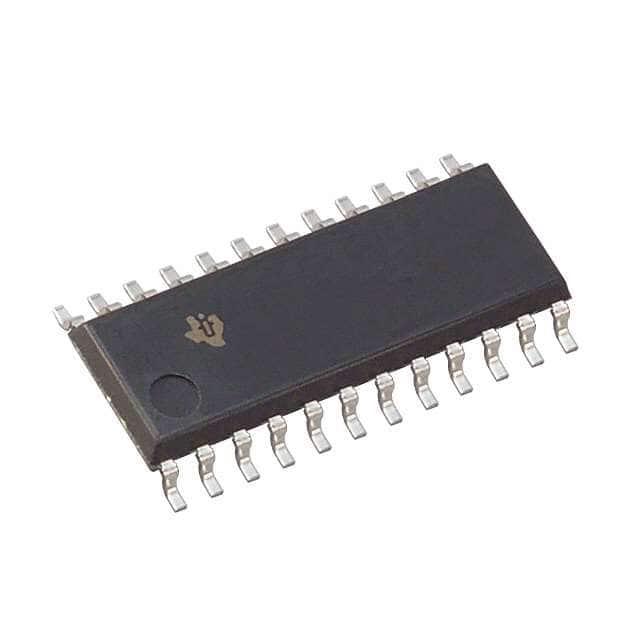

TLC5510AINS

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 8 位视频编码ADC, 单路, 并行接口, 单端输入, 24引脚
供应商型号: TLC5510AINS
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) TLC5510AINS

TLC5510AINS概述

    TLC5510 和 TLC5510A:8位高速模拟到数字转换器

    产品简介


    TLC5510 和 TLC5510A 是由德州仪器公司设计生产的 CMOS 8位、20兆样本每秒(Mega-Samples Per Second, MSPS)的高速模拟到数字转换器(ADC)。这些设备采用了半闪速架构,允许单个5V供电操作。TLC5510 和 TLC5510A 在各种应用中发挥重要作用,如数字电视、医疗成像、视频会议和高分辨率数据转换等领域。

    技术参数


    - 输入范围:
    - TLC5510: 2V满量程
    - TLC5510A: 4V满量程
    - 分辨率:8位
    - 积分线性误差:
    - TLC5510: ±0.75 LSB最大(25°C),±1 LSB最大(-20°C到75°C)
    - TLC5510A: ±0.4 LSB最大(25°C),±0.75 LSB最大(-20°C到75°C)
    - 差分线性误差:
    - TLC5510: ±0.5 LSB最大(25°C),±0.75 LSB最大(-20°C到75°C)
    - TLC5510A: ±0.3 LSB最大(25°C),±0.5 LSB最大(-20°C到75°C)
    - 最大转换速率:20 MSPS
    - 单电源工作电压:5V
    - 功耗:
    - TLC5510: 127.5 mW(典型值)
    - TLC5510A: 150 mW(典型值)

    产品特点和优势


    - 低功耗:TLC5510 和 TLC5510A 的低功耗使其适用于便携式设备和电池供电的应用。
    - 内置参考电阻:内部参考电阻消除了对外部参考电阻的需求,简化了设计。
    - 高性能:低积分线性和差分非线性误差保证了较高的转换精度。
    - 兼容性强:TLC5510 可以与索尼 CXD1175 互换,扩大了适用范围。

    应用案例和使用建议


    - 数字电视:用于高清图像采集和处理。
    - 医疗成像:在医学成像系统中提供高分辨率的数据采集。
    - 视频会议:用于视频信号的高速转换,提高图像质量。
    使用建议:
    - 确保模拟输入的驱动源电阻在10Ω以内,以减少噪声干扰。
    - 使用射频布线技术并采用双层AGND和DGND接地平面来减少系统噪声。
    - 使用铜制面包板进行基准测试,确保模拟和数字信号的纯净度。

    兼容性和支持


    - 兼容性:TLC5510 可以与索尼 CXD1175 互换,为用户提供更多的选择。
    - 支持:德州仪器提供详尽的技术支持和文档,包括评估板和测试电路图,帮助用户快速集成和调试设备。

    常见问题与解决方案


    - 问题1:TLC5510 和 TLC5510A 的最大转换速率是多大?
    - 解答:最大转换速率为20 MSPS。

    - 问题2:TLC5510A 的工作温度范围是多少?
    - 解答:工作温度范围为-20°C至75°C。

    总结和推荐


    TLC5510 和 TLC5510A 是一款高性能的高速模拟到数字转换器,广泛应用于多个行业,如数字电视、医疗成像和视频会议等。其独特的功能和优势使其在市场上具有很强的竞争力。鉴于其出色的性能和广泛的应用领域,强烈推荐使用该系列产品。

TLC5510AINS参数

参数
采样率 20Msps
信噪比 46dB
架构 Flash
接口类型 Parallel
电压 - 电源,数字 5V
电压-电源,模拟 5V
输入类型 Single-Ended
分辨率 8bit
通道数 1
位数 8
长*宽*高 15mm*5.3mm*1.95mm
通用封装 SO-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
