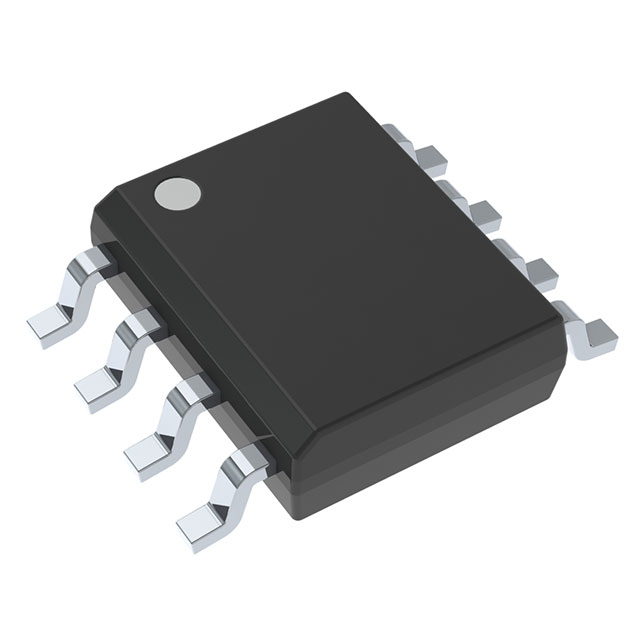

OPA2131UA/2K5

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5mA(x2 Channels) 10V/μs 21nV/rtHz@ ±15V 4MHz 25mA 2 2 ±18V 200μV 5pA J-FET SOIC-8 贴片安装
供应商型号: OPA2131UA/2K5
供应商: 国内现货
标准整包数: 100
TEXAS INSTRUMENTS 运算放大器 OPA2131UA/2K5

OPA2131UA/2K5概述


    产品简介


    电子元器件:通用FET输入运算放大器
    该系列产品提供高性能且价格低廉的FET输入运算放大器。单端、双端和四端版本的封装设计允许灵活的设计选择,以满足不同应用需求。这些运算放大器适用于广泛的通用场合,具有低失调电压、低漂移和优秀的动态特性。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入偏置电流 | 50 pA |
    | 失调电压 | 0.2 | 750 | 1500 | µV |
    | 电源电压范围 | ±4.5 ±18 | V |
    | 压摆率 10 V/µs|
    | 带宽 4 MHz |
    | 工作温度范围 | -55 +125 | °C |

    产品特点和优势


    1. FET输入: 输入偏置电流最大为50pA,几乎无电流泄漏。
    2. 低失调电压: 最大失调电压仅为750μV,适合高精度应用。
    3. 宽供电范围: 电源电压范围为±4.5V到±18V,适应多种电源环境。
    4. 高速响应: 压摆率为10V/µs,确保快速的信号响应。
    5. 宽带宽: 4MHz的宽带宽适用于需要高频响应的应用。
    6. 出色的负载驱动能力: 可以驱动较大的电容负载,适用于复杂的电路设计。

    应用案例和使用建议


    应用案例:
    - 信号放大: 在模拟电路中作为信号放大器,用于传感器信号的放大。
    - 滤波器设计: 可用于构建高通、低通或带通滤波器,以处理各种频率信号。
    - 仪表放大器: 在仪表设计中用于精确测量和控制。
    使用建议:
    - 在高温环境下使用时,需要注意散热设计,避免过热影响性能。
    - 当驱动较大负载时,应确保足够的电源电压和散热措施,以保持稳定运行。
    - 连接输出端时,使用适当的滤波器以减少高频噪声的影响。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与其他常见的电子元器件配合使用。Texas Instruments提供了详细的技术文档和支持服务,以帮助用户进行设计和故障排除。官方支持渠道可以通过官网获取,包括电话技术支持和在线社区。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不正常 | 检查电源电压是否在规定范围内,重新调整电源连接。|
    | 噪声过大 | 使用外部滤波器,减小电路中的寄生电容。 |
    | 频率响应不佳 | 检查电路布局,确保接地良好,减少干扰。 |

    总结和推荐


    综上所述,OPA131系列FET输入运算放大器在高性能运算放大器市场上具有明显的优势。它具备低功耗、高稳定性、高精度的特点,适合广泛的应用场景。建议在需要高精度、宽频带宽和低噪声的系统中优先考虑该产品。同时,Texas Instruments提供的详尽的技术支持也确保了其在复杂设计中的可靠性。因此,我们强烈推荐使用该系列运算放大器。

OPA2131UA/2K5参数

参数
典型供电电流 1.5mA(x2 Channels)
典型输入噪声电压密度 21nV/rtHz@ ±15V
关闭 -
典型增益带宽 4MHz
每个通道的输出电流 25mA
最小工作供电电压 -
放大器类型 J-FET
电路数 2
-3db带宽 -
CMRR - 共模抑制比 -
输出类型 -
最大工作供电电压 ±18V
电流 - 输入偏置 5pA
Vos - 输入偏置电压 200μV
通道数量 2
典型压摆率 10V/μs
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
