首页  >  产品百科  >  OPA2837IDGKR

OPA2837IDGKR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 592μA(x2 Channels) 105V/μs 4.7nV/rtHz 50MHz 关闭 Rail to Rail 50mA 2 2 ±2.7V,5.4V 30μV 340nA 105MHz Voltage Feedback VSSOP-8 贴片安装,黏合安装
供应商型号: OPA2837IDGKR
供应商: 国内现货
标准整包数: 1000

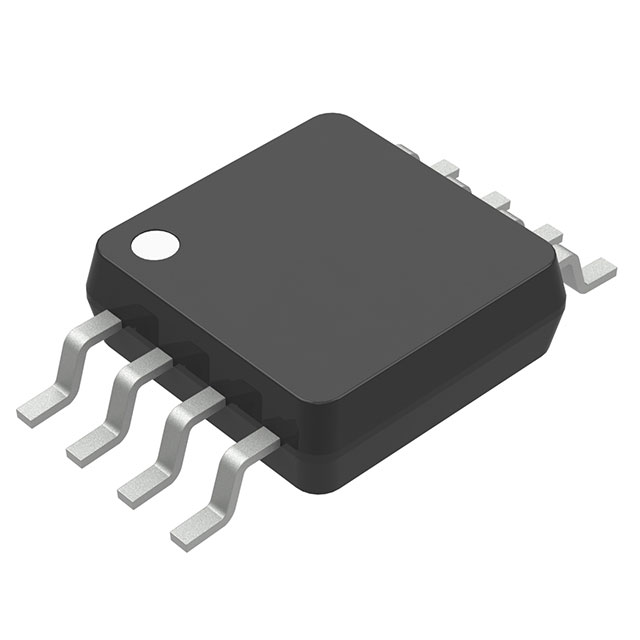

TEXAS INSTRUMENTS 运算放大器 OPA2837IDGKR

OPA2837IDGKR概述


    产品简介


    OPA837和OPA2837简介
    OPA837和OPA2837是来自Texas Instruments的高性能电压反馈运算放大器,它们具有低功耗和高精度的特点。这两种运放适用于单端或差分输入信号处理,在高速数据采集、传感器信号调理、滤波器设计等多个领域都有广泛的应用。

    技术参数


    基本特性
    - 带宽:105 MHz(增益为1)
    - 供电电流:600 µA(每通道)
    - 增益带宽积:50 MHz
    - 压摆率:105 V/µs
    - 电源电压范围:单电源2.7 V至5.4 V
    - 输入偏置电压漂移:±1.6 µV/°C
    - 噪声:4.7 nV/√Hz(>100 Hz)
    - 共模抑制比:超过-80 dB
    - 最大功耗:3.0 mW
    工作环境
    - 温度范围:-40°C 至 +125°C

    产品特点和优势


    独特功能
    - 低功耗:每个通道仅需600 µA供电电流。
    - 高带宽:105 MHz(增益为1)。
    - 高增益带宽积:50 MHz,适用于高速数据转换和滤波应用。
    - 轨对轨输入输出:适用于传感器信号调理和数据采集系统。
    - 快速恢复的低功耗关机模式:可在功率管理应用中节省电能。
    市场竞争力
    - 适用广泛:可用于多种高要求应用场景,如精密ADC驱动、参考缓冲、低功耗滤波器、传感器信号调理等。
    - 高可靠性:经过广泛的温度测试和长时间运行验证。

    应用案例和使用建议


    典型应用
    - 精密ADC驱动:应用于12位至16位的低功耗逐次逼近寄存器(SAR)ADC。
    - 传感器信号调理:用于医疗健康设备中的穿戴式设备、低侧电流感应等。
    - 滤波器设计:用于低功耗主动滤波器。
    使用建议
    - 环境适应性:考虑到-40°C至+125°C的工作温度范围,适合在各种恶劣环境下使用。
    - 连接设计:确保所有连接正确无误,特别是负供电端的接地连接,避免信号失真。
    - 优化功耗:利用低功耗关机模式,在不使用时关闭器件以节省能量。

    兼容性和支持


    兼容性
    - 电源:OPA837和OPA2837支持单电源2.7 V至5.4 V供电,满足不同应用场景需求。
    - 封装:OPA837提供SOT-23和SC70封装,而OPA2837则提供VSSOP和WQFN封装。
    支持和服务
    - 文档和支持:TI提供了详细的技术文档、应用指南和软件工具,以帮助用户更好地理解和使用这些器件。
    - 技术支持:TI拥有专业的技术支持团队,可以为用户提供及时有效的技术支持。

    常见问题与解决方案


    问题及解决方案
    1. 如何设置关机模式?
    - 将PD引脚拉低即可进入关机模式。
    2. 电路在低温下不稳定怎么办?
    - 检查电路的电源稳定性,确保供电电压符合规定范围。
    3. 电路噪声过高怎么办?
    - 检查接地和屏蔽措施,减小外部干扰。

    总结和推荐


    评估
    OPA837和OPA2837运放具备高性能和高可靠性,特别适合于需要高精度、低噪声和低功耗的高端应用。这些运放不仅适用于精密数据采集和信号调理,还可以作为低功耗滤波器的核心组件。其广泛的工作温度范围和灵活的供电选项使其成为市场上极具竞争力的产品。
    推荐
    鉴于其优异的性能指标和丰富的应用场景,强烈推荐OPA837和OPA2837运放在需要高性能和低功耗运算放大器的场合使用。对于设计工程师而言,这些运放无疑是构建精密测量系统和高性能信号链的理想选择。

OPA2837IDGKR参数

参数
通道数量 2
输出类型 Rail to Rail
最小工作供电电压 -
Vos - 输入偏置电压 30μV
典型增益带宽 50MHz
最大工作供电电压 ±2.7V,5.4V
典型压摆率 105V/μs
每个通道的输出电流 50mA
典型输入噪声电压密度 4.7nV/rtHz
放大器类型 Voltage Feedback
电路数 2
典型供电电流 592μA(x2 Channels)
电流 - 输入偏置 340nA
CMRR - 共模抑制比 -
-3db带宽 105MHz
关闭 关闭
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2837IDGKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2837IDGKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2837IDGKR OPA2837IDGKR数据手册

OPA2837IDGKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.3164
2000+ ¥ 14.927
3000+ ¥ 14.5376
库存: 35000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 15316.4
