首页  >  产品百科  >  OPA1632DGN

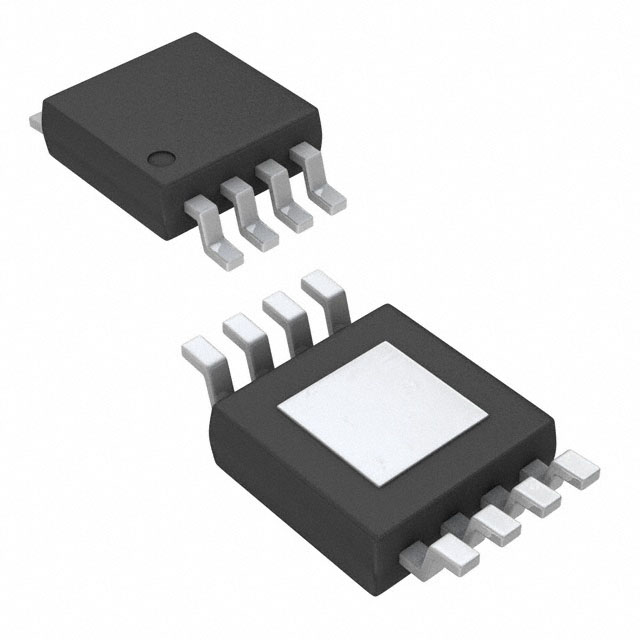

OPA1632DGN

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 音频放大器, MSOP封装, 类型:运算放大器, 8引脚
供应商型号: OPA1632DGN
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 OPA1632DGN

OPA1632DGN概述

    高性能全差分音频运算放大器:OPA1632

    产品简介


    OPA1632 是一款由德州仪器(Texas Instruments)设计的高性能全差分音频运算放大器,专为高保真音频模拟到数字转换器(ADC)驱动而优化。这款放大器以其卓越的音质和极低的失真率著称,能够提供非常低的噪声水平以及出色的输出驱动能力,是音频处理领域的理想选择。其主要功能包括单端输入转差分输出、超低失真、宽电压范围及功耗控制模式,广泛应用于音频ADC驱动、平衡线路驱动、平衡接收机、前级放大器以及有源滤波器等领域。

    技术参数


    | 参数 | 值 |

    | 工作电压范围 | ±2.5V 至 ±16V |
    | 输入偏移电压 | ±0.5mV 至 ±3mV |
    | 输入偏置电流 | 2μA 至 6μA |
    | 输出摆幅(RL=800Ω) | (V+)- 4.5V 至 (V-)+ 4.5V |
    | 总谐波失真 + 噪声 | 0.000022% @ 1kHz,1Vrms |
    | 开环增益 | 66dB 至 78dB |
    | 增益带宽积 | 180MHz |
    | 差分增益带宽积 | 90MHz @ G=2 |
    | 封装类型 | SO-8、MSOP-PowerPAD |

    产品特点和优势


    OPA1632 的核心优势在于其出色的全差分架构,可有效减少偶次谐波失真并降低共模噪声干扰。此外,其优异的动态范围和信号噪声比使其非常适合高精度音频应用。以下是其主要特点:
    1. 高保真音质:0.000022% 的总谐波失真 + 噪声指标确保音频不失真。
    2. 超低噪声:1.3nV/√Hz 的输入电压噪声保证了高品质的音频信号处理。
    3. 高速性能:180MHz 的增益带宽积和 50V/μs 的压摆率,适合快速变化的信号。
    4. 灵活性:支持单端输入至差分输出的转换,适用于多种电路配置。
    5. 节能模式:内置关断功能,通过减少功耗来提升系统效率。
    这些特性使 OPA1632 在音频领域具有强大的市场竞争力,特别是在高端音响系统和专业录音设备中表现出色。

    应用案例和使用建议


    OPA1632 广泛应用于高保真音频系统中,例如音频ADC驱动、音频前置放大器以及平衡信号传输等场景。在设计音频电路时,可以参考以下建议:
    1. ADC驱动:将 OPA1632 用于驱动高性能音频ADC,例如 TI 的 PCM1804。通过全差分架构实现更高的信噪比和更低的失真。
    2. 平衡线路驱动:利用其平衡输入输出特性,减少共模干扰,增强信号完整性。
    3. 共模电压设置:根据具体应用需求,通过连接或解耦 VOCM 引脚设置合适的直流输出电压。
    建议在 PCB 设计中注意电源线和接地线的布局,以减少高频噪声对信号质量的影响。同时,合理选择匹配电阻值(如推荐的 390Ω 和 402Ω),以确保最佳性能。

    兼容性和支持


    OPA1632 支持与大部分主流音频芯片和电路板兼容,其标准封装(SO-8 和 MSOP-PowerPAD)便于集成到现有设计中。此外,TI 提供全面的技术支持,包括详细的应用文档、评估模块以及在线社区资源,帮助客户快速完成产品开发。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 问题:设备关闭后输出仍存在残余信号。
    - 解决方案:确保关闭引脚(Enable)正确接低电平,必要时增加外部上拉电阻。

    2. 问题:信号失真明显。
    - 解决方案:检查电源电压是否稳定,适当调整匹配电阻值以优化电路性能。
    3. 问题:温度过高导致异常。
    - 解决方案:增加散热片或改进 PCB 布局以提高热管理效率。

    总结和推荐


    OPA1632 是一款面向高端音频市场的高性能全差分运算放大器,其卓越的音质、超低失真和强大功能使其成为音频系统的理想选择。无论是在录音棚、家庭影院还是专业音响设备中,都能提供无与伦比的信号处理体验。
    推荐指数:★★★★★
    适用于需要高保真度、低噪声和高动态范围的音频系统设计。
    如果您正在寻找一款可靠且性能优异的音频运算放大器,OPA1632 绝对值得您的关注!

OPA1632DGN参数

参数
放大器类型 Audio
最大输出功率 -
-3db带宽 180MHz
音频-负载阻抗 2KΩ
最大工作供电电压 32V
最小工作供电电压 5V
THD + 噪声 0.000022%@ 2000Ω
输出类型 Differential
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 HVSSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA1632DGN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1632DGN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA1632DGN OPA1632DGN数据手册

OPA1632DGN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.3726
2000+ ¥ 17.9055
3000+ ¥ 17.4384
库存: 20000
起订量: 1000 增量: 80
交货地:
最小起订量为:1000
合计: ¥ 18372.6
