OPAMPEVM-SOIC

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 开发套件, Amplifier IC Development Kit
供应商型号: OPAMPEVM-SOIC
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 其他放大器 OPAMPEVM-SOIC

OPAMPEVM-SOIC概述


    产品简介

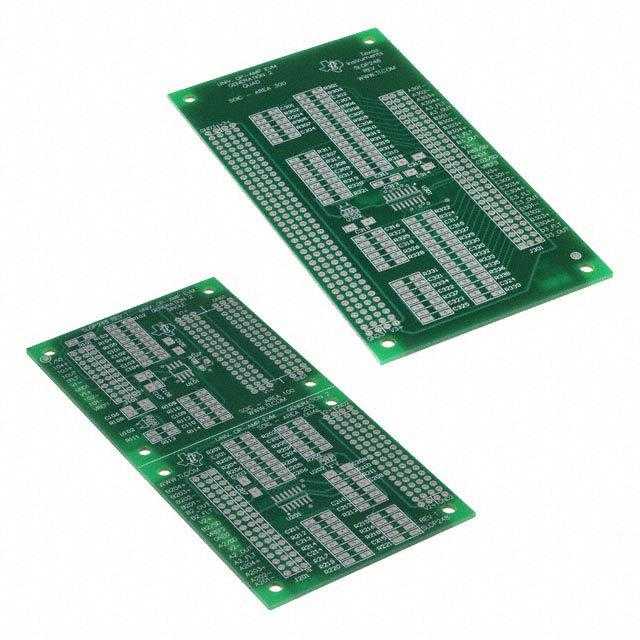

    本文将介绍一种适用于混合信号产品的运算放大器单体、双体及四体(SOIC封装)的通用评估模块(EVM),型号为SLOP248。此模块由德州仪器(Texas Instruments)生产,旨在简化用户对表面贴装型运算放大器的评估,特别是带有关断功能的产品。该评估模块支持多种电路设计,如电压跟随器、非反相放大器、反相放大器、简单或代数求和放大器、差分放大器、电流到电压转换器、电压到电流转换器、积分器/低通滤波器、微分器/高通滤波器、仪表放大器以及Sallen-Key滤波器等。这些功能使其成为多种应用场景的理想选择。

    技术参数


    - 供电要求:模块包含三个供电端子:Vx+用于正向输入电源,GNDx作为区域x00的接地参考,Vx–用于负向输入电源。每区有四个旁路电容器,分为正、负各两个,每个电源都应配备一个1 µF至10 µF的低频旁路电容和一个0.01 µF至0.1 µF的高频旁路电容。
    - 功耗:最大功率耗散受θJA(热阻抗)影响。以SOIC(16针)封装为例,在无气流条件下,θJA为114.7°C/W。根据公式 \( PD = \frac{T{\text{MAX}} - TA}{\theta{\text{JA}}} \),其中\( T{\text{MAX}} = 150°C \)为最高结温,\( TA \)为自由空气温度,\( \theta{\text{JA}} \)为热阻系数。

    产品特点和优势


    本模块具备以下显著优势:
    - 多样性:支持多种封装形式的运算放大器,涵盖单体、双体及四体,满足不同应用需求。
    - 灵活性:设计允许用户快速构建电路,实现电路功能的多样化验证。
    - 易用性:提供了详细的接线图和示例电路,简化了用户的使用过程。
    - 兼容性:兼容德州仪器提供的其他辅助资料,例如运放数据手册和电源电路数据手册,便于用户进行进一步研究。

    应用案例和使用建议


    模块适用于多种典型电路,例如反相放大器、非反相放大器和差分放大器等。对于反相放大器,可以利用区域100来构造双电源配置;对于非反相放大器,则可以通过短接负电源至地的方式来实现单电源配置。此外,模块还支持电流到电压转换器等复杂功能,适用于多种电路设计。

    兼容性和支持


    该模块支持通过或不通过关断功能的多种运算放大器,并且与德州仪器的其他运放和电源管理芯片保持良好的兼容性。对于用户来说,德州仪器提供了丰富的文档和技术支持,以帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    - 问:如何调整输入偏移电压?
    - 答:通过连接一个100 kΩ的可调电阻器到引脚1和5之间,并将滑动触点通过一个固定电阻(如R101)连接到VCC–,可以实现输入偏移电压的调整。例如,当使用TLC070或TLC071器件时,若R101设置为5.6 kΩ,偏移电压可调整±10 mV;若R101设置为20 kΩ,则偏移电压可调整±3 mV。

    - 问:如何处理不使用关断功能的情况?
    - 答:对于不使用关断功能的设备,确保IC正确对齐,并且多余的引脚(如非关断版本的第8引脚)处于未连接状态。

    总结和推荐


    综合来看,德州仪器的这款运算放大器评估模块SLOP248具有广泛的适用范围和高度的灵活性,适合各类科研和工程设计项目。其强大的兼容性、详细的使用指南和全面的技术支持使其成为一款值得推荐的产品。无论是初学者还是经验丰富的工程师,都能从中受益匪浅。

OPAMPEVM-SOIC参数

参数
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Currency
零件状态 在售
包装方式 散装

OPAMPEVM-SOIC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPAMPEVM-SOIC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPAMPEVM-SOIC OPAMPEVM-SOIC数据手册

OPAMPEVM-SOIC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 61.6786
200+ ¥ 60.1105
1000+ ¥ 58.5424
库存: 70
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 616.78
