OPA347SA/250

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA 170mV/μs 60nV/rtHz 350KHz 关闭 Rail to Rail 17mA 1 1 2.5V 5.5V 2mV 0.5pA General Purpose SC-70-5 贴片安装,黏合安装 2mm*1.25mm*900μm
供应商型号: OPA347SA/250
供应商: 国内现货
标准整包数: 1000

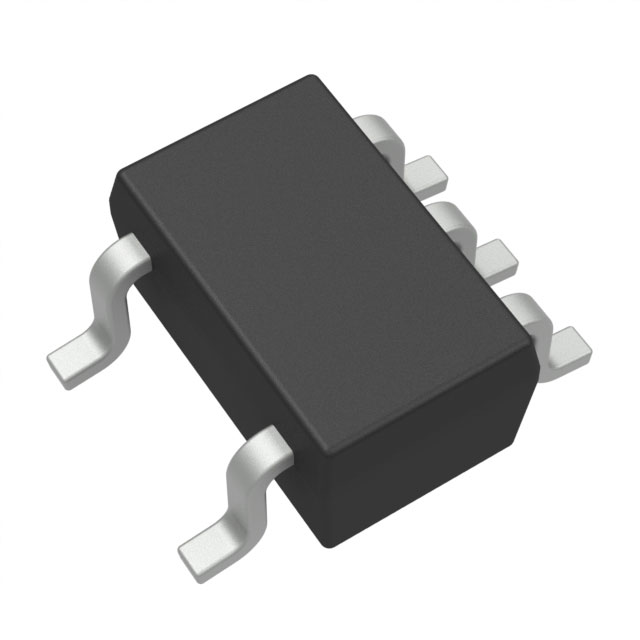

TEXAS INSTRUMENTS 运算放大器 OPA347SA/250

OPA347SA/250概述

    微功耗运算放大器技术手册

    产品简介


    产品名称:微功耗运算放大器(OPA347系列)
    产品类型: 微功耗、轨到轨输入输出的运算放大器
    主要功能:
    - 低静态电流(IQ)
    - 高速/功率比
    - 铁电容负载驱动能力
    - 单电源供电范围广
    应用领域:
    - 便携式设备
    - 电池供电设备
    - 双线传输设备
    - 烟雾探测器
    - CO探测器

    技术参数


    - 工作电压范围: 2.3V 至 5.5V
    - 静态电流(每通道最大值): 34µA
    - 增益带宽积(GBW): 350kHz
    - 电源抑制比(PSRR): 175 µV/V
    - 共模抑制比(CMRR): 80 dB
    - 噪声密度: 输入电压噪声密度为60 nV/√Hz
    - 失调电压漂移: 3 µV/°C
    - 最大输出电压摆幅: VS = 5.5V时为6V,VS = 2.5V时为4V
    - 转换速率(SR): 0.17 V/µs
    - 封装形式: WCSP-8, SC70-5, SOT23-5, SOT23-8, 和 TSSOP-14

    产品特点和优势


    - 低功耗:单个放大器的最大静态电流仅为34µA,非常适合电池供电的应用。
    - 高速/功率比:高达350kHz的带宽使得它适用于高频率信号处理。
    - 宽工作温度范围:可从-55°C到+125°C的极端环境中稳定工作。
    - 宽输入范围:输入范围可以达到轨到轨,扩展了动态范围。
    - 多种封装选项:提供多种封装形式以满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 在烟雾探测器中作为信号放大器,提高检测精度。
    - 用于电池供电的手持设备中,降低整体功耗。
    使用建议:
    - 在电路设计中使用串联电阻(如10Ω至20Ω)来驱动较大的电容负载,以减少过冲。
    - 使用反馈电容(如4pF至6pF)来补偿输入电容的影响,从而减少过冲现象。

    兼容性和支持


    - 兼容性:该产品能够与其他标准运算放大器电路兼容,且易于集成。
    - 支持:德州仪器(TI)提供全面的技术支持和详细的设计指南文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过流保护 | 确保输入电流不超过10mA,可通过增加外部限流电阻实现。 |
    | 静态电流过高 | 检查电路连接是否正确,确保电源电压在规定的范围内。 |
    | 输出过冲严重 | 在输出端加入串联电阻,减小过冲幅度。 |

    总结和推荐


    综合评估:
    - 优点: 微功耗、轨到轨输入输出能力、宽工作温度范围和多样的封装选择使其成为适用于各种便携式和电池供电设备的理想选择。
    - 适用场景: 适用于对功耗有严格要求的便携式和电池供电设备,如医疗设备、传感器模块等。
    推荐:
    基于上述技术参数、产品特点及其广泛应用领域,强烈推荐在便携式及电池供电设备中使用OPA347系列微功耗运算放大器。它不仅能显著降低系统的整体功耗,还能保持出色的性能表现。

OPA347SA/250参数

参数
最小工作供电电压 2.5V
典型输入噪声电压密度 60nV/rtHz
放大器类型 General Purpose
典型供电电流 20μA
-3db带宽 -
输出类型 Rail to Rail
每个通道的输出电流 17mA
典型增益带宽 350KHz
典型压摆率 170mV/μs
通道数量 1
电流 - 输入偏置 0.5pA
Vos - 输入偏置电压 2mV
电路数 1
关闭 关闭
最大工作供电电压 5.5V
CMRR - 共模抑制比 -
长*宽*高 2mm*1.25mm*900μm
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA347SA/250厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA347SA/250数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA347SA/250 OPA347SA/250数据手册

OPA347SA/250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.2098
2000+ ¥ 7.0265
3000+ ¥ 6.8432
库存: 149000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 7209.8
